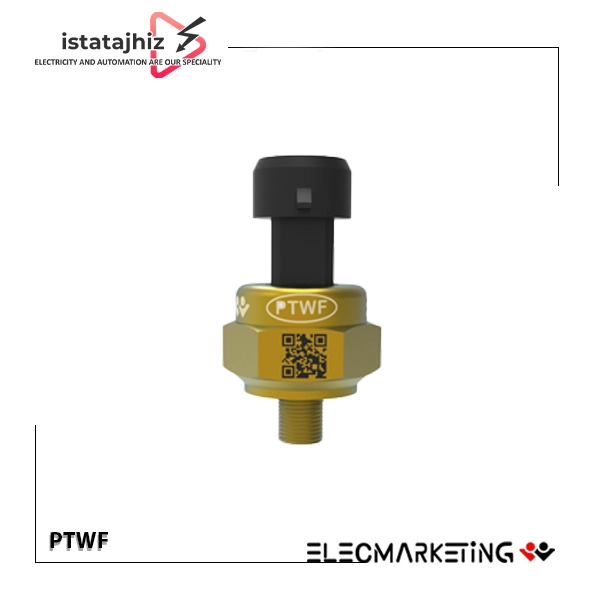

سنسور واترفیکس PTWF محصول برند الکمارکتینگ یک سنسور فشار جمعوجور و دقیق است که برای اندازهگیری فشار در رنج ۰ تا ۱۰ بار طراحی شده است. این سنسور با تغذیه 5V DC و خروجی آنالوگ ۰.۵ تا ۴.۵ ولت، گزینهای ایدهآل برای استفاده در سیستمهای کنترل سطح و فشار واترفیکس، بردهای الکترونیکی، PLCهای کوچک و میکروکنترلرها است.
مشخصات فنی سنسور واترفیکس PTWF الکمارکتینگ
- برند : الکمارکتینگ (ElecMarketing)
- نام / مدل سنسور : سنسور واترفیکس PTWF
- رنج اندازهگیری فشار : ۰ تا ۱۰ بار (Bar)
- نوع تغذیه : (Supply) 5V DC
- نوع خروجی : آنالوگ ۰.۵ تا ۴.۵ ولت DC
- نوع سیگنال خروجی : ولتاژی، مناسب برای ورودیهای آنالوگ میکرو و کنترلر
- Wiring / سیمبندی : R: V+ ، B: V- ، Y: Output
نکته فنی: خروجی ۰.۵ تا ۴.۵ ولت به جای ۰ تا ۵ ولت، برای ایجاد حاشیه ایمنی و تشخیص خطا استفاده میشود؛ یعنی اگر ولتاژ خارج از این بازه باشد، میتوان خطای سنسور یا سیمکشی را تشخیص داد.
راهنمای سیمبندی (Wiring) سنسور واترفیکس PTWF
برای جلوگیری از خطا و آسیب به سنسور یا برد کنترلی، حتماً سیمبندی زیر را رعایت کنید:
- R (قرمز):V+ → اتصال به تغذیه +5V DC
- B (مشکی / آبی):V- → اتصال به زمین (GND)
- Y (زرد):Output → اتصال به ورودی آنالوگ (Analog Input) در برد / کنترلر
توصیه میشود از کابل شیلددار (مانند Cable-PTWF) جهت کاهش نویز و افزایش دقت اندازهگیری استفاده کنید، مخصوصاً اگر فاصله سنسور تا کنترلر زیاد است.
کاربردهای سنسور واترفیکس PTWF در سیستمهای کنترل
سنسور PTWF به دلیل رنج ۰ تا ۱۰ بار و خروجی ولتاژی، در کاربردهای زیر بسیار مناسب است:
- سیستمهای کنترل سطح و فشار آب (واترفیکس و مشابه)
- مانیتورینگ فشار در مخازن تحت فشار و بوستر پمپها
- پروژههای الکترونیک و میکروکنترلر (آردوینو، STM، AVR و…)
- استفاده در سیستمهای HVAC و تأسیسات سبک
- کاربرد در تابلوهای اتوماسیون کوچک که نیاز به سنجش فشار با تغذیه ۵ ولت دارند
مزایای استفاده از سنسور واترفیکس PTWF
- سازگار با تغذیه ۵ ولت: مناسب برای بردهای کنترلی کممصرف و سیستمهای مبتنی بر میکروکنترلر.
- خروجی ولتاژی استاندارد ۰.۵–۴.۵V: قابل خواندن مستقیم توسط اکثر مبدلهای A/D.
- رنج ۰ تا ۱۰ بار: مناسب برای اکثر کاربردهای آب و سیالات با فشار متوسط.
- نصب و سیمبندی ساده: فقط سه سیم (V+, GND, Output) با رنگبندی مشخص.
قیمت سنسور واترفیکس PTWF الکمارکتینگ از ایستا تجهیز
در فروشگاه ایستا تجهیز، سنسور واترفیکس PTWF بههمراه کابل اختصاصی (در صورت نیاز) عرضه میشود. با توجه به نوسانات بازار و نوع خرید (تکی یا پروژهای)، قیمت سنسور فشار PTWF متغیر است.
به دلیل نوسانات بازار، قیمت این محصول بهصورت روزانه بهروزرسانی میشود.
برای استعلام قیمت لحظهای و دریافت تخفیف همکاری یا پروژهای، لطفاً با واحد فروش ایستا تجهیز تماس بگیرید.
