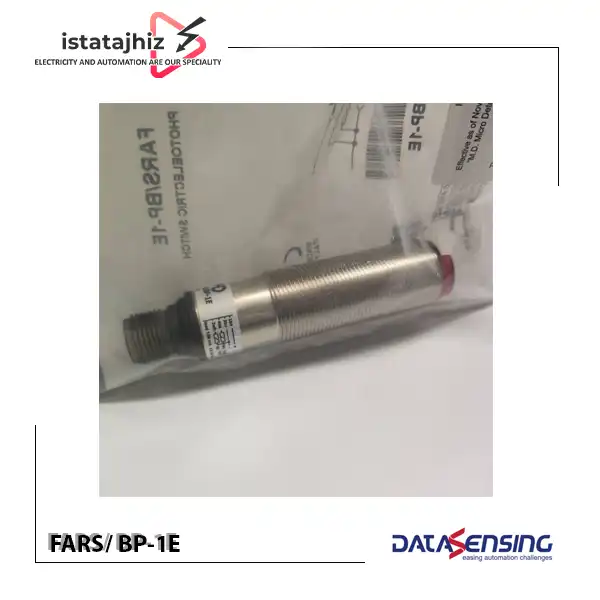

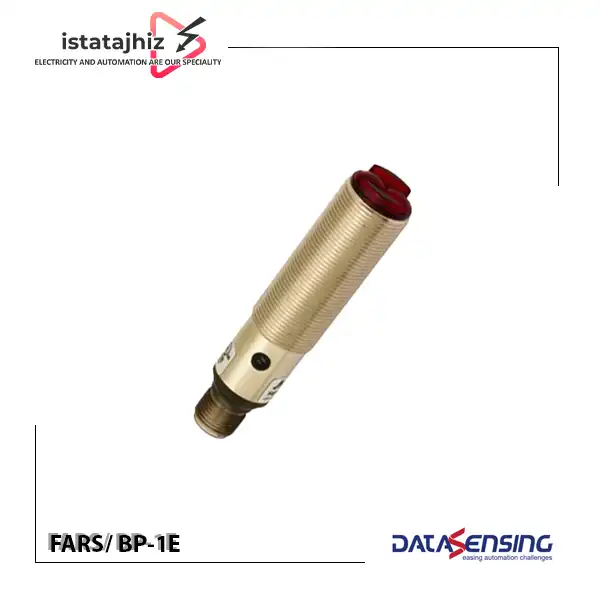

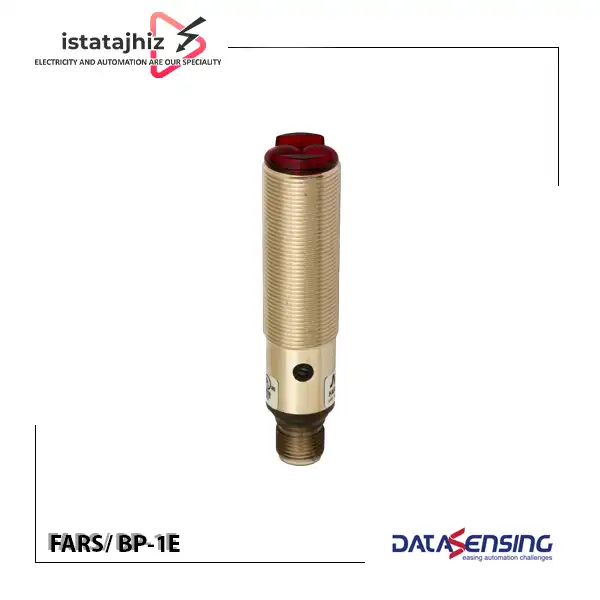

سنسور فتوالکتریک لیزری FARS/BP-1E از سری FA Laser از برند DATASENSING یک دتکتور میکرو رتروریفلکتیو پلاریزه است با بدنه استوانه‌ای M18 فلزی. این سنسور برای تشخیص قابل‌اطمینان اشیاء در فواصل تا ۲۰ متر در محیط‌های صنعتی طراحی شده است. ترکیب منبع نور لیزر قرمز کلاس ۱ (ایمن برای چشم)، بدنه برنجی نیکل‌اندود و حفاظت IP67، این سنسور نوری را برای شرایط سخت صنعتی، محیط‌های مرطوب و کاربردهایی که دقت بالا و برد زیاد همزمان نیاز است مناسب می‌کند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع سنسور | رتروریفلکتیو پلاریزه (Polarized Retroreflective) |
| برد تشخیص | تا ۲۰ متر با رفلکتور RL 110 |
| منبع نور | دیود لیزر قرمز، ۶۵۰ نانومتر، کلاس ۱ (IEC 60825-1) |
| ولتاژ تغذیه | ۱۰ تا ۳۰ ولت DC |
| نوع خروجی | PNP، NO + NC (چهار سیمه) |
| فرکانس سوئیچینگ | ۱ کیلوهرتز |
| درجه حفاظت | IP67 طبق استاندارد EN 60529 |
| جنس بدنه | برنج نیکل‌اندود |
| رزوه بدنه | M18 × 1 |
| طول کلی | حدود ۹۳.۵ میلی‌متر (نسخه پلاگ) |
| نوع اتصال | پلاگ (پسوند E) |
| دمای کاری | ۱۵− تا ۵۵+ درجه سانتی‌گراد |
| رفلکتور همراه | RL 110 |
LEDهای نشانگر
| رنگ LED | عملکرد |
|---|---|
| سبز | تغذیه وصل است (Power ON) |
| زرد | وضعیت خروجی و دریافت نور (Output/Light State) |
سیم‌بندی (Wiring)
این سنسور چهار سیمه است و با رنگ‌بندی استاندارد ارائه می‌شود:
| رنگ سیم | عملکرد |
|---|---|
| BN (قهوه‌ای) | مثبت تغذیه (+V) |
| BU (آبی) | منفی تغذیه (0V / GND) |
| BK (مشکی) | خروجی PNP — NO |
| WH (سفید) | خروجی PNP — NC |
اتصال خروجی PNP به PLC: ورودی PLC باید از نوع Source (سورس) باشد. سیم BN به +24V، سیم BU به 0V و سیم‌های BK/WH به ورودی‌های PLC وصل می‌شوند.
کاربردها
این سنسور در موقعیت‌هایی کاربرد دارد که تشخیص شیء از فاصله زیاد یا در محیط‌های آلوده ضروری است:
- خطوط بسته‌بندی و کنترل حضور محصول
- سیستم‌های انبارداری و حمل‌ونقل (نوار نقاله، پالت‌بندی)
- دستگاه‌های چاپ و برش صنعتی
- کنترل ورود و خروج در درهای اتوماتیک صنعتی
- دستگاه‌های بالابر و جرثقیل (تشخیص موقعیت قفسه)
- سیستم‌های شمارش و جداسازی قطعات
نکات نصب و راه‌اندازی
برای تکنسین‌ها و مهندسین برق:
- سنسور را روی محور اپتیکی با رفلکتور RL 110 تنظیم کنید؛ انحراف زاویه‌ای بیش از ۵ درجه کارایی را کاهش می‌دهد.
- تغذیه DC را بین ۱۰ تا ۳۰ ولت حفظ کنید؛ ولتاژ خارج از محدوده به مدار خروجی آسیب می‌زند.
- خروجی PNP چهار سیمه (NO + NC) امکان اتصال مستقیم به PLC با ورودی سورس را فراهم می‌کند.
- در محیط‌های با گرد و غبار یا رطوبت بالا، درجه IP67 این سنسور را مستقیم قابل شست‌وشو با آب می‌کند؛ اما فشار واترجت توصیه نمی‌شود.
- سیم‌کشی با کانکتور پلاگ (پسوند E) امکان تعویض سریع بدون ابزار اضافه را فراهم می‌کند.
- فرکانس سوئیچینگ ۱ kHz این سنسور را برای اشیاء کوچک یا سرعت خط بالا مناسب می‌کند.
تنظیم اپتیکی:
سنسور و رفلکتور RL 110 باید روی یک محور قرار گیرند. انحراف زاویه‌ای نباید از ۵ درجه بیشتر شود، در غیر این صورت شدت سیگنال بازگشتی کاهش می‌یابد و ممکن است خطای تشخیص رخ دهد. برای اطمینان از تنظیم صحیح، LED زرد باید در حالت عادی (بدون جسم) روشن باشد.
Teach-In:
این سنسور نوری قابلیت تنظیم با روش Teach-In دارد که به تکنسین اجازه می‌دهد سطح حساسیت را بدون ابزار کالیبراسیون اضافه تنظیم کند. همچنین تریمر مکانیکی برای تنظیم دقیق‌تر در دسترس است.
تأخیر راه‌اندازی:
سنسور پس از وصل شدن تغذیه، ۲۰۰ ms تأخیر راه‌اندازی دارد. در برنامه‌نویسی PLC باید این تأخیر لحاظ شود تا از خروجی نادرست در لحظه Power ON جلوگیری شود.
IP67 و نگهداری:
این سنسور در برابر غبار کامل و غرق شدن موقت در آب (تا عمق ۱ متر) مقاوم است. درجه IP67 فقط زمانی تضمین می‌شود که کانکتور پلاگ کاملاً بسته باشد. توصیه می‌شود پس از هر بار نصب/جابجایی، آب‌بندی پلاگ بررسی شود.
اشیاء شفاف:
چون این سنسور از تکنولوژی پلاریزاسیون استفاده می‌کند، اشیاء شفاف مانند شیشه و بطری‌های پلاستیکی شفاف ممکن است تشخیص داده نشوند یا تشخیص نادرست ایجاد کنند. برای این کاربردها باید از مدل‌های خاص (مانند سنسور BGS یا through-beam) استفاده شود.
ارسال تجهیزات به سراسر کشورراه‌های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- برد ۲۰ متری: پوشش فواصل بلند در یک بدنه M18 کامپکت
- لیزر کلاس ۱: ایمن برای اپراتور بدون نیاز به تجهیزات حفاظتی اضافه
- IP67: قابل‌استفاده در محیط‌های مرطوب و قابل شست‌وشو با آب
- Teach-In: راه‌اندازی سریع بدون ابزار تخصصی
- نیاز اجباری به رفلکتور RL 110 (هزینه و فضای نصب اضافه)
- حداکثر دمای کاری ۵۵°C: نامناسب برای کنار کوره یا محیط‌های با حرارت بالا
- اشیاء شفاف یا آینه‌ای: احتمال تشخیص نادرست به دلیل بازتاب مستقیم
