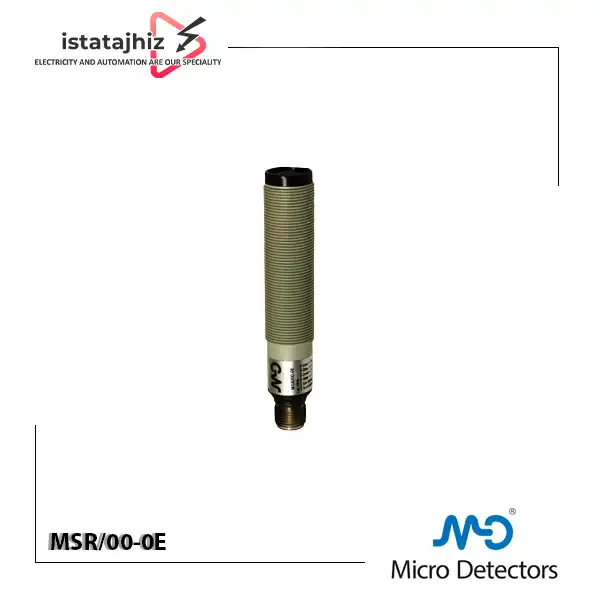

سنسور نوری MICRO DETECTORS مدل MSR/00-0E

MSR/00-0E یک سنسور فوتوالکتریک گیرنده (Photoelectric Receiver) از سری MS برند M.D. Micro Detectors است که با آرایش Through-Beam / Barrier کار می‌کند. این مدل به‌تنهایی یک سنسور فرستنده-گیرنده کامل نیست؛ بلکه وظیفه آن دریافت پرتو مادون‌قرمز ارسال‌شده از فرستنده متناظر و تشخیص قطع‌شدن مسیر نوری است. سازنده برای این مدل فاصله تشخیص نامی 16 متر را اعلام کرده است.

در ساختار Through-Beam، فرستنده و گیرنده در دو طرف مسیر موردنظر نصب می‌شوند. تا زمانی که پرتو بین آنها برقرار باشد، گیرنده وضعیت مشخصی دارد؛ هنگامی که یک جسم از بین دو سنسور عبور کرده و پرتو را قطع کند، خروجی گیرنده تغییر وضعیت می‌دهد. این روش در مقایسه با سنسورهای انعکاسی، وابستگی کمتری به رنگ و میزان بازتاب سطح جسم دارد و برای تشخیص مطمئن اجسام در مسیرهای نسبتاً طولانی بسیار کاربردی است.

MSR/00-0E دقیقاً چه کاری انجام می‌دهد؟

این مدل را باید به‌عنوان Receiver در یک سیستم فوتوالکتریک Through-Beam در نظر گرفت.

یک سیستم معمولی به این شکل عمل می‌کند:

MSE Transmitter → Infrared Beam → MSR/00-0E Receiver

وقتی مسیر پرتو آزاد باشد، گیرنده پرتو مادون‌قرمز را دریافت می‌کند. با ورود قطعه به مسیر:

قطع پرتو → تغییر وضعیت گیرنده → تغییر خروجی DECOUT → ارسال سیگنال به PLC

بنابراین MSR/00-0E برای کاربردهایی مانند تشخیص عبور قطعه، شمارش، کنترل موقعیت و تشخیص ورود یا خروج محصول در خطوط اتوماسیون بسیار مناسب است.

کاتالوگ رسمی سری MS نیز مدل MSR/00-0E را صراحتاً به‌عنوان Standard Receiver 16 m معرفی می‌کند.

کاربردهای سنسور MSR/00-0E

این مدل به دلیل ساختار Through-Beam و برد 16 متری، در بسیاری از کاربردهای اتوماسیون صنعتی قابل استفاده است.

کاربردهای پیشنهادی

• تشخیص عبور قطعات
• شمارش محصولات در خط تولید
• تشخیص حضور محصول
• کنترل ورود و خروج قطعات
• خطوط نقاله
• ماشین‌آلات بسته‌بندی
• خطوط مونتاژ
• تشخیص قطعات روی Conveyor
• کنترل موقعیت محصول
• سیستم‌های اتوماسیون صنعتی
• تشخیص باز یا بسته بودن مسیر
• سیستم‌های کنترل فرآیند
• ماشین‌آلات انتقال مواد
• تشخیص عبور پالت و قطعات بزرگ

نکات مهم نصب برای تکنسین‌ها

به نکات زیر توجه کنید:

1. فرستنده و گیرنده باید دقیقاً هم‌راستا باشند

چون MSR/00-0E یک گیرنده است، باید در مقابل فرستنده مناسب نصب شود.

2. فاصله 16 متر را حداکثر برد در شرایط مشخص بدانید

برای عملکرد مطمئن، بهتر است در طراحی واقعی حاشیه اطمینان در نظر گرفته شود.

3. لنزها تمیز باشند

گردوغبار، روغن و آلودگی روی سطح اپتیکی می‌تواند کیفیت دریافت نور را کاهش دهد.

4. از لرزش مکانیکی جلوگیری کنید

اگر فرستنده یا گیرنده در اثر لرزش از محور یکدیگر خارج شوند، عملکرد سیستم می‌تواند دچار اختلال شود.

5. مسیر کابل را از کابل قدرت جدا کنید

به‌خصوص در نزدیکی موتور، اینورتر و کنتاکتور، رعایت اصول EMC اهمیت دارد.

6. کانکتور M12 را صحیح نصب کنید

برای حفظ درجه حفاظت IP67، اتصال M12 باید به‌درستی و کامل بسته شود. کاتالوگ نیز حفاظت IP67 را مشروط به نصب صحیح اتصال عنوان می‌کند.

MSR/00-0E برای چه کسانی مناسب است؟

این مدل انتخاب مناسبی است اگر:

به یک گیرنده فوتوالکتریک M18 نیاز دارید؛

فاصله بین فرستنده و گیرنده تا حدود 16 متر است؛

PLC شما با PNP یا NPN سازگار است؛

اتصال M12 برایتان مزیت محسوب می‌شود؛

و تشخیص مطمئن عبور یا حضور قطعه برایتان مهم است.

در مقابل، اگر دنبال یک سنسور فوتوالکتریک مستقل هستید که فرستنده و گیرنده در یک بدنه قرار داشته باشند، MSR/00-0E گزینه مناسبی نیست و باید سراغ مدل‌های Diffuse یا Retro-Reflective بروید.

ارتباط MICRO DETECTORS و DATASENSING

محصول MSR/00-0E در بازار با نام M.D. Micro Detectors شناخته می‌شود و مستندات سری MS نیز در منابع فعلی DATASENSING منتشر شده‌اند. کاتالوگ این سری، مدل‌های MS را به‌عنوان سنسورهای فوتوالکتریک استوانه‌ای M18 با خروجی DECOUT معرفی می‌کند و MSR/00-0E را در گروه گیرنده‌های 16 متری قرار می‌دهد. بنابراین هنگام جستجوی دیتاشیت، کاتالوگ و اطلاعات فنی این محصول، جستجو با هر دو نام MICRO DETECTORS و DATASENSING منطقی است.

جمع‌بندی تخصصی برای خریدار

MICRO DETECTORS MSR/00-0E یک گیرنده فوتوالکتریک Through-Beam با بدنه M18 و برد نامی 16 متر است که برای سیستم‌های تشخیص نوری صنعتی طراحی شده است. این مدل از خروجی DECOUT با قابلیت NPN/PNP و NO/NC، تغذیه 10 تا 30VDC، اتصال M12، درجه حفاظت IP67 و نور مادون قرمز 880nm بهره می‌برد.

نکته کلیدی هنگام خرید این است که MSR/00-0E گیرنده است، نه یک سنسور فوتوالکتریک مستقل. بنابراین باید در کنار آن فرستنده مناسب سری MSE انتخاب شود.

قبل از خرید این موارد را بررسی کنید:

1. آیا به Receiver نیاز دارید یا یک سنسور کامل؟
2. آیا فرستنده سازگار MSE را در اختیار دارید؟
3. آیا فاصله بین فرستنده و گیرنده حداکثر در محدوده 16 متر است؟
4. آیا ورودی PLC شما با PNP/NPN سازگار است؟
5. آیا اتصال M12 چهارپین برای پروژه مناسب است؟
6. آیا سرعت فرآیند با فرکانس سوئیچینگ 30Hz سازگار است؟
