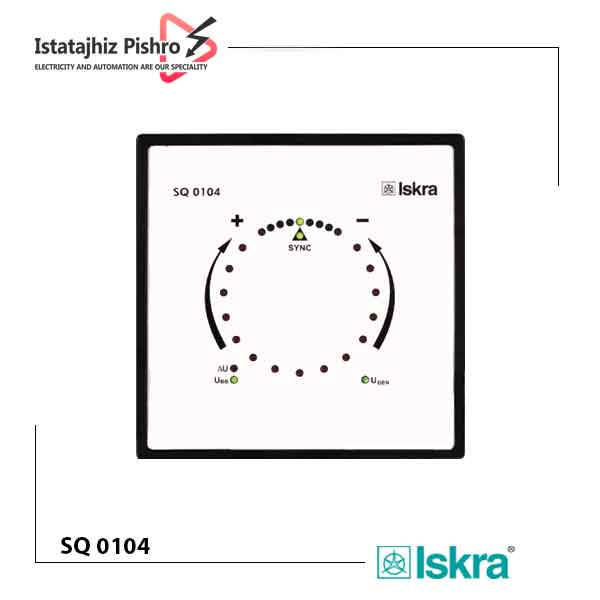

سنکروسکوپ ایسکرا مدل SQ 0104 یکی دیگر از محصولات شرکت ایسکرا (ISKRA) اسلوونی است که برای همگام‌سازی (سنکرونیزاسیون) دستی یا نیمه‌اتوماتیک ژنراتورها و باسبارهای شبکه‌های برق استفاده می‌شود. این دستگاه مشابه مدل SQ0204 عمل می‌کند، اما ممکن است تفاوت‌هایی در مشخصات فنی، ابعاد یا آپشن‌ها داشته باشد. در ادامه اطلاعات مربوط به این مدل ارائه می‌شود:
مشخصات فنی رله سنکروسکوپ ایسکرا SQ0104:
- برند: ISKRA (تولید اسلوونی)
- کاربرد: موازی‌سازی ژنراتورها با شبکه یا باسبارها در سیستم‌های تک‌فاز یا سه‌فاز
- اندازه‌گیری پارامترها:
- اختلاف ولتاژ بین دو منبع
- اختلاف فرکانس
- اختلاف زاویه فاز (با دقت بالا، معمولاً ±1 درجه)
- نمایشگر: مجهز به نمایشگر آنالوگ یا LED (بسته به نسخه) برای نمایش وضعیت سنکرونیزاسیون
- خروجی: کنتاکت رله برای صدور فرمان اتصال در صورت برقراری شرایط سنکرونیزاسیون
- ابعاد: معمولاً 96×96 میلی‌متر یا 144×144 میلی‌متر (بسته به مدل)
- ولتاژ کاری: پشتیبانی از ولتاژهای مختلف (مانند 110V، 230V، 400V، بسته به سفارش)
ویژگی های رله سنکروسکوپ iskra
- مناسب برای کاربردهای صنعتی و دریایی (به‌صورت سفارشی)
- دقت بالا در اندازه‌گیری زاویه فاز و فرکانس
- طراحی مقاوم برای محیط‌های صنعتی
- استانداردها: مطابق با استانداردهای بین‌المللی مانند IEC
تفاوت با SQ0204
سنکروسکوپ ایسکرا مدل SQ 0104 ممکن است نسخه ساده‌تر یا با آپشن‌های متفاوت نسبت به SQ0204 باشد. به عنوان مثال، ممکن است فاقد نمایشگر LCD باشد و از نمایشگر آنالوگ یا LED ساده‌تر استفاده کند.
اطلاعات دقیق‌تر در مورد تفاوت‌ها در کاتالوگ محصول یا دیتاشیت فنی (موجود در وب‌سایت رسمی ایسکرا یا نمایندگی‌ها) قابل بررسی است.
عملکرد
رله سنکروسکوپ SQ0104 با اندازه‌گیری اختلاف ولتاژ، فرکانس و زاویه فاز بین دو منبع تغذیه (مانند ژنراتور و شبکه)، شرایط لازم برای اتصال ایمن را بررسی می‌کند. در صورت انطباق پارامترها (معمولاً اختلاف ولتاژ کمتر از 5-10٪، اختلاف فرکانس ±0.1 تا 0.5 هرتز و اختلاف زاویه فاز ±5 تا 20 درجه)، کنتاکت خروجی رله فعال شده و اجازه بسته شدن کلید (بریکر) را می‌دهد. این فرآیند از آسیب‌های ناشی از اتصال ناهمزمان (مانند جریان‌های هجومی یا استرس مکانیکی) جلوگیری می‌کند.
مزایا
- ایمنی بالا: جلوگیری از اتصال ناهمزمان و حفاظت از تجهیزات.
- دقت بالا: اندازه‌گیری دقیق پارامترهای الکتریکی.
- انعطاف‌پذیری: مناسب برای سیستم‌های مختلف با ولتاژها و کاربردهای متنوع.
- کیفیت ساخت: تولید شده توسط برند معتبر ایسکرا با استانداردهای اروپایی.
- کاربردها سنکروسکوپ ایسکرا مدل SQ 0104
- موازی‌سازی ژنراتورها با شبکه یا یکدیگر
- استفاده در نیروگاه‌های کوچک، پالایشگاه‌ها و صنایع سنگین
- نظارت بر سیستم‌های انتقال سریع باس موتور
- کاربردهای دریایی (در صورت سفارش نسخه مخصوص)
