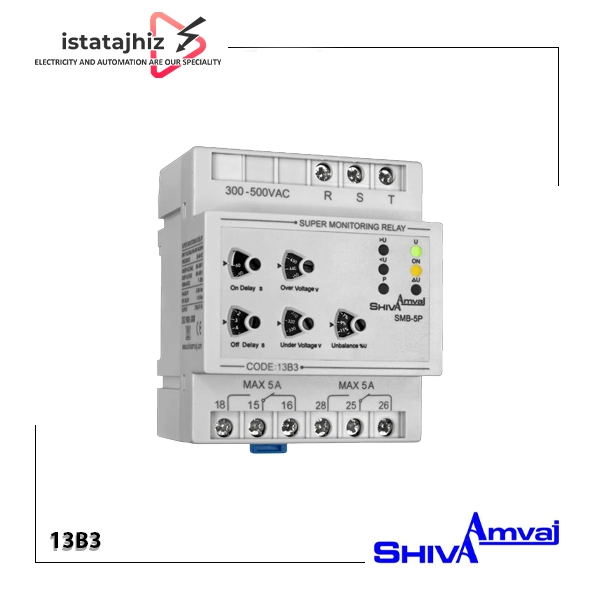

سوپر کنترل فاز شیوا امواج مدل 13B3 (۱۳ب۳) یک رله حفاظتی پیشرفته برای شبکه سهفاز بدون نول است که برای محافظت از تجهیزات تابلو برق و بهخصوص الکتروموتورها در برابر اختلالات رایج شبکه طراحی شده است. این دستگاه خطاهایی مثل افزایش/کاهش ولتاژ، عدم تقارن فازها، جابجایی فازها (عدم توالی) و قطع هر فاز را تشخیص میدهد و وضعیت هر فاز را از طریق نشانگرهای روی پنل اعلام میکند.
قیمت سوپر کنترل فاز شیوا 13B3 در ایستاتجهیز
سوپر کنترل فاز شیوا امواج 13B3 را میتوانید با بهترین قیمت و ضمانت اصالت کالا از فروشگاه ایستاتجهیز تهیه کنید. برای مشاهده قیمت بهروز و موجودی، از بخش «قیمت/افزودن به سبد خرید» همین صفحه اقدام نمایید.
راههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
سوپر کنترل فاز 13B3 مناسب چه تابلوهایی است؟
اگر در پروژه شما برق سهفاز 300 تا 500VAC دارید و نول در دسترس نیست، 13B3 برای این کاربردها بسیار رایج است:
- تابلو موتور (پمپ، فن، کمپرسور، نوار نقاله)
- تابلوهای صنعتی عمومی و خطوط تولید
- حفاظت ورودی برق ماشینآلات سهفاز
مزایای سوپر کنترل فاز شیوا امواج 13B3
- کنترل و حفاظت دقیق شبکه سهفاز بدون نیاز به نول
- تشخیص سریع خطا و جلوگیری از آسیبهای پرهزینه به موتور/درایو/کنتاکتور
- قابلیت تنظیم پارامترها (عدم تقارن و تأخیر زمان وصل)
- نمایش وضعیت خطاها با 6 نشانگر برای عیبیابی سریعتر
- پایداری مکانیکی مناسب تابلو: عدم تغییر تنظیمات در اثر ضربات کنتاکتور
سوپر کنترل فاز 13B3 چه خطاهایی را تشخیص میدهد؟
1) حفاظت افزایش و کاهش ولتاژ
آستانههای قطع در این مدل قابل تنظیم/تعریف شدهاند:
قطع افزایش ولتاژ: 400 تا 480 ولت
قطع کاهش ولتاژ: 300 تا 380 ولت
2) عدم تقارن فازها (Voltage Unbalance)
حد قطع عدم تقارن: 7% تا 25% (قابل تنظیم)
3) عدم توالی (جابجایی) فازها
در صورت اشتباه بودن ترتیب فازها، دستگاه اجازه راهاندازی ایمن را نمیدهد.
4) قطع هر کدام از فازها
در صورت قطع شدن یک فاز، خروجی قطع میشود تا از سوختن موتور (Single Phasing) جلوگیری گردد.
تنظیمات مهم در سوپر کنترل فاز شیوا 13B3
تنظیم زمان وصل (Delay On Start)
- زمان وصل: 2 تا 240 ثانیه
برای جلوگیری از وصل سریع پس از برگشت برق یا نوسانات شبکه کاربردی است.
زمان بحران
- زمان بحران: 0 تا 10 ثانیه
برای عبور کنترلشده از افت/نوسانهای کوتاهمدت (بسته به تنظیم و شرایط شبکه).
تاخیر قطع برای افت ولتاژ لحظه استارت
- تأخیر قطع برای کاهش ولتاژ لحظه استارت: 5 ثانیه + تأخیر زمان قطع
کمک میکند افت ولتاژ لحظهای راهاندازی موتور باعث تریپ بیمورد نشود.
مشخصات فنی سوپر کنترل فاز شیوا امواج 13B3
- برند شیوا امواج
- مدل/کد 13B3 (۱۳ب۳)
- نوع دستگاه سوپر کنترل فاز / رله حفاظت سهفاز
- ولتاژ تغذیه/ورودی 300–500VAC / 3PH / 50–60Hz
- درجه حفاظت IP30

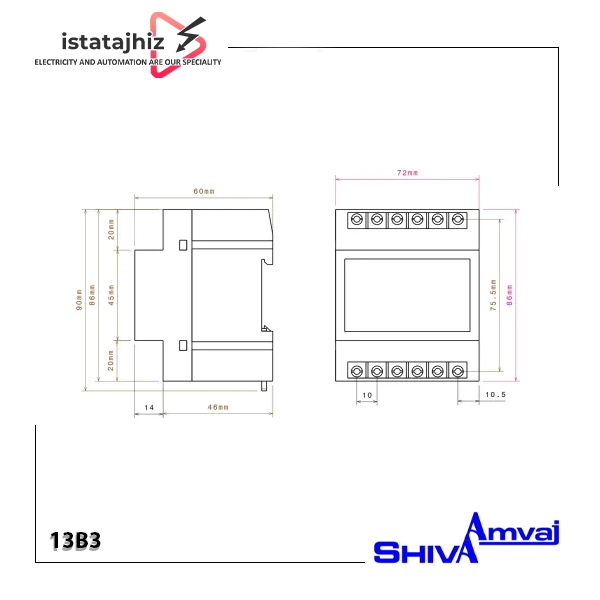

- ابعاد 72×86×60 mm
- وزن 190 g
- زمان وصل 2–240 s
- زمان بحران 0–10 s
- تأخیر افت ولتاژ لحظه استارت 5 s + تأخیر زمان قطع
- قطع افزایش ولتاژ 400–480V
- قطع کاهش ولتاژ 300–380V
- قطع عدم تقارن 7–25%
- خروجی 2 رله 5 آمپر
- نشانگرها 6 LED (وضعیت شبکه و خطاها)
معنی نشانگرهای سوپر کنترل فاز 13B3 شیوا
این مدل برای اعلام وضعیت شبکه و نوع خطا از نشانگرها استفاده میکند (مطابق اطلاعات شما):
U: وجود شبکه برق
DU: عدم تقارن فازها
U< / U>: خطای ولتاژ (افزایش/کاهش)
P: عدم توالی (جابجایی) فازها
خرید سوپر کنترل فاز 13B3 از ایستاتجهیز
برای انتخاب درست و خرید رله کنترل فاز متناسب با نیاز خود لازم است به این 3 نکته توجه کنید:
- شبکه شما در بازه 300 تا 500VAC باشد.
- خروجی مورد نیازتان دو رله 5 آمپر باشد (برای فرمان/اینترلاک تابلو).
- نیاز به نمایش خطا و تنظیمات دقیقتر نسبت به کنترل فاز معمولی داشته باشید.
