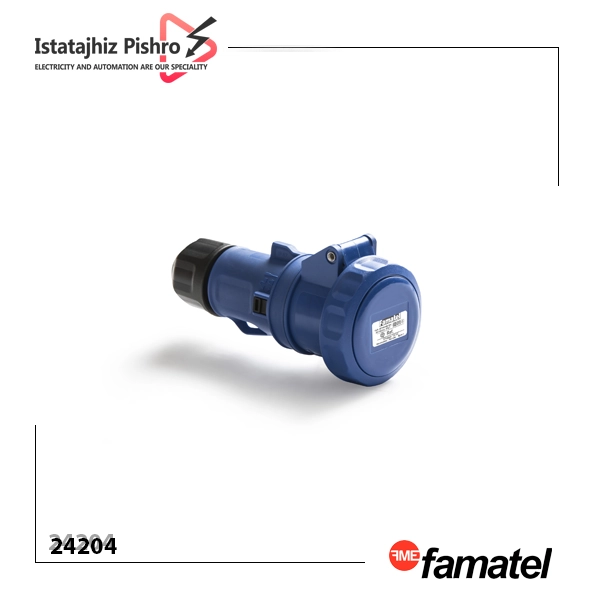

سوکت مادگی صنعتی ۳۲ آمپر فاماتل مدل 24204

سوکت مادگی صنعتی Famatel 24204 یکی از محصولات سری SpeedPRO فاماتل است که برای ایجاد یک اتصال برق صنعتی استاندارد در انتهای کابل طراحی شده است. این مدل دارای جریان نامی 32 آمپر، ولتاژ 220 تا 240 ولت AC، آرایش 3P+E و درجه حفاظت IP67 است و برای کاربردهایی که علاوه بر اتصال استاندارد صنعتی، مقاومت مناسب در برابر نفوذ گردوغبار و آب مورد نیاز است، گزینه‌ای کاربردی محسوب می‌شود.

مدل 24204 در گروه سوکت‌های سیار یا Cable-Mount قرار می‌گیرد؛ یعنی برخلاف سوکت‌های دیواری یا پنلی، مستقیماً روی انتهای کابل نصب می‌شود و معمولاً برای ساخت کابل‌های رابط صنعتی، اتصال ماشین‌آلات، تجهیزات کارگاهی و سیستم‌های برق موقت مورد استفاده قرار می‌گیرد. در فهرست فنی Famatel، این مدل به‌عنوان Base Aerea / Mobile Socket معرفی شده است.

از نظر استاندارد اتصال نیز این محصول در خانواده کانکتورهای صنعتی IEC/EN 60309 قرار می‌گیرد. بنابراین برخلاف یک سوکت معمولی خانگی، انتخاب آن باید بر اساس پارامترهایی مانند جریان، ولتاژ، تعداد پل‌ها، موقعیت کنتاکت ارت و درجه حفاظت انجام شود.

طراحی و ساخت سوکت Famatel 24204

Famatel مدل 24204 را در خانواده SpeedPRO عرضه می‌کند؛ خانواده‌ای که برای اتصالات صنعتی با تمرکز بر مقاومت مکانیکی، سهولت اتصال و حفاظت محیطی طراحی شده است. در اطلاعات فنی این خانواده، بدنه از PA6/ABS و سیستم اتصال از نوع ترمینال پیچی معرفی شده است.

ترمینال پیچی یک مزیت عملی برای تکنسین برق دارد، زیرا اتصال هادی به‌صورت مستقیم در ترمینال انجام شده و در زمان نصب یا تعمیر امکان بررسی و سرویس اتصال وجود دارد.

برای این مدل، محدوده هادی انعطاف‌پذیر 2.5 تا 6 mm² در اطلاعات فنی سری 32 آمپر ذکر شده است. بنابراین انتخاب کابل باید علاوه بر جریان بار، با مشخصات ترمینال سوکت نیز مطابقت داشته باشد.

کاربردهای سوکت مادگی صنعتی 32 آمپر فاماتل

Famatel 24204 بیشتر در شرایطی کاربرد دارد که نیاز به یک اتصال مادگی صنعتی سیار در انتهای کابل وجود داشته باشد.

ماشین‌آلات صنعتی

می‌توان از این مدل برای ایجاد اتصال استاندارد بین کابل تغذیه و ماشین‌آلات صنعتی استفاده کرد؛ مخصوصاً در تجهیزاتی که نیاز به جداسازی کابل در زمان تعمیر یا جابه‌جایی دارند.

تجهیزات کارگاهی

در کارگاه‌های صنعتی که چند تجهیز به‌صورت موقت یا دائم به شبکه برق متصل می‌شوند، کانکتورهای IEC 60309 امکان ایجاد اتصالات استاندارد و قابل تشخیص را فراهم می‌کنند.

کابل‌های رابط صنعتی

این مدل برای ساخت کابل رابط و کابل تغذیه صنعتی نیز کاربرد دارد؛ به‌خصوص زمانی که کابل باید به یک دوشاخه یا کانکتور صنعتی استاندارد متصل شود.

پروژه‌های ساختمانی و عمرانی

در پروژه‌هایی که تجهیزات برقی در محیط‌های کاری موقت مورد استفاده قرار می‌گیرند، درجه حفاظت IP67 می‌تواند مزیت قابل توجهی باشد.

تجهیزات سه‌فاز

به دلیل آرایش 3P+E، این مدل برای مدارهای سه‌فاز دارای ارت مناسب است؛ البته ولتاژ و آرایش شبکه باید قبل از انتخاب بررسی شود.

راهنمای انتخاب Famatel 24204 برای تکنسین برق

قبل از خرید این مدل، این موارد را بررسی کنید:

جریان مصرف‌کننده: حداکثر جریان کاری باید با رنج 32 آمپر سازگار باشد.

ولتاژ شبکه: این مدل برای گروه ولتاژی 220 تا 240 ولت معرفی شده است.

تعداد پل‌ها: باید 3P+E مورد نیاز مدار باشد.

نول: این مدل کنتاکت نول ندارد؛ برای مدارهای دارای نول باید مدل 5 پل انتخاب شود.

Clock Position: موقعیت ساعت باید 9H باشد.

درجه حفاظت: IP67 برای شرایط محیطی موردنظر مناسب باشد.

کابل: سطح مقطع هادی با محدوده ترمینال و جریان واقعی مدار سازگار باشد.

قطعه مقابل: دوشاخه یا کانکتور مقابل باید از نظر جریان، ولتاژ، تعداد پل، موقعیت ساعت و استاندارد با این مدل تطابق داشته باشد.

این چک‌کردن‌ها از اشتباه رایج خرید یک سوکت صرفاً بر اساس عبارت «32 آمپر» جلوگیری می‌کند.

استاندارد و الزامات نصب

Famatel 24204 در خانواده اتصالات صنعتی مطابق IEC/EN 60309 قرار دارد. این استاندارد برای دوشاخه‌ها، پریزها و کانکتورهای صنعتی کاربرد دارد و مشخصاتی مانند جریان، ولتاژ، تعداد پل و موقعیت ساعت را در ساختار اتصال مشخص می‌کند. منابع فنی محصول نیز مدل 24204 را با استاندارد IEC/EN 60309 و مشخصات 32A / 220–240V / 3P+E / 9H / IP67 معرفی کرده‌اند.

در زمان نصب، هادی‌های فاز و ارت باید مطابق نقشه و استاندارد پروژه به ترمینال صحیح متصل شوند. همچنین لازم است سطح مقطع کابل، حفاظت مدار در برابر اضافه‌جریان، کیفیت اتصال PE و آب‌بندی ورودی کابل بررسی شود.

هشدار فنی: نصب تجهیزات 32 آمپر باید توسط فرد واجد صلاحیت انجام شود و حفاظت مدار، سطح مقطع کابل و جریان واقعی بار باید متناسب با شرایط نصب انتخاب شود.

چرا Famatel 24204 انتخاب مناسبی برای اتصال صنعتی است؟

اگر هدف، ساخت یک اتصال سه‌فاز 32 آمپر با حفاظت IP67 باشد، مدل 24204 ترکیبی از پارامترهای مهم مورد نیاز را در یک محصول ارائه می‌دهد:

32A + 220/240V + 3P+E + 9H + IP67

این ترکیب باعث می‌شود محصول برای بسیاری از ماشین‌آلات، تجهیزات صنعتی، کابل‌های رابط و کاربردهای کارگاهی مناسب باشد. مهم‌ترین نکته در انتخاب آن، تطبیق دقیق مشخصات با شبکه برق و کانکتور مقابل است، نه صرفاً توجه به آمپراژ.
