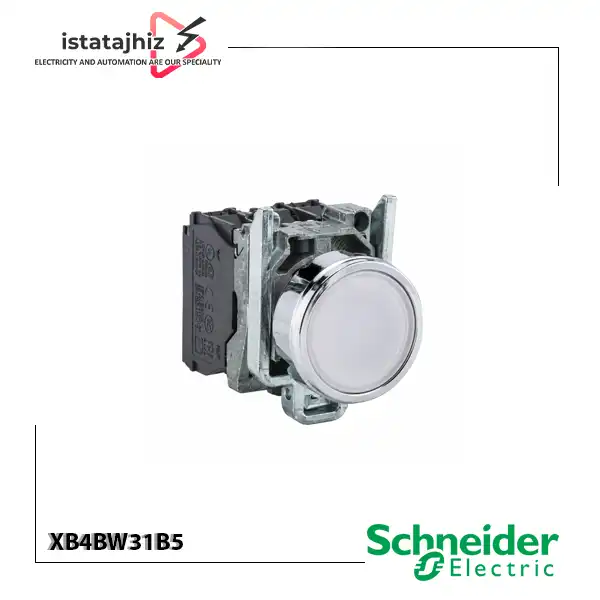

شستی XB4BW31B5 از سری Harmony XB4، یک شستی فشاری چراغ دار صنعتی با کلاهک سفید و تخت است که برای نصب روی تابلو برق، پنل‌های کنترل و سیستم‌های فرمان طراحی شده است. این مدل از محصولات اشنایدر الکتریک بوده و با قطر نصب استاندارد 22 میلی‌متر، امکان استفاده در بسیاری از تابلوها و تجهیزات صنعتی را فراهم می‌کند.
این شستی دارای مکانیزم برگشت فنری (Spring Return) است؛ یعنی پس از فشردن و رها کردن، اپراتور به حالت اولیه بازمی‌گردد. ترکیب کنتاکت 1NO + 1NC نیز امکان استفاده هم‌زمان از یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته را در مدار فرمان فراهم می‌کند.
وجود LED داخلی با ولتاژ تغذیه 24 ولت AC/DC باعث می‌شود این مدل علاوه بر ارسال فرمان، برای نمایش وضعیت روی پنل نیز کاربرد داشته باشد. بنابراین در طراحی مدارهایی که به یک شستی استارت یا فرمان لحظه‌ای همراه با نمایش نوری نیاز دارند، می‌تواند گزینه‌ای مناسب باشد.
عملکرد شستی XB4BW31B5 چگونه است؟
این محصول یک شستی لحظه‌ای است. با فشردن کلاهک، وضعیت کنتاکت‌های مدار تغییر می‌کند و پس از برداشتن فشار، مکانیزم فنری شستی را به موقعیت اولیه بازمی‌گرداند.
ترکیب کنتاکت‌های این مدل عبارت است از:
- 1 کنتاکت نرمال باز (1NO)
- 1 کنتاکت نرمال بسته (1NC)
- عملکرد کنتاکت Slow-Break
- مکانیزم Spring Return
- ترمینال NC: 21-22
- ترمینال NO: 13-14
این ساختار برای مدارهای فرمانی که نیاز به تغییر وضعیت لحظه‌ای کنتاکت‌ها دارند، کاربردی است.
مشخصات فنی شستی چراغ دار سفید XB4BW31B5
| مشخصه فنی | اطلاعات محصول |
|---|---|
| برند | Schneider Electric |
| سری محصول | Harmony XB4 |
| کد فنی (Part Number) | XB4BW31B5 |
| نوع تجهیز | شستی چراغ‌دار کامل (Illuminated Pushbutton) |
| رنگ و شکل کلاهک | سفید – تخت (Flush) – گرد |
| نوع لنز | ساده (بدون نوشته) |
| مکانیزم عملکرد | برگشت فنری (Spring Return) |
| ترکیب کنتاکت | 1NO + 1NC (عملکرد Slow-Break) |
| منبع نور | LED یکپارچه (Protected LED) |
| ولتاژ تغذیه نور | 24 ولت AC/DC |
| قطر نصب استاندارد | 22 میلی‌متر |
| نوع اتصال | ترمینال پیچی (Screw Clamp) |
| جنس بزل (Bezel) | فلزی با روکش کروم |
| جنس یقه نگهدارنده | Zamak |
| استاندارد ایمنی | Positive Opening (مطابق EN/IEC 60947-5-1) |
| ابعاد (ارتفاع×عرض×طول) | 57 × 30 × 47 میلی‌متر |
| وزن تقریبی | 97 گرم |
کاربردهای شستی چراغ دار XB4BW31B5
شستی XB4BW31B5 برای سیستم‌هایی مناسب است که علاوه بر دریافت فرمان دستی، نیاز به نمایش وضعیت از طریق نور دارند. رنگ سفید کلاهک می‌تواند با توجه به استاندارد طراحی پنل و عملکرد تعریف‌شده برای تجهیز مورد استفاده قرار گیرد.
از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:
- تابلوهای برق صنعتی
- تابلوهای فرمان
- پنل‌های کنترل ماشین‌آلات
- سیستم‌های اتوماسیون صنعتی
- مدارهای فرمان PLC
- کنترل کنتاکتور و رله
- خطوط تولید
- ماشین‌آلات صنعتی
- ایستگاه‌های کنترل اپراتوری
- تجهیزات بسته‌بندی و فرآیندی
- مدارهای دارای شستی استارت و فرمان لحظه‌ای
نکته مهم این است که رنگ سفید کلاهک به‌تنهایی تعیین‌کننده عملکرد مدار نیست و عملکرد نهایی شستی باید براساس نقشه برق و استاندارد طراحی تابلو مشخص شود.
چرا XB4BW31B5 انتخاب مناسبی برای تابلو برق است؟
یکی از ویژگی‌های مهم این محصول، استفاده از بدنه فلزی و بزل فلزی با روکش کروم است. همچنین یقه نگهدارنده از جنس Zamak ساخته شده که به استحکام مجموعه کمک می‌کند. ساختار سری Harmony XB4 برای کاربردهای صنعتی طراحی شده و امکان مونتاژ و دمونتاژ سریع‌تر را فراهم می‌کند.
وجود LED داخلی 24 ولت AC/DC نیز باعث می‌شود در مدارهایی که ولتاژ فرمان پایین دارند، بتوان از همان منبع تغذیه برای بخش روشنایی شستی استفاده کرد.
نحوه نصب شستی XB4BW31B5
برای نصب صحیح شستی باید مراحل زیر انجام شود:
- ابتدا برق تابلو و مدار فرمان را کاملاً قطع کنید.
- محل نصب را با قطر استاندارد 22 میلی‌متر آماده کنید.
- شستی را از سمت جلوی پنل در محل موردنظر قرار دهید.
- یقه نگهدارنده را از پشت پنل نصب و محکم کنید.
- سیم‌های مدار فرمان را مطابق نقشه به کنتاکت‌های NO و NC متصل کنید.
- تغذیه LED را با ولتاژ 24 ولت AC/DC انجام دهید.
- پس از نصب، عملکرد مکانیکی شستی و تغییر وضعیت کنتاکت‌ها را بررسی کنید.
- در پایان، روشنایی LED و عملکرد مدار فرمان را تست کنید.
طبق دیتاشیت، اتصال سیم‌ها از طریق ترمینال‌های پیچی انجام می‌شود و استفاده از سطح مقطع مناسب سیم مطابق مشخصات تجهیز اهمیت دارد.
نکته: نصب، تعویض و سرویس این تجهیز بهتر است توسط فرد دارای دانش فنی برق و تجهیزات صنعتی انجام شود.
نحوه نگهداری شستی چراغ دار اشنایدر XB4BW31B5
برای حفظ عملکرد مناسب محصول، انجام بازدید دوره‌ای توصیه می‌شود. در نگهداری این شستی به موارد زیر توجه کنید:
- عملکرد برگشت فنری را به‌صورت دوره‌ای بررسی کنید.
- از محکم بودن ترمینال‌های پیچی مطمئن شوید.
- وضعیت کنتاکت‌های NO و NC را بررسی کنید.
- روشن شدن LED را کنترل کنید.
- سطح شستی را از گردوغبار و آلودگی‌های صنعتی پاک نگه دارید.
- از وارد کردن ضربه شدید به کلاهک و بزل جلوگیری کنید.
- پیش از انجام هرگونه سرویس، مدار را کاملاً بی‌برق کنید.
- در صورت بروز اختلال در عملکرد، اتصالات و ولتاژ تغذیه LED را بررسی کنید.
قیمت و خرید شستی چراغ دار سفید اشنایدر XB4BW31B5
برای اطلاع از قیمت شستی XB4BW31B5، موجودی کالا و شرایط خرید می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام استعلام، حتماً کد کامل XB4BW31B5 را اعلام کنید تا مشخصات محصول، ولتاژ LED 24V AC/DC و ترکیب کنتاکت 1NO + 1NC با نیاز مدار شما بررسی شود.
آدرس: تهران، میدان امام خمینی، خیابان لاله زار جنوبی، مجتمع تجاری فراز لاله زار، طبقه اول، واحد 62
تلفن: 09028137383 | 02133988303 | 02133988304
- بدنه و بزل فلزی مقاوم
- مجهز به LED داخلی
- امکان تغذیه LED با 24V AC/DC
- دارای کنتاکت ترکیبی 1NO + 1NC
- مکانیزم برگشت فنری مناسب فرمان‌های لحظه‌ای
- قطر استاندارد 22 میلی‌متر برای نصب آسان
- عملکرد Slow-Break برای کاربردهای مدار فرمان
- دارای قابلیت Positive Opening
- مناسب تابلو و تجهیزات صنعتی
- طراحی یکپارچه و آماده نصب
- عملکرد آن لحظه‌ای است و قابلیت قفل شدن ندارد.
- LED داخلی برای ولتاژ 24V AC/DC طراحی شده است.
- برای کاربردهایی با ولتاژ متفاوت، باید مدل مناسب انتخاب شود.
- ترکیب کنتاکت آن محدود به 1NO + 1NC است.
- برای نصب نیاز به سوراخ استاندارد پنل دارد.
- انتخاب آن برای مدار قدرت باید با توجه به مشخصات مدار و تجهیزات انجام شود.
