شاسی دوبل اشنایدر XB5AL73415

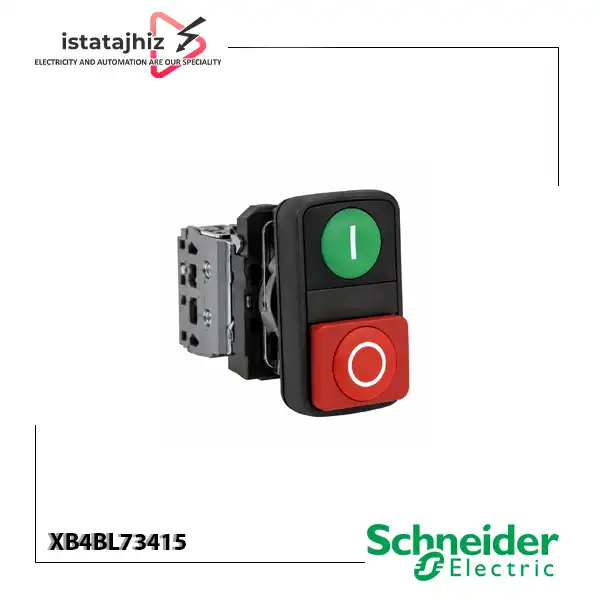

 XB5AL73415 یک شاستی دوبل صنعتی از سری Harmony XB5 از برند Schneider Electric است که برای نصب روی پنل‌های دارای سوراخ 22 میلی‌متری طراحی شده است. این مدل از دو اپراتور مجزا تشکیل شده؛ شاسی سبز Flush با علامت سفید I و شستی قرمز Projecting با علامت سفید O. ترکیب این دو شاستی امکان استفاده از یک مجموعه فشاری برای دو فرمان مجزا، مانند راه‌اندازی و توقف، را فراهم می‌کند.

XB5AL73415 دارای یک کنتاکت NO و یک کنتاکت NC است و هر دو اپراتور از مکانیزم Spring Return بهره می‌برند؛ بنابراین پس از برداشتن فشار، شاسی به وضعیت اولیه خود بازمی‌گردد. کنتاکت‌ها از نوع Slow-Break هستند و برای مدارهای فرمان صنعتی طراحی شده‌اند.

برخلاف مدل‌های فلزی سری XB4، در این محصول Bezel و Fixing Collar از جنس پلاستیک هستند. این ساختار باعث می‌شود XB5AL73415 گزینه‌ای سبک‌تر برای تابلوهای فرمان و ماشین‌آلات باشد و در عین حال امکان نصب و جداسازی سریع مجموعه را فراهم کند.

مشخصات فنی شاسی XB5AL73415

طراحی و عملکرد شستی سبز و قرمز

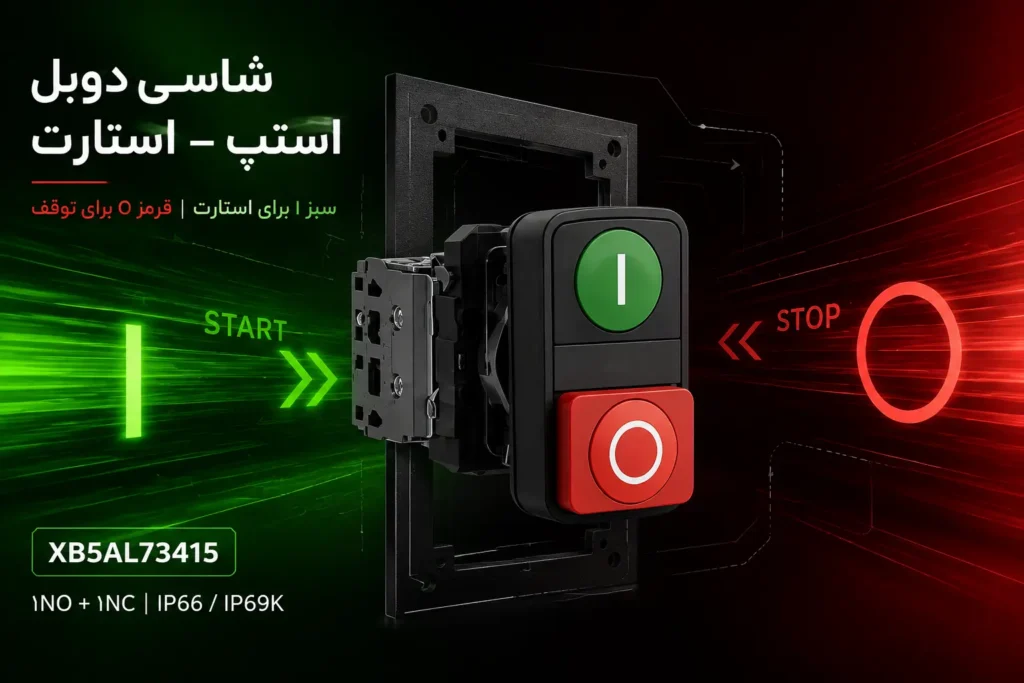

یکی از مزیت‌های اصلی XB5AL73415، قرارگیری دو فرمان متفاوت در یک مجموعه فشاری است. شاستی سبز دارای علامت I و به‌صورت هم‌سطح طراحی شده، در حالی که شستی قرمز دارای علامت O و حالت برجسته است. تفاوت رنگ، شکل و وضعیت قرارگیری دو اپراتور باعث می‌شود تشخیص فرمان‌ها برای اپراتور سریع‌تر و ساده‌تر باشد.

در یک مدار فرمان معمول، می‌توان از شاسی سبز برای فرمان راه‌اندازی و از شاستی قرمز برای فرمان توقف استفاده کرد؛ البته عملکرد نهایی هر دکمه به نحوه سیم‌بندی و منطق مدار بستگی دارد و نباید صرفاً بر اساس رنگ شستی تعیین شود.

عملکرد کنتاکت‌های 1NO + 1NC

XB5AL73415 به‌صورت استاندارد دارای یک کنتاکت Normally Open و یک کنتاکت Normally Closed است. در حالت عادی، کنتاکت NO باز و کنتاکت NC بسته است و با عملکرد شاسی، وضعیت الکتریکی آن‌ها تغییر می‌کند.

ترمینال‌های استاندارد این مجموعه در دیتاشیت با شماره‌های زیر مشخص شده‌اند:

• 13-14: کنتاکت NO
• 21-22: کنتاکت NC

این ساختار برای مدارهای فرمانی که به یک مسیر باز و یک مسیر بسته نیاز دارند، کاربرد زیادی دارد.

کاربردهای شاستی دوبل XB5AL73415

XB5AL73415 برای تابلوهای برق، ماشین‌آلات و پنل‌هایی مناسب است که به دو فرمان لحظه‌ای در فضای محدود نیاز دارند. وجود دو شستی در یک مجموعه باعث می‌شود فضای کمتری نسبت به نصب دو شاسی مجزا روی پنل اشغال شود.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• تابلوهای برق و فرمان صنعتی
• مدارهای Start/Stop
• کنترل موتور و کنتاکتور
• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات مونتاژ
• ماشین‌آلات بسته‌بندی
• تابلوهای کنترل اپراتوری
• سیستم‌های اتوماسیون صنعتی
• مدارهای فرمان PLC
• کنترل پمپ و فن
• تجهیزات صنعتی عمومی

در کاربردهای متداول، شاستی سبز I می‌تواند به‌ عنوان شاسی استپ استارت دوبل و شاسی قرمز O برای فرمان توقف استفاده شود؛ البته طراحی مدار و انتخاب کنتاکت باید مطابق نقشه الکتریکی دستگاه انجام شود.

مزیت استفاده از طراحی دوبل در تابلو

در تابلوهای فرمانی که فضای پنل محدود است، استفاده از دو شاستی در یک مجموعه می‌تواند جانمایی تجهیزات را ساده‌تر کند. XB5AL73415 علاوه بر کاهش فضای موردنیاز، امکان تشخیص سریع‌تر فرمان‌ها را نیز فراهم می‌کند.

این مدل همچنین بخشی از سیستم ماژولار Harmony XB5 است و خانواده XB5 امکان استفاده از انواع مختلف بلوک‌های کنتاکت و اتصالات را در اختیار طراح تابلو قرار می‌دهد. Schneider Electric برای این خانواده، گزینه‌هایی مانند اتصالات پیچی، کانکتوری، Faston، ترمینال فنری و PCB را ارائه می‌کند.

نصب و نحوه سیم‌بندی XB5AL73415

این محصول برای نصب در سوراخ 22 میلی‌متری طراحی شده است. هنگام طراحی پنل باید فضای کافی در اطراف شستی برای دسترسی اپراتور و همچنین فضای مناسب پشت پنل برای سیم‌بندی در نظر گرفته شود.

در صورت استفاده از Screw Clamp Terminal، محدوده سیم قابل اتصال مطابق دیتاشیت شامل:

• حداقل 1 × 0.22 mm² بدون سرسیم
• حداکثر 2 × 1.5 mm² با سرسیم

است.

در مدل دارای ترمینال فنری نیز همین محدوده سیم در مشخصات محصول ذکر شده است. مزیت ترمینال فنری، سرعت بیشتر در اتصال و جداسازی سیم‌هاست.

نکته ایمنی: پیش از سیم‌بندی، مدار باید کاملاً از منبع تغذیه جدا شده باشد. اتصال کنتاکت‌های NO و NC باید بر اساس نقشه مدار فرمان انجام شود.

نحوه نگهداری XB5AL73415

XB5AL73415 به دلیل ساختار ساده و مکانیزم فنری نیاز به سرویس پیچیده‌ای ندارد، اما بررسی دوره‌ای برای حفظ عملکرد صحیح توصیه می‌شود.

• عملکرد هر دو شاسی را بررسی کنید.
• از بازگشت کامل شاستی پس از رها کردن اطمینان حاصل کنید.
• اتصالات ترمینال‌ها را از نظر شل‌شدن کنترل کنید.
• از وارد کردن ضربه شدید به اپراتورها خودداری کنید.
• سطح شستی را از گردوغبار و آلودگی پاک نگه دارید.
• قاب پلاستیکی را از نظر ترک‌خوردگی یا آسیب مکانیکی بررسی کنید.
• از اعمال بار خارج از ظرفیت مجاز کنتاکت‌ها خودداری کنید.
• در صورت عملکرد نامنظم، کنتاکت‌ها و مکانیزم داخلی بررسی شوند.

نکات مهم پیش از خرید

پیش از سفارش XB5AL73415، این موارد را بررسی کنید:

• این مدل پلاستیکی است و با مدل‌های فلزی Harmony XB4 یکسان نیست.
• دارای دو اپراتور در یک مجموعه است.
• ترکیب کنتاکت استاندارد آن 1NO + 1NC است.
• شستی سبز I به‌صورت Flush است.
• شاسی قرمز O به‌صورت Projecting است.
• عملکرد هر دو شاستی Spring Return است.
• قطر نصب موردنیاز 22 میلی‌ متر است.
• محصول به‌صورت کامل عرضه می‌شود.
• هنگام خرید، کد XB5AL73415 را با مدل‌های مشابه XB5 تطبیق دهید.
• نوع ترمینال موردنیاز پروژه را قبل از سفارش بررسی کنید.

چرا XB5AL73415 برای تابلوهای فرمان انتخاب مناسبی است؟

اگر هدف، استفاده از دو فرمان مجزا در یک نقطه از پنل باشد، XB5AL73415 می‌تواند راهکار ساده و کم‌حجمی باشد. ترکیب رنگی سبز و قرمز، علائم I/O و تفاوت Flush و Projecting باعث می‌شود اپراتور بتواند فرمان‌ها را سریع‌تر تشخیص دهد.

از طرف دیگر، طراحی پلاستیکی سری Harmony XB5 و ساختار ماژولار آن، امکان استفاده از این خانواده را در طیف متنوعی از تجهیزات کنترل و سیگنالینگ فراهم می‌کند. Schneider Electric نیز برای خانواده XB5 بر قابلیت نصب و جداسازی سریع، مقاومت مناسب برای محیط‌های صنعتی و تنوع تجهیزات اتصال تأکید دارد.

قیمت و خرید شستی دوبل اشنایدر XB5AL73415

برای اطلاع از قیمت شاسی استارت اشنایدر الکتریک XB5AL73415 و بررسی موجودی، می‌توانید با ایستا تجهیز تماس بگیرید. هنگام استعلام، کد کامل XB5AL73415 را اعلام کنید تا محصول با مدل‌های مشابه سری XB5 یا شاسی های فلزی XB4 اشتباه نشود.

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

شماره های تماس: 09028137383 | 02133988303 | 02133988304

برای دریافت قیمت روز، موجودی و شرایط خرید، بهتر است پیش از ثبت سفارش استعلام مستقیم انجام شود.
