شاسی فشاری اشنایدر XB4BP31

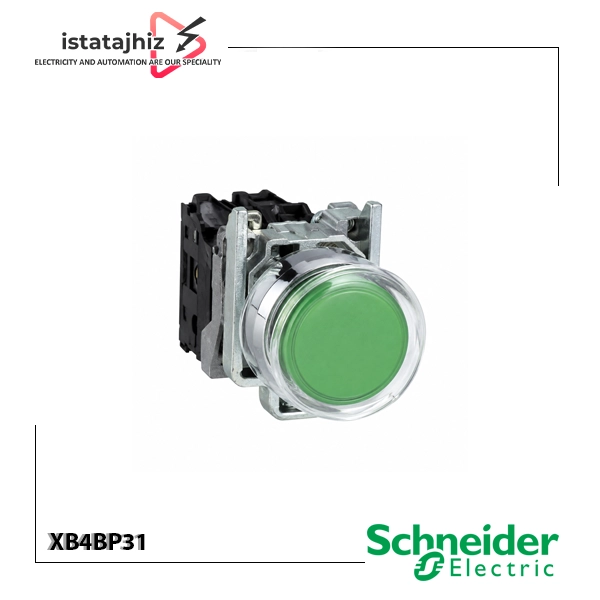

Schneider Electric XB4BP31 یک شستی فشاری صنعتی از خانواده Harmony XB4 است که برای ایجاد فرمان‌های لحظه‌ای در مدارهای کنترل و تابلوهای برق طراحی شده است. این مدل دارای هد گرد و برجسته سبزرنگ، بدنه فلزی با روکش کروم و مکانیزم Spring Return است؛ بنابراین پس از برداشتن فشار، شستی به وضعیت اولیه خود بازمی‌گردد.

XB4BP31 دارای 1 کنتاکت NO (Normally Open) است و برخلاف مدل‌های چراغ‌دار، LED داخلی ندارد. این ویژگی باعث می‌شود ساختار آن برای مدارهای فرمان ساده و کاربردهایی که صرفاً به یک کنتاکت باز برای ارسال فرمان نیاز دارند، مناسب باشد.

این محصول از برند اشنایدر الکتریک برای نصب روی پنل با قطر سوراخ حدود 22.5 میلی‌متر طراحی شده و به دلیل استفاده از بدنه فلزی، مقاومت مناسب در برابر شرایط کاری صنعتی دارد. سری Harmony XB4 از خانواده تجهیزات فرمان صنعتی اشنایدر الکتریک است و برای استفاده در ماشین‌آلات، تابلوهای کنترل و سیستم‌های اتوماسیون توسعه یافته است.

معرفی و ساختار Schneider XB4BP31

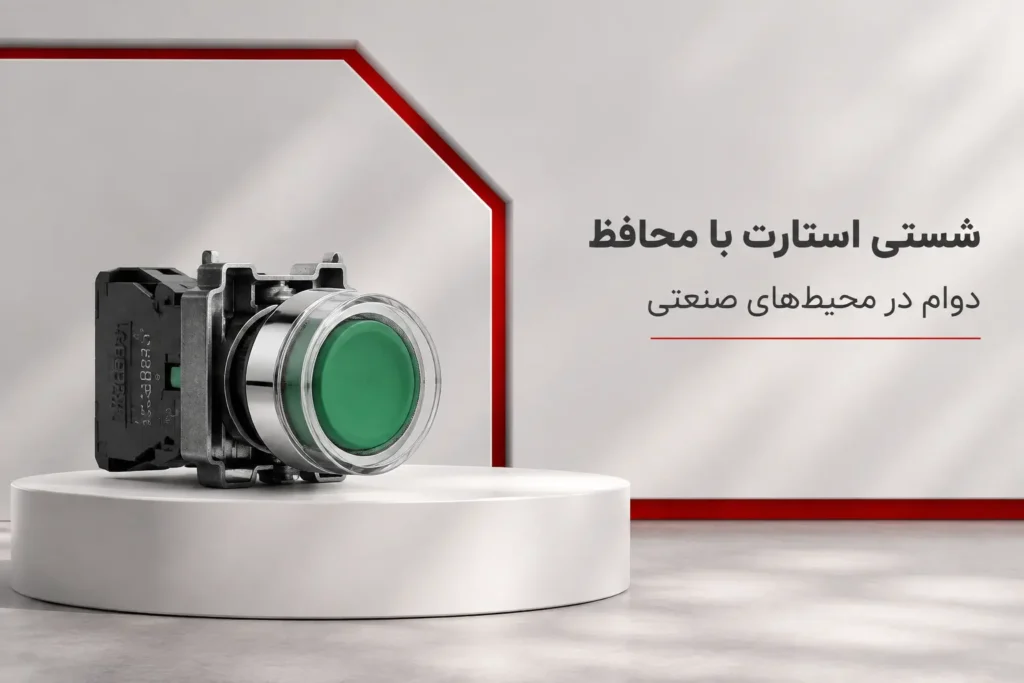

XB4BP31 یک Projecting Push Button با هد سبز رنگ است. هد برجسته باعث می‌شود شستی نسبت به پنل قابل تشخیص و دسترسی باشد و اپراتور بتواند فرمان موردنظر را به‌صورت دستی اعمال کند.

مکانیزم Spring Return به این معنی است که شستی فقط تا زمانی که توسط اپراتور فشرده شده است، وضعیت فعال خود را حفظ می‌کند. پس از رها شدن، مکانیزم داخلی به وضعیت اولیه برمی‌گردد. به همین دلیل این مدل برای فرمان‌های لحظه‌ای مناسب است.

کنتاکت داخلی از نوع 1NO بوده و در حالت عادی باز است. با فشار دادن شستی، کنتاکت بسته می‌شود و امکان عبور سیگنال فرمان را فراهم می‌کند. ترمینال‌های 13 و 14 برای این کنتاکت در نظر گرفته شده‌اند.

مشخصات فنی XB4BP31

• برند: Schneider Electric
• سری: Harmony XB4
• کد محصول: XB4BP31
• نوع محصول: شستی فشاری صنعتی
• رنگ هد: سبز
• نوع هد: گرد و برجسته (Projecting)
• نوع عملکرد: Spring Return
• آرایش کنتاکت: 1NO
• نوع کنتاکت: Slow-Break
• قطر نصب: 22 میلی‌متر
• قطر سوراخ پنل: حدود 22.5 میلی‌متر
• نوع ترمینال: Screw Clamp
• جنس قاب: فلز با روکش کروم
• جنس حلقه نگهدارنده: Zamak
• وزن: حدود 82 گرم
• LED داخلی: ندارد

عملکرد کنتاکت 1NO

XB4BP31 دارای یک کنتاکت Normally Open است. در حالت عادی، مسیر کنتاکت باز بوده و با فشار دادن شستی، وضعیت آن تغییر می‌کند.

ترمینال‌های 13-14 به این کنتاکت اختصاص دارند. این ساختار امکان استفاده از شستی را برای ارسال فرمان به مدارهای رله، کنتاکتور، PLC و سایر تجهیزات کنترلی فراهم می‌کند.

کنتاکت از نوع Slow-Break است و طراحی آن برای کاربردهای کنترلی و فرمانی انجام شده است. با این حال، جریان و ولتاژ بار باید با رده کاری مجاز کنتاکت مطابقت داشته باشد؛ بنابراین نباید صرفاً بر اساس مقدار Ith، شستی را برای هر بار 10 آمپری مناسب دانست.

آیا XB4BP31 برای شستی استارت مناسب است؟

بله، در صورتی که مدار به یک فرمان لحظه‌ای NO نیاز داشته باشد، XB4BP31 می‌تواند به‌عنوان شستی استارت مورد استفاده قرار گیرد.

برای مثال، در یک مدار فرمان موتور می‌توان از کنتاکت NO برای ارسال فرمان به مدار کنترل کنتاکتور استفاده کرد. پس از فشار دادن شستی، کنتاکت بسته شده و سیگنال استارت منتقل می‌شود؛ سپس با رها کردن شستی، کنتاکت به وضعیت اولیه برمی‌گردد.

البته عملکرد نهایی مدار به نحوه طراحی مدار فرمان و وجود تجهیزات دیگری مانند کنتاکتور، رله کمکی یا PLC بستگی دارد.

کاربردهای شستی فشاری اشنایدر XB4BP31

XB4BP31 برای ایجاد فرمان‌های دستی و لحظه‌ای در سیستم‌های کنترل صنعتی استفاده می‌شود. رنگ سبز هد می‌تواند در بسیاری از تابلوها برای نمایش فرمان‌های مجاز یا عملکردهای راه‌اندازی مورد استفاده قرار گیرد، البته تفسیر رنگ باید مطابق استاندارد و منطق طراحی همان تابلو باشد.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• تابلوهای برق صنعتی
• تابلوهای فرمان و کنترل
• مدارهای Start/Stop
• مدارهای فرمان کنتاکتور
• کنترل رله‌های صنعتی
• ورودی‌های دیجیتال PLC
• ماشین‌آلات صنعتی
• خطوط تولید و مونتاژ
• پنل‌های اپراتوری
• تجهیزات اتوماسیون صنعتی

به دلیل مکانیزم فنری، این محصول برای فرمان‌های لحظه‌ای مناسب است و در کاربردهایی که نیاز به حفظ وضعیت شستی پس از رها کردن وجود دارد، باید مدل‌های قفل‌شونده یا سلکتوری بررسی شوند.

نصب و نحوه سیم‌بندی XB4BP31

برای نصب XB4BP31 ابتدا باید سوراخ پنل مطابق ابعاد توصیه‌شده سازنده آماده شود. این محصول در پنل‌های دارای سوراخ استاندارد تجهیزات فرمان 22 میلی‌متری نصب می‌شود.

بدنه از قسمت جلوی پنل عبور داده شده و مجموعه نگهدارنده از پشت پنل نصب می‌شود. هنگام نصب باید ضخامت پنل و فضای کافی برای قرارگیری کنتاکت و ترمینال‌ها در پشت تابلو در نظر گرفته شود.

سیم‌بندی کنتاکت به شکل زیر است:

• 13-14: کنتاکت Normally Open

ترمینال‌های پیچی امکان اتصال سیم را فراهم می‌کنند و برای اطمینان از عملکرد مناسب، سیم باید به‌درستی داخل ترمینال قرار گرفته و پیچ با گشتاور مناسب سفت شود.

نکته ایمنی: قبل از نصب یا سیم‌بندی، منبع تغذیه مدار را قطع کنید. سیم‌بندی تجهیزات کنترل صنعتی باید توسط فرد متخصص و مطابق نقشه مدار انجام شود.

نحوه نگهداری و سرویس

XB4BP31 برای کار در محیط‌های صنعتی طراحی شده است، اما سرویس دوره‌ای می‌تواند به حفظ عملکرد مکانیکی و الکتریکی آن کمک کند.

• وضعیت ظاهری هد سبز و قاب فلزی بررسی شود.
• از وارد شدن ضربه شدید به هد جلوگیری شود.
• عملکرد فنری شستی به‌صورت دوره‌ای کنترل شود.
• اتصالات ترمینال‌ها از نظر شل‌شدن بررسی شوند.
• در صورت مشاهده گیرکردن شستی، مکانیزم داخلی بررسی شود.
• محل اتصال شستی به پنل از نظر شل‌شدن کنترل شود.
• از تجمع آلودگی روی قسمت متحرک جلوگیری شود.
• در صورت مشاهده جرقه یا عملکرد نامنظم کنتاکت، مدار بررسی شود.

در محیط‌های دارای گردوغبار یا رطوبت، علاوه بر خود شستی باید آب‌بندی پنل نیز بررسی شود؛ زیرا درجه حفاظت نهایی مجموعه به کیفیت نصب و آب‌بندی محل نصب وابسته است.

عملکرد در محیط صنعتی

یکی از مزیت‌های XB4BP31، ساختار فلزی و طراحی آن برای استفاده در محیط‌های صنعتی است. درجه حفاظت IP66 و IP67 و حفاظت‌های NEMA 4X و NEMA 13 برای این خانواده محصول در نظر گرفته شده‌اند.

همچنین دوام مکانیکی این مدل تا 10 میلیون سیکل اعلام شده است. این عدد به معنای تعداد سیکل تضمین‌شده در هر شرایط کاری نیست و طول عمر واقعی می‌تواند با توجه به دفعات استفاده، نوع بار، شرایط محیطی و نحوه نصب تغییر کند.

نکات مهم پیش از خرید XB4BP31

قبل از خرید این مدل، موارد زیر را با نیاز مدار خود مقایسه کنید:

• محصول چراغ‌دار نیست.
• دارای 1NO است و کنتاکت NC ندارد.
• مکانیزم آن Spring Return است.
• هد محصول سبز و برجسته است.
• برای فرمان‌های لحظه‌ای مناسب است.
• محل نصب باید برای تجهیزات 22 میلی‌متری مناسب باشد.
• نوع و رده کاری بار باید با مشخصات کنتاکت تطبیق داده شود.
• اگر به نمایش نوری نیاز دارید، باید مدل چراغ‌دار انتخاب شود.
• اگر به کنتاکت NC نیاز دارید، این مدل انتخاب مناسبی نیست.
• برای فرمان‌های حفظ‌شونده باید مدل دیگری از سری Harmony XB4 بررسی شود.

استانداردها و الزامات فنی

XB4BP31 از خانواده Harmony XB4 اشنایدر است و برای استفاده در تجهیزات فرمان صنعتی مطابق استانداردهای مرتبط با تجهیزات کنترل و سوئیچینگ طراحی شده است. این موضوع در پروژه‌های صنعتی اهمیت دارد، زیرا انتخاب تجهیزات فرمان صرفاً بر اساس ظاهر یا ابعاد انجام نمی‌شود و مشخصات الکتریکی، مکانیکی و محیطی نیز باید با الزامات پروژه مطابقت داشته باشند.

قیمت و خرید شستی اشنایدر XB4BP31

برای اطلاع از قیمت شاسی استارت XB4BP31، موجودی و شرایط خرید می‌توانید با ایستا تجهیز تماس بگیرید. هنگام استعلام، کد کامل XB4BP31 را اعلام کنید تا مدل موردنظر با سایر شستی‌های سری Harmony XB4 اشتباه نشود.

آدرس: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

شماره های تماس: 09028137383 | 02133988303 | 02133988304

قیمت تجهیزات صنعتی ممکن است با توجه به موجودی و شرایط تأمین تغییر کند؛ بنابراین برای دریافت قیمت روز و بررسی موجودی، استعلام مستقیم پیش از خرید توصیه می‌شود.
