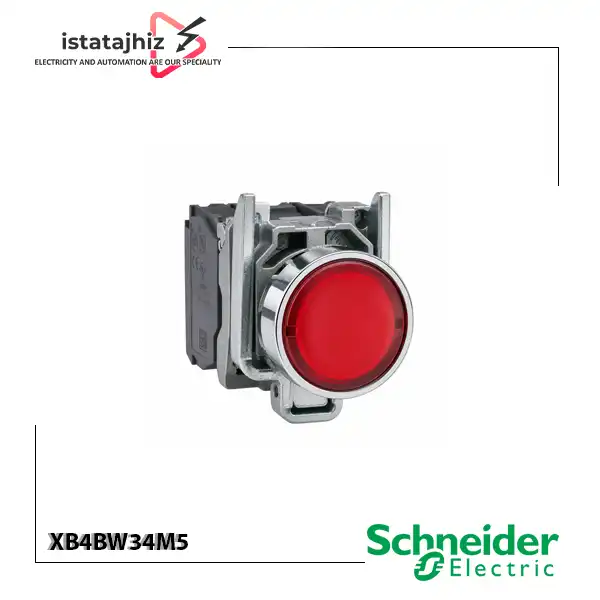

شاسی چراغ دار قرمز اشنایدر XB4BW34M5

شستی XB4BW34M5 از سری Harmony XB4 برند اشنایدر، یک شستی فشاری چراغ‌دار صنعتی با کلاهک قرمز تخت (Red Flush) است که برای استفاده در تابلوهای برق، پنل‌های کنترل و مدارهای فرمان طراحی شده است. این محصول دارای مکانیزم برگشت فنری (Spring Return) بوده و پس از فشرده شدن و رها کردن، به وضعیت اولیه بازمی‌گردد.

این مدل به LED داخلی مجهز است و با ولتاژ نامی 220 تا 240 ولت AC در فرکانس 50/60 هرتز کار می‌کند. ترکیب کنتاکت 1NO + 1NC نیز امکان استفاده از یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته را به‌صورت هم‌زمان در مدار فرمان فراهم می‌کند.

بزل فلزی با روکش کروم، طراحی صنعتی، ترمینال‌های پیچی و ساختار مقاوم باعث شده‌اند XB4BW34M5 برای تجهیز تابلوهای کنترل و ماشین‌آلات صنعتی گزینه‌ای مناسب باشد. همچنین این محصول دارای قابلیت Positive Opening مطابق EN/IEC 60947-5-1 است که در کاربردهای کنترلی اهمیت دارد.

عملکرد شستی XB4BW34M5 چگونه است؟

این مدل یک شستی لحظه‌ای با مکانیزم برگشت فنری است. با فشردن شستی، وضعیت کنتاکت‌ها تغییر کرده و پس از برداشتن فشار، اپراتور به‌صورت خودکار به حالت اولیه بازمی‌گردد.

ساختار کنتاکتی این محصول شامل موارد زیر است:

• یک کنتاکت باز 1NO
• یک کنتاکت بسته 1NC
• عملکرد کنتاکت Slow-Break
• مکانیزم Spring Return
• ترمینال NO: 13-14
• ترمینال NC: 21-22

کورس عملکرد الکتریکی کنتاکت NC برابر 1.5 میلی‌متر و برای کنتاکت NO برابر 2.6 میلی‌متر است؛ در حالی که کورس کلی حرکت شستی 4.3 میلی‌متر اعلام شده است.

مشخصات فنی شستی چراغ‌دار قرمز XB4BW34M5

• سری محصول: Harmony XB4
• نوع محصول: Complete Illuminated Pushbutton
• رنگ شستی: قرمز
• نوع کلاهک: Flush / تخت
• شکل هد: گرد
• مکانیزم عملکرد: Spring Return
• قطر نصب: 22 میلی‌متر
• قطر پیشنهادی سوراخ پنل: 22.5 میلی‌متر
• ترکیب کنتاکت: 1NO + 1NC
• نوع عملکرد کنتاکت: Slow-Break
• منبع نور: Protected LED
• نوع LED: Integral LED داخلی
• ولتاژ نامی تغذیه: 220 تا 240 ولت AC
• فرکانس: 50/60 هرتز
• محدوده ولتاژ قابل قبول: 195 تا 264 ولت AC
• مصرف جریان: 14 میلی‌آمپر
• نوع اتصال: Screw Clamp Terminal
• جنس بزل: فلز با روکش کروم
• جنس یقه نگهدارنده: Zamak
• ارتفاع: 47 میلی‌متر
• عرض: 30 میلی‌متر
• عمق: 57 میلی‌متر
• درجه حفاظت: IP66
• درجه حفاظت NEMA: NEMA 4X و NEMA 13
• مقاومت مکانیکی: 5,000,000 سیکل
• عمر سرویس LED: 100,000 ساعت در ولتاژ نامی و دمای 25 درجه سانتی‌گراد

کاربردهای شستی چراغ‌دار قرمز XB4BW34M5

شستی چراغ‌دار قرمز XB4BW34M5 برای مدارهای فرمانی مناسب است که علاوه بر دریافت فرمان لحظه‌ای، به نمایش بصری وضعیت شستی روی پنل نیز نیاز دارند. نور داخلی قرمز باعث می‌شود محل شستی در محیط‌های صنعتی و روی تابلوهای کنترل به‌راحتی قابل تشخیص باشد.

از کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• پنل‌های کنترل ماشین‌آلات
• سیستم‌های اتوماسیون صنعتی
• مدارهای فرمان رله و کنتاکتور
• خطوط تولید
• ماشین‌آلات بسته‌بندی
• تجهیزات صنعتی و نیمه‌صنعتی
• پنل‌های اپراتوری
• سیستم‌های کنترل مبتنی بر PLC
• مدارهای فرمان و مجموعه‌های شاسی استارت، مطابق با طراحی مدار

نکته مهم این است که رنگ قرمز به‌تنهایی تعیین‌کننده عملکرد الکتریکی محصول نیست و کاربرد نهایی شستی باید مطابق استاندارد تابلو، نقشه مدار و منطق کنترل سیستم انتخاب شود.

عملکرد و دوام در محیط صنعتی

یکی از ویژگی‌های مهم XB4BW34M5، ساختار صنعتی آن است. طبق دیتاشیت، محصول دارای درجه حفاظت IP66، حفاظت NEMA 4X و NEMA 13 و مقاومت در برابر لرزش تا 5 gn در بازه فرکانسی 2 تا 500 هرتز است. همچنین مقاومت در برابر ضربه و شرایط محیطی صنعتی برای این محصول مشخص شده است.

این شستی همچنین می‌تواند در دمای عملیاتی 25- تا 70+ درجه سانتی‌گراد کار کند و دمای مجاز نگهداری آن 40- تا 70+ درجه سانتی‌گراد اعلام شده است.

وجود LED داخلی با عمر سرویس اعلام‌شده 100,000 ساعت نیز می‌تواند نیاز به سرویس بخش روشنایی را در کاربردهای معمول کاهش دهد.

نحوه نصب شستی XB4BW34M5

برای نصب این محصول باید ابتدا پنل یا صفحه تابلو آماده شود. دیتاشیت قطر پیشنهادی سوراخ نصب را 22.5 میلی‌متر اعلام کرده و ضخامت قابل گیره‌شدن پنل نیز باید بین 1 تا 6 میلی‌متر باشد.

مراحل نصب

1. پیش از شروع کار، برق مدار را قطع کنید.
2. سوراخ استاندارد با قطر پیشنهادی 22.5 میلی‌متر روی پنل ایجاد کنید.
3. شستی را از سمت جلوی پنل وارد محل نصب کنید.
4. یقه نگهدارنده را از پشت پنل قرار داده و مجموعه را محکم کنید.
5. سیم‌های مدار فرمان را به ترمینال‌های مربوطه متصل کنید.
6. کنتاکت NO از طریق ترمینال 13-14 و کنتاکت NC از طریق 21-22 قابل اتصال است.
7. تغذیه LED را مطابق ولتاژ نامی 220 تا 240 ولت AC متصل کنید.
8. پس از اتمام سیم‌کشی، عملکرد مکانیکی، تغییر وضعیت کنتاکت‌ها و روشنایی LED را آزمایش کنید.

ترمینال‌های پیچی محصول امکان اتصال سیم با سطح مقطع 0.22 تا 2.5 میلی‌متر مربع را بدون سرسیم فراهم می‌کنند و در صورت استفاده از سرسیم، حداکثر سطح مقطع اعلام‌شده 2 × 1.5 میلی‌متر مربع است. گشتاور سفت کردن ترمینال‌ها نیز 0.8 تا 1.2 نیوتن‌متر اعلام شده است.

نحوه نگهداری شستی XB4BW34M5

این محصول به نگهداری پیچیده‌ای نیاز ندارد، اما انجام بازدیدهای دوره‌ای می‌تواند به حفظ عملکرد مطمئن مدار کمک کند.

توصیه‌های نگهداری

• عملکرد برگشت فنری شستی را به‌صورت دوره‌ای بررسی کنید.
• از سلامت و محکم بودن اتصالات ترمینال اطمینان حاصل کنید.
• عملکرد کنتاکت‌های NO و NC را تست کنید.
• روشنایی LED داخلی را بررسی کنید.
• سطح کلاهک و اطراف شستی را از آلودگی‌های صنعتی پاک نگه دارید.
• از وارد کردن ضربه شدید به بزل و بخش مکانیکی جلوگیری کنید.
• در صورت مشاهده عملکرد غیرعادی، وضعیت سیم‌کشی و ولتاژ تغذیه را بررسی کنید.
• قبل از هرگونه سرویس یا تعمیر، مدار را کاملاً بی‌برق کنید.

به دلیل استفاده از LED داخلی، در این مدل لامپ جداگانه‌ای برای تعویض معمول وجود ندارد و در صورت بروز مشکل در بخش روشنایی باید ابتدا تغذیه و اتصالات بررسی شوند.

قیمت و خرید شستی چراغ‌دار قرمز اشنایدر XB4BW34M5 از ایستا تجهیز

برای اطلاع از قیمت شستی XB4BW34M5، موجودی و شرایط خرید می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، کد کامل XB4BW34M5 را اعلام کنید تا از تطابق ولتاژ 220 تا 240 ولت AC، نوع LED، رنگ قرمز و ترکیب کنتاکت 1NO + 1NC با نیاز مدار خود مطمئن شوید.
