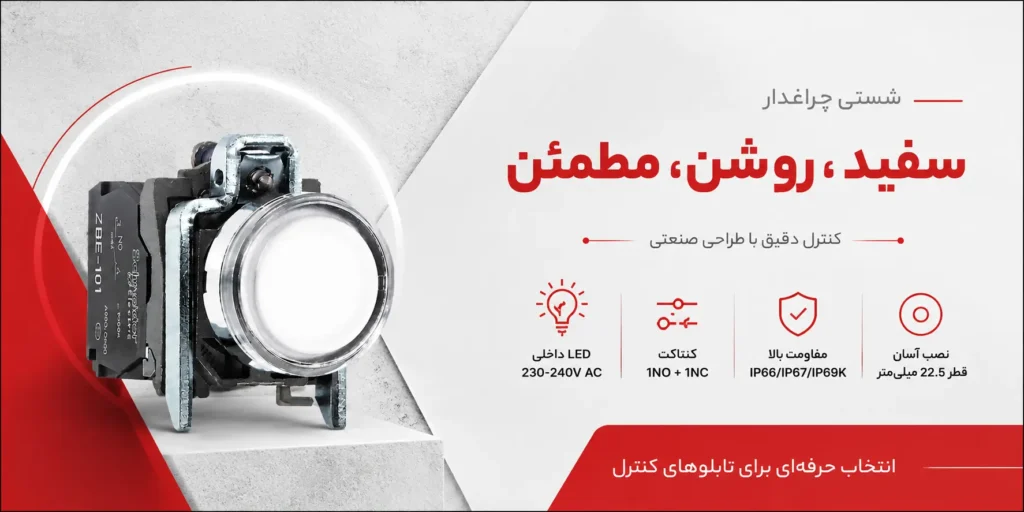

شستی چراغ دار سفید اشنایدر XB4BW31M5

شستی XB4BW31M5 یکی از محصولات سری Harmony XB4 از اشنایدر الکتریک است که برای استفاده در مدارهای فرمان، تابلوهای برق و پنل‌های کنترل صنعتی طراحی شده است. این محصول دارای بدنه و بزل فلزی، کلاهک سفید و تخت (Flush) و قطر نصب استاندارد 22 میلی‌متر است.

برخلاف برخی مدل‌های قدیمی که از لامپ BA9s استفاده می‌کنند، مدل XB4BW31M5 به Universal LED داخلی مجهز است و با ولتاژ تغذیه 230 تا 240 ولت AC کار می‌کند. بنابراین در زمان خرید باید به کد کامل محصول توجه شود تا مدل LED داخلی با مدل‌های دارای پایه لامپ اشتباه گرفته نشود.

این شستی دارای مکانیزم برگشت فنری (Spring Return) است؛ یعنی پس از فشردن و رها کردن، به حالت اولیه بازمی‌گردد. همچنین ترکیب کنتاکت 1NO + 1NC امکان استفاده هم‌زمان از یک کنتاکت باز و یک کنتاکت بسته را در مدار فرمان فراهم می‌کند.

عملکرد شستی XB4BW31M5 چگونه است؟

XB4BW31M5 یک شستی لحظه‌ای است. با فشردن کلاهک، وضعیت کنتاکت‌های الکتریکی تغییر می‌کند و پس از برداشتن فشار، مکانیزم فنری شستی را به وضعیت اولیه بازمی‌گرداند.

ترکیب کنتاکت این محصول شامل موارد زیر است:

• یک کنتاکت باز 1NO
• یک کنتاکت بسته 1NC
• مکانیزم عملکرد Spring Return
• عملکرد کنتاکت Slow-Break
• LED داخلی برای روشنایی
• کلاهک سفید و تخت با لنز ساده

وجود دو کنتاکت باعث می‌شود این مدل در مدارهای فرمانی که به تغییر هم‌زمان دو وضعیت الکتریکی نیاز دارند، کاربرد مناسبی داشته باشد.

مشخصات فنی شستی چراغ‌دار XB4BW31M5

• سری محصول: Harmony XB4
• نوع محصول: شستی فشاری چراغ‌دار
• برند: Schneider Electric
• رنگ کلاهک: سفید
• طراحی کلاهک: تخت / Flush
• قطر نصب: 22.5 میلی‌متر
• شکل هد: گرد
• مکانیزم عملکرد: Spring Return
• ترکیب کنتاکت: 1NO + 1NC
• عملکرد کنتاکت: Slow-Break
• منبع نور: Universal LED داخلی
• ولتاژ تغذیه: 230 تا 240 ولت AC
• بزل: فلزی با روکش کروم
• نوع اتصال: ترمینال پیچی
• جریان حرارتی نامی: 10 آمپر
• ولتاژ عایقی نامی: 600 ولت
• تحمل ولتاژ ضربه‌ای: 6 کیلوولت
• وزن تقریبی: 97 گرم
• ابعاد تقریبی: 47 × 30 × 57 میلی‌متر

کاربردهای شستی چراغ‌دار سفید XB4BW31M5

شستی XB4BW31M5 برای استفاده در سیستم‌هایی مناسب است که علاوه بر ارسال فرمان لحظه‌ای، به نمایش بصری وضعیت یا مشخص بودن محل فرمان روی پنل نیاز دارند. نور LED داخلی باعث می‌شود محل شستی در تابلو و پنل‌های کنترل بهتر دیده شود.

از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• پنل کنترل ماشین‌آلات
• سیستم‌های اتوماسیون صنعتی
• مدارهای فرمان کنتاکتور و رله
• تجهیزات تولید و خطوط مونتاژ
• پنل‌های اپراتوری
• سیستم‌های کنترل مبتنی بر PLC
• ماشین‌آلات بسته‌بندی
• تجهیزات صنعتی و نیمه‌صنعتی
• مدارهای فرمان و مجموعه‌های شستی استپ استارت بر اساس طراحی مدار

رنگ سفید این شستی می‌تواند برای ایجاد تمایز بصری بین فرمان‌های مختلف روی پنل استفاده شود؛ با این حال، وظیفه نهایی هر شستی باید بر اساس نقشه مدار و استاندارد طراحی سیستم مشخص شود.

چرا XB4BW31M5 برای کاربرد صنعتی مناسب است؟

یکی از مزیت‌های سری Harmony XB4، ساختار مقاوم و طراحی آن برای محیط‌های صنعتی است. بزل فلزی با روکش کروم، مکانیزم استاندارد 22 میلی‌متری و قابلیت استفاده در شرایط محیطی سخت، این سری را برای تابلو سازان و سازندگان ماشین‌آلات کاربردی کرده است.

اشنایدر الکتریک برای سری XB4 ویژگی‌هایی مانند مقاومت در برابر ضربه، گردوغبار، آب و لرزش را مطرح کرده و این خانواده در نسخه‌های مختلف دارای درجات حفاظتی بالا تا IP66 و IP69K است.

همچنین استفاده از Universal LED داخلی باعث می‌شود نیازی به تهیه و نصب جداگانه لامپ BA9s برای این مدل نباشد. این موضوع یکی از تفاوت‌های مهم XB4BW31M5 با برخی شستی‌های چراغ‌دار دیگر سری XB4 است.

نحوه نصب شستی XB4BW31M5

این محصول برای نصب روی پنل با قطر استاندارد 22 میلی‌متر طراحی شده و قطر سوراخ نصب آن 22.5 میلی‌متر است. قبل از نصب، باید محل قرارگیری شستی روی پنل به‌گونه‌ای انتخاب شود که فضای کافی برای سیم‌کشی و نصب تجهیزات مجاور وجود داشته باشد.

برای نصب:

1. سوراخ استاندارد 22.5 میلی‌متری روی پنل ایجاد کنید.
2. شستی را از سمت جلوی پنل در محل نصب قرار دهید.
3. مجموعه نگهدارنده را از پشت پنل محکم کنید.
4. سیم‌های مدار فرمان را مطابق نقشه الکتریکی به ترمینال‌ها متصل کنید.
5. اتصال بخش LED را با ولتاژ نامی 230 تا 240 ولت AC انجام دهید.
6. پس از اتمام سیم‌کشی، عملکرد مکانیکی و الکتریکی شستی را آزمایش کنید.

نکات مهم هنگام نصب

• قطر نصب: 22.5 میلی‌متر
• از وارد کردن فشار غیرعادی هنگام نصب خودداری کنید.
• سیم‌کشی باید مطابق نقشه مدار انجام شود.
• پیش از انجام هرگونه سیم‌کشی، برق مدار را قطع کنید.
• ولتاژ تغذیه LED باید با مشخصات 230 تا 240 ولت AC مطابقت داشته باشد.
• گشتاور مناسب ترمینال‌های پیچی در خانواده XB4 معمولاً در محدوده 0.8 تا 1.2 نیوتن‌متر مشخص شده است.
• نصب و سرویس تجهیزات باید توسط فرد دارای دانش فنی انجام شود.

نحوه نگهداری شستی XB4BW31M5

این شستی به نگهداری پیچیده‌ای نیاز ندارد، اما بازدید دوره‌ای می‌تواند به افزایش اطمینان عملکرد مدار کمک کند. در سرویس‌های دوره‌ای بهتر است وضعیت مکانیکی شستی، عملکرد برگشت فنری، سلامت اتصالات و عملکرد LED بررسی شود.

از آنجا که این مدل از LED داخلی استفاده می‌کند، برخلاف مدل‌های دارای پایه BA9s نیازی به تعویض دوره‌ای لامپ جداگانه ندارد. در صورت بروز مشکل در روشنایی، ابتدا ولتاژ تغذیه، اتصالات و سلامت مدار بررسی شود.

توصیه‌های نگهداری

• عملکرد برگشت فنری را بررسی کنید.
• از شل نبودن ترمینال‌ها مطمئن شوید.
• عملکرد کنتاکت‌های NO و NC را تست کنید.
• روشن شدن LED را بررسی کنید.
• سطح شستی را از آلودگی‌های صنعتی پاک نگه دارید.
• از وارد کردن ضربه شدید به بدنه و کلاهک جلوگیری کنید.
• از اعمال ولتاژ نامناسب به بخش LED خودداری کنید.
• هنگام تعمیر یا بررسی، ابتدا مدار را کاملاً بی‌برق کنید.

قیمت و خرید شستی چراغ‌دار اشنایدر XB4BW31M5 از ایستا تجهیز

برای اطلاع از قیمت شستی XB4BW31M5، موجودی و شرایط خرید می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، حتماً کد کامل XB4BW31M5 را اعلام کنید؛ زیرا این مدل دارای LED داخلی با ولتاژ 230 تا 240 ولت AC است و باید از نظر ولتاژ و ترکیب کنتاکت با مدار موردنظر شما مطابقت داشته باشد.
