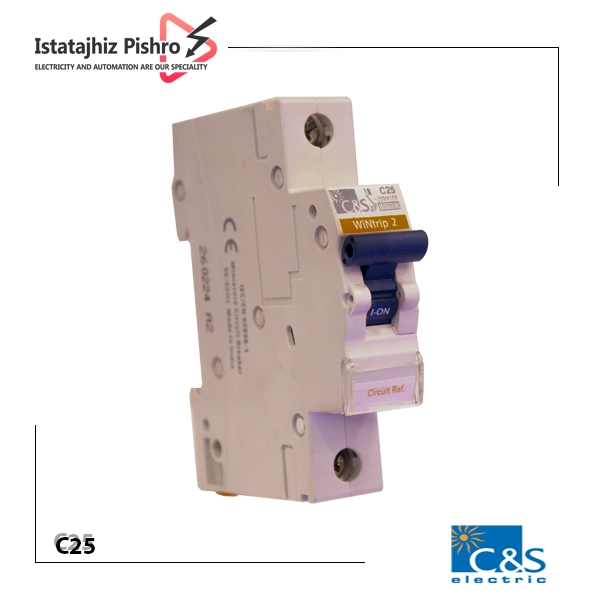

فیوز مینیاتوری تک فاز 25 آمپر CS یک کلید مینیاتوری تک پل برای حفاظت مدارهای تک فاز در برابر اضافه بار و اتصال کوتاه است. این مدل با جریان نامی 25 آمپر و منحنی قطع C، برای مدارهایی مناسب است که علاوه بر بارهای عمومی، ممکن است جریان راه اندازی اولیه تجهیزات نیز در آنها وجود داشته باشد.
در سری MCB برند C&S، مدل CS20435 به عنوان فیوز مینیاتوری تک پل 25 آمپر با قدرت قطع 4.5 کیلوآمپر و منحنی قطع C معرفی شده است. این مشخصات باعث می شود محصول برای حفاظت مدارهای توزیع و مصرف کننده های تک فاز در محدوده جریان نامی خود قابل استفاده باشد.
منحنی C در فیوز مینیاتوری CS یعنی چه؟
حرف C روی کلید مینیاتوری به منحنی عملکرد آن مربوط است. MCBهای تیپ C در برابر جریان های لحظه ای بالاتر از جریان نامی، نسبت به تیپ های حساس تر مانند B تحمل بیشتری دارند و به همین دلیل برای مدارهایی که جریان هجومی اولیه دارند، کاربرد بیشتری پیدا می کنند. این موضوع در مدارهایی که تجهیزاتی مانند موتورهای کوچک، ترانسفورماتورها، منابع تغذیه و برخی بارهای القایی دارند اهمیت پیدا می کند.
بنابراین انتخاب تیپ C به این معنی نیست که کلید برای هر نوع بار مناسب است. باید جریان راه اندازی واقعی مصرف کننده و الزامات حفاظتی مدار بررسی شود.
قدرت قطع 4.5kA چه اهمیتی دارد؟
قدرت قطع، یکی از مشخصات مهم در انتخاب فیوز مینیاتوری است. در مدل CS20435 قدرت قطع برابر با 4.5kA اعلام شده است. به زبان ساده، این مقدار نشان می دهد کلید در شرایط آزمون مشخص شده تا چه سطحی از جریان اتصال کوتاه را می تواند به صورت ایمن قطع کند. بنابراین قدرت قطع MCB باید با سطح جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.
برای مدارهایی که در نزدیکی تابلو اصلی یا منابع با قدرت اتصال کوتاه بالاتر قرار دارند، صرفا انتخاب کلید بر اساس جریان نامی 25 آمپر کافی نیست و باید قدرت قطع مورد نیاز مدار نیز بررسی شود.
کاربردهای فیوز مینیاتوری تک فاز 25 آمپر CS
این مدل می تواند در مدارهای تک فاز که جریان طراحی آنها با ریتینگ 25 آمپر سازگار است مورد استفاده قرار گیرد. برخی کاربردهای معمول عبارتند از:
- مدارهای توزیع تک فاز
- تابلوهای برق و تابلوهای توزیع
- حفاظت مدارهای روشنایی و پریز در صورت تناسب جریان طراحی
- مدار تغذیه تجهیزات تک فاز
- مدارهای دارای بارهای عمومی و نیمه القایی
- تابلوهای برق ساختمانی و کارگاهی
- مدارهای کنترلی و مصرف کننده های تک فاز متناسب با ظرفیت کلید
البته 25 آمپر بودن کلید به تنهایی تعیین کننده کاربرد آن نیست. مدار باید از نظر سیم کشی، جریان مصرف کننده، نحوه نصب و سطح اتصال کوتاه نیز بررسی شود.
تفاوت فیوز مینیاتوری 25 آمپر با کلیدهای آمپراژ پایین تر
تفاوت اصلی این مدل با MCBهایی مانند 10، 16 یا 20 آمپر در جریان نامی آن است. فیوز مینیاتوری 25 آمپر برای مداری انتخاب می شود که جریان طراحی آن در محدوده مناسب این ریتینگ قرار دارد. اما این موضوع به معنی آن نیست که برای افزایش ظرفیت هر مدار می توان یک MCB 25 آمپر را جایگزین کلید 16 یا 20 آمپر کرد.
برای مثال اگر سیم کشی یک مدار برای جریان پایین تری طراحی شده باشد، افزایش آمپراژ کلید بدون بررسی سطح مقطع هادی و ظرفیت واقعی مدار می تواند حفاظت مدار را مختل کند. در انتخاب MCB، ابتدا باید ظرفیت جریان مجاز کابل و جریان طراحی بار مشخص شود و سپس ریتینگ مناسب کلید انتخاب شود.
آیا فیوز مینیاتوری 25 آمپر برای هر مدار تک فاز مناسب است؟
خیر. جریان نامی 25 آمپر به تنهایی دلیل مناسبی برای انتخاب این کلید نیست. برای انتخاب صحیح باید حداقل چهار موضوع بررسی شود: جریان طراحی بار، ظرفیت کابل، منحنی قطع و قدرت اتصال کوتاه. اگر این چهار مورد با مشخصات کلید هماهنگ باشند، MCB 25 آمپر تیپ C می تواند گزینه مناسبی برای مدار مورد نظر باشد. به خصوص در تابلوهای صنعتی، انتخاب کلید صرفا با توجه به آمپراژ مصرف کننده می تواند باعث شود حفاظت کابل یا تجهیزات به شکل مطلوب انجام نشود.
نصب فیوز مینیاتوری CS در تابلو برق
این نوع کلیدهای مینیاتوری معمولا در تابلوهای توزیع و مدارهای حفاظتی نصب می شوند. هنگام نصب باید سیم بندی، گشتاور مناسب ترمینال ها، فضای تابلو، شرایط دمایی و آرایش سایر تجهیزات مطابق دستورالعمل سازنده و الزامات طراحی تابلو رعایت شود.
همچنین پس از نصب باید عملکرد مدار و هماهنگی حفاظتی آن بررسی شود. اگر چند سطح حفاظتی در مدار وجود دارد، موضوع هماهنگی حفاظتی یا Selectivity بین تجهیزات بالادست و پایین دست نیز اهمیت پیدا می کند.
خرید فیوز مینیاتوری تک فاز 25 آمپر CS
اگر برای یک مدار تک فاز به فیوز مینیاتوری 25 آمپر CS نیاز دارید، پیش از خرید بهتر است کد مدل، تعداد پل، منحنی C و قدرت قطع را با مشخصات مدار خود تطبیق دهید.
ایستا تجهیز امکان خرید تجهیزات برق صنعتی را به صورت حضوری در لاله زار تهران و همچنین سفارش غیرحضوری فراهم می کند. برای استعلام قیمت و موجودی روز محصول می توانید مشخصات مورد نیاز خود را با کارشناسان فروش در میان بگذارید.
قیمت تجهیزات تابلو برق ممکن است با توجه به موجودی و شرایط بازار تغییر کند؛ بنابراین برای دریافت قیمت روز، استعلام قبل از سفارش توصیه می شود.
