فیوز مینیاتوری تک پل 10 تا 25 آمپر ایسکرا 250 ولت

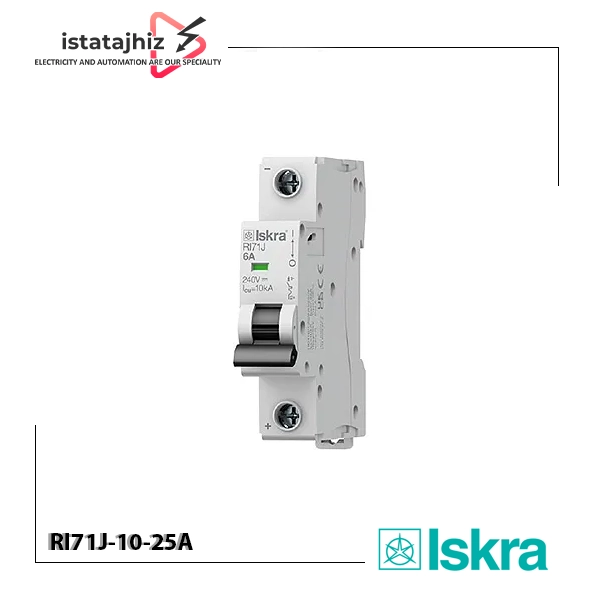

فیوز مینیاتوری Iskra RI71J یک کلید مینیاتوری تک‌پل برای حفاظت مدارهای جریان مستقیم DC است که در این محصول با جریان‌های نامی 10، 16، 20 و 25 آمپر عرضه می‌شود. این مدل از خانواده RI70J ایسکرا بوده و با مشخصه قطع C، برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

نکته بسیار مهم در مورد این محصول، DC بودن آن است. RI71J را نباید با مدل RI71 که برای مدارهای AC استفاده می‌شود اشتباه گرفت. ایسکرا مدل‌های RI71J، RI72J، RI73J و RI74J را به‌عنوان نسخه‌های DC خانواده RI70 معرفی می‌کند و RI71J نسخه تک‌پل این خانواده است.

در این محصول، ولتاژ نامی 220/250V DC، مشخصه قطع C و جریان‌های 10 تا 25 آمپر در نظر گرفته شده است. بنابراین انتخاب آن برای یک مدار مشخص باید بر اساس ولتاژ واقعی DC، جریان بار، ظرفیت کابل، جریان اتصال کوتاه احتمالی و شرایط کاری انجام شود؛ صرفاً انتخاب آمپراژ بر اساس جریان مصرف‌کننده برای یک طراحی حفاظتی حرفه‌ای کافی نیست.

مدل‌ های این محصول

این محصول شامل چهار مدل از سری RI71J است:

• RI71J C10: جریان نامی 10 آمپر
• RI71J C16: جریان نامی 16 آمپر
• RI71J C20: جریان نامی 20 آمپر
• RI71J C25: جریان نامی 25 آمپر

هر چهار مدل تک‌پل بوده و ولتاژ نامی آن‌ها 220/250V DC است. کدهای سفارش رسمی ایسکرا برای این مدل‌ها نیز به‌ترتیب 786.091.428، 786.091.430، 786.091.431 و 786.091.432 هستند.

مشخصه C در RI71J چه کاربردی دارد؟

مدل‌های این محصول با Characteristic C تولید می‌شوند. منحنی C نسبت به منحنی B تحمل بیشتری در برابر جریان لحظه‌ای اولیه دارد و به همین دلیل برای مدارهایی که هنگام راه‌اندازی یا وصل اولیه جریان هجومی دارند، می‌تواند مناسب‌تر باشد.

با این حال، استفاده از منحنی C نباید صرفاً بر اساس نوع تجهیز انجام شود. در طراحی تابلو، جریان راه‌ اندازی، جریان نامی، طول و سطح مقطع کابل، جریان اتصال کوتاه و هماهنگی حفاظتی باید بررسی شوند.

برای مثال، اگر یک مصرف‌کننده در زمان راه‌اندازی جریان بالایی ایجاد می‌کند، انتخاب یک فیوز مینیاتوری با منحنی C می‌تواند از قطع ناخواسته جلوگیری کند؛ اما این موضوع به معنی آن نیست که هر بار موتوری یا القایی الزاماً به منحنی C نیاز دارد.

انتخاب بین RI71J C10، C16، C20 و C25

تفاوت اصلی این چهار مدل در جریان نامی است و منحنی قطع همه آن‌ها C است.

RI71J C10

مدل 10 آمپر برای مدارهایی که جریان طراحی آن‌ها در محدوده پایین‌تر قرار دارد. در زمان انتخاب باید ظرفیت جریان مجاز کابل نیز با کلید هماهنگ باشد.

RI71J C16

مدل 16 آمپر برای مدارهای DC با جریان طراحی بالاتر از مدل 10 آمپر. این مدل یکی از رنج‌های رایج برای حفاظت مدارهای کنترلی و تغذیه DC است، مشروط به اینکه مشخصات مدار با آن سازگار باشد.

RI71J C20

مدل 20 آمپر برای مدارهایی با جریان کاری بالاتر و در مواردی که جریان راه‌اندازی یا مشخصات بار نیاز به این رنج داشته باشد.

RI71J C25

مدل 25 آمپر برای مدارهای DC با جریان نامی بالاتر در این گروه. قبل از انتخاب آن باید به‌خصوص ظرفیت حرارتی کابل، روش نصب و جریان اتصال کوتاه توجه شود.

نکته: آمپراژ کلید مینیاتوری را نباید صرفاً بر اساس حداکثر جریان مصرف‌کننده انتخاب کرد. در یک طراحی صحیح، حفاظت کابل و هماهنگی حفاظتی نیز باید در نظر گرفته شود.

تفاوت RI71J با RI71 ایسکرا

یکی از اشتباهات رایج هنگام خرید کلیدهای مینیاتوری ایسکرا، اشتباه گرفتن RI71J با RI71 است.

RI71J برای DC طراحی شده است، در حالی که RI71 نسخه مربوط به مدارهای AC خانواده RI70 است.

به همین دلیل اگر مدار شما جریان مستقیم دارد، باید مشخصات DC مدل انتخابی بررسی شود. استفاده از یک کلید مینیاتوری AC صرفاً به دلیل مشابه بودن ظاهر یا آمپراژ، جایگزین مناسبی برای کلید DC نیست.

ایسکرا در صفحه رسمی خانواده RI70، مدل‌های دارای پسوند J را به‌عنوان نسخه‌های DC معرفی کرده است.

قیمت و خرید فیوز مینیاتوری ایسکرا RI71J

فیوز مینیاتوری تک‌پل Iskra RI71J در این گروه با مدل‌های C10، C16، C20 و C25 عرضه می‌شود.

هنگام استعلام قیمت فیوز مینیاتوری بهتر است آمپراژ دقیق و کد مدل را مشخص کنید؛ برای مثال RI71J C16 یا RI71J C25، زیرا هر کدام کد سفارش متفاوتی دارند. همچنین برای انتخاب صحیح، اعلام ولتاژ DC و نوع کاربرد می‌تواند از ارسال مدل نامناسب جلوگیری کند.
