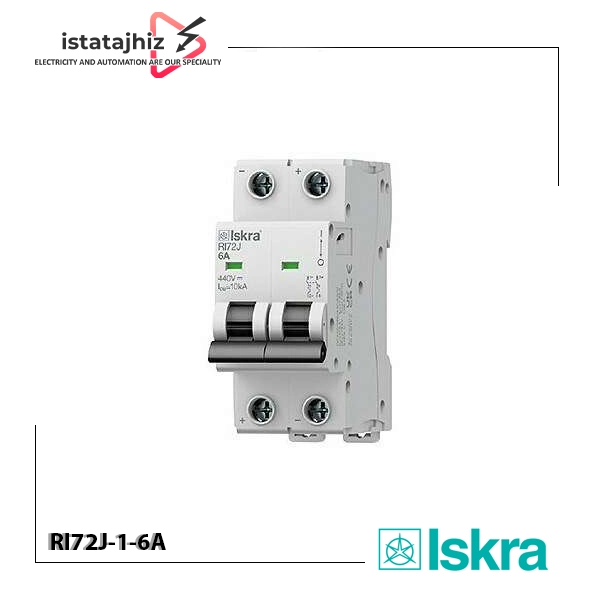

فیوز مینیاتوری دو پل 1 تا 6 آمپر ایسکرا 500 ولت

فیوز مینیاتوری ایسکرا RI72J یک کلید مینیاتوری دو پل مخصوص مدارهای جریان مستقیم DC است که در این رنج با جریان‌ های نامی 1، 2، 4 و 6 آمپر عرضه می‌ شود. این مدل از خانواده RI70J شرکت ایسکرا بوده و با مشخصه قطع C برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

یکی از ویژگی‌ های مهم RI72J نسبت به مدل تک‌ پل RI71J، استفاده از دو پل حفاظتی و ولتاژ نامی بالاتر 440/500V DC است. در نتیجه این مدل برای مدارهایی که به حفاظت دو پل در سیستم DC نیاز دارند یا ولتاژ کاری آن‌ها بالاتر از محدوده مدل تک‌ پل است، گزینه مناسب‌ تری از همین خانواده محسوب می‌شود. ایسکرا مدل RI72J را در جریان‌های مختلف از 1 تا 63 آمپر ارائه می‌کند.

در زمان انتخاب این فیوز مینیاتوری نباید تنها به جریان نامی توجه کرد. ولتاژ DC، جریان اتصال کوتاه، نوع بار، سطح مقطع کابل، روش نصب، دمای محیط و هماهنگی حفاظتی از پارامترهای مهم انتخاب هستند.

مدل‌ های قابل انتخاب RI72J

این محصول شامل چهار مدل زیر است:

• RI72J C1 — جریان نامی 1 آمپر
• RI72J C2 — جریان نامی 2 آمپر
• RI72J C4 — جریان نامی 4 آمپر
• RI72J C6 — جریان نامی 6 آمپر

تمام این مدل‌ها دارای 2 پل، منحنی C و ولتاژ نامی 440/500V DC هستند. کدهای سفارش رسمی ایسکرا به‌ترتیب 786.091.437، 786.091.438، 786.091.440 و 786.091.441 است.

دو پل بودن RI72J چه اهمیتی دارد؟

RI72J یک کلید مینیاتوری 2P است و هر دو پل آن در ساختار حفاظتی محصول در نظر گرفته شده‌اند. این ویژگی، آن را از مدل RI71J تک‌ پل متمایز می‌کند.

در مدارهای DC، تعداد پل‌ها علاوه بر تأثیر بر نحوه قطع مدار، با سطح ولتاژ قابل استفاده نیز ارتباط دارد. ایسکرا برای خانواده RI70J، مدل‌های مختلفی را بر اساس تعداد پل ارائه کرده است:

• RI71J: یک پل، 220/250V DC
• RI72J: دو پل، 440/500V DC
• RI73J: سه پل، 660/750V DC
• RI74J: چهار پل، 880/1000V DC

بنابراین RI72J صرفاً نسخه دوپل RI71J نیست؛ پیکربندی دوپل آن امکان استفاده در محدوده ولتاژ نامی بالاتر را نیز فراهم می‌کند.

منحنی C در RI72J

مدل‌ های این محصول با Characteristic C ارائه می‌شوند.

منحنی C در مقایسه با منحنی‌های حساس‌تر، تحمل بیشتری نسبت به جریان هجومی لحظه‌ ای دارد و در مدارهایی که هنگام راه‌ اندازی یا وصل اولیه جریان بیشتری ایجاد می‌کنند، می‌تواند انتخاب مناسبی باشد.

با این حال، منحنی C را نباید برای تمام بارهای موتوری، القایی یا خازنی به‌صورت خودکار مناسب دانست. انتخاب منحنی باید بر اساس مشخصات واقعی بار و الزامات حفاظتی پروژه انجام شود.

برای انتخاب دقیق باید موارد زیر بررسی شوند:

• جریان نامی بار
• جریان راه‌اندازی
• مدت زمان جریان هجومی
• سطح مقطع کابل
• طول مسیر کابل
• جریان اتصال کوتاه
• دمای محیط
• هماهنگی با حفاظت بالادست

کاربردهای فیوز مینیاتوری RI72J

RI72J در مدارهایی کاربرد دارد که نیاز به حفاظت دوپل در سیستم DC دارند. بسته به طراحی مدار، برخی کاربردهای آن عبارت‌ اند از:

• تابلوهای توزیع DC
• تابلوهای کنترل و فرمان صنعتی
• مدارهای تغذیه DC
• حفاظت مدارهای DC تجهیزات صنعتی
• مدارهای DC تجهیزات اتوماسیون
• تابلوهای سیستم‌های انرژی
• برخی مدارهای DC سیستم‌های خورشیدی
• حفاظت خروجی منابع تغذیه DC
• مدارهایی که نیاز به قطع و حفاظت دوپل دارند

خانواده RI70J توسط ایسکرا برای حفاظت مدارهای DC، از جمله کاربردهای مرتبط با سیستم‌ های فتوولتائیک، ارائه شده است. با این حال، استفاده از RI72J در یک سیستم PV مشخص باید بر اساس حداکثر ولتاژ مدار، جریان اتصال کوتاه و آرایش واقعی سیستم بررسی شود.

انتخاب بین RI72J C1، C2، C4 و C6

چهار مدل این محصول از نظر ساختار کلی یکسان هستند و تفاوت اصلی آن‌ها در جریان نامی است.

RI72J C1

مدل 1 آمپر برای مدارهای DC کم‌جریان که جریان طراحی آن‌ها در محدوده 1 آمپر قرار دارد.

RI72J C2

مدل 2 آمپر برای مدارهای DC با جریان طراحی بالاتر از C1 و حداکثر جریان کاری متناسب با این رنج.

RI72J C4

مدل 4 آمپر برای مدارهای DC با جریان طراحی حدود 4 آمپر، مشروط به هماهنگی کلید با کابل و شرایط نصب.

RI72J C6

مدل 6 آمپر برای مدارهای DC با جریان بالاتر در این گروه. در این مدل نیز ظرفیت جریان مجاز کابل باید قبل از انتخاب بررسی شود.

نکته مهم برای تکنسین: اگر فیوز مینیاتوری مرتباً تریپ می‌کند، افزایش آمپراژ از C4 به C6 یا از C6 به مدل بالاتر همیشه راه‌حل درست نیست. ابتدا باید علت اضافه‌جریان، جریان راه‌اندازی، اتصال کوتاه یا انتخاب نادرست کابل و کلید بررسی شود.

قیمت و خرید فیوز مینیاتوری ایسکرا RI72J

فیوز مینیاتوری دو پل Iskra RI72J در این گروه شامل مدل‌های C1، C2، C4 و C6 است و قیمت اعلامی این محصول 14.00 یورو است.

هنگام استعلام قیمت فیوز مینیاتوری بهتر است مدل دقیق مانند RI72J C1، RI72J C2، RI72J C4 یا RI72J C6 اعلام شود تا آمپراژ موردنظر به‌درستی مشخص شود.

برای انتخاب حرفه‌ای، اعلام ولتاژ DC، جریان بار، نوع مصرف‌کننده و کاربرد مدار نیز توصیه می‌شود؛ به‌خصوص در پروژه‌های خورشیدی و تابلوهای DC صنعتی.
