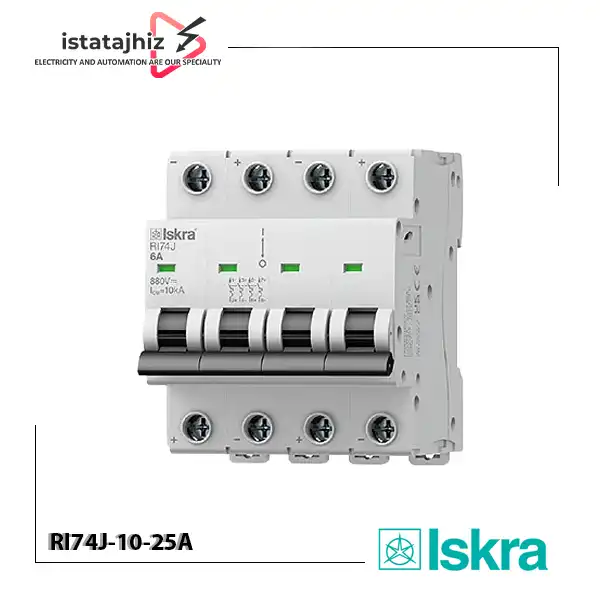

فیوز مینیاتوری چهار پل 10 تا 25 آمپر ایسکرا 1000 ولت

فیوز مینیاتوری Iskra RI74J از کلیدهای مینیاتوری تخصصی سری RI70J DC است که برای حفاظت مدارهای جریان مستقیم در برابر اضافه‌ بار و جریان‌های خطا طراحی شده است. این مدل در ساختار چهار پل (4P) عرضه می‌شود و برای آن ولتاژ نامی 880/1000V DC، مشخصه قطع C و مکانیزم حفاظتی حرارتی-مغناطیسی در نظر گرفته شده است.

گروه موردنظر این محصول شامل چهار آمپراژ 10، 16، 20 و 25 آمپر است. بنابراین کاربر می‌تواند متناسب با جریان طراحی مدار، سطح مقطع هادی و شرایط بهره‌برداری، مدل مناسب را انتخاب کند. ایسکرا در کاتالوگ رسمی برای این مدل‌ها کدهای سفارش مجزایی تعریف کرده است.

نکته مهم برای مهندسان برق این است که RI74J یک MCB چهارپل DC است و نباید با مدل چهارپل AC با همین جریان نامی اشتباه گرفته شود. طراحی مدارهای DC در ولتاژ بالا نیازمند توجه همزمان به ولتاژ کاری، قطبیت، جریان اتصال کوتاه و نحوه سیم‌بندی پل‌ها است.

مدل‌ های قابل انتخاب

این محصول در چهار مدل ارائه می‌شود:

• RI74J C10: جریان نامی 10 آمپر – کد سفارش 786.091.473
• RI74J C16: جریان نامی 16 آمپر – کد سفارش 786.091.475
• RI74J C20: جریان نامی 20 آمپر – کد سفارش 786.091.476
• RI74J C25: جریان نامی 25 آمپر – کد سفارش 786.091.477

تمام این مدل‌ های فیوز مینیاتوری دارای ساختار 4P و ولتاژ نامی 880/1000V DC هستند. طبق کاتالوگ رسمی، وزن مدل‌های C10 تا C25 برابر 468 گرم است.

منحنی C چیست؟

مدل‌های RI74J C10، C16، C20 و C25 همگی دارای مشخصه قطع C هستند.

منحنی C برای مدارهایی در نظر گرفته می‌ شود که علاوه بر جریان کاری، ممکن است در زمان راه‌ اندازی جریان لحظه‌ای بیشتری ایجاد کنند. بنابراین در برخی مدارهای صنعتی، منابع تغذیه و بارهای دارای جریان هجومی می‌تواند کاربرد مناسبی داشته باشد.

با این حال، انتخاب منحنی C نباید صرفاً بر اساس نوع مصرف‌کننده انجام شود. جریان راه‌ اندازی واقعی و رفتار بار باید با مشخصات حفاظتی مدار مقایسه شود.

چهار پل بودن RI74J چه اهمیتی دارد؟

یکی از مشخصات کلیدی این محصول، 4P بودن آن است.

خانواده RI70J DC ایسکرا با توجه به تعداد پل، ولتاژ نامی متفاوتی دارد:

• RI71J: یک پل – 1P – 220/250V DC
• RI72J: دو پل – 2P – 440/500V DC
• RI73J: سه پل – 3P – 660/750V DC
• RI74J: چهار پل – 4P – 880/1000V DC

بنابراین RI74J برای پیکربندی چهارپل و سطح ولتاژ بالاتر این خانواده طراحی شده است.

در مدار DC نباید چهار پل را صرفاً معادل «سه فاز + نول» در سیستم AC در نظر گرفت. نحوه اتصال هر چهار پل باید براساس قطبیت مدار، شماتیک سیستم و دیاگرام اتصال سازنده تعیین شود.

کاربردهای RI74J

RI74J برای کاربردهایی مناسب است که نیاز به حفاظت و قطع مدار DC چهارپل وجود دارد. از جمله کاربردهای قابل بررسی:

• تابلوهای توزیع DC
• تابلوهای حفاظت سیستم‌های فتوولتائیک
• تجهیزات و تابلوهای انرژی خورشیدی
• مدارهای DC صنعتی
• مدارهای کنترل و توزیع جریان مستقیم
• سیستم‌هایی که در بخش DC به حفاظت چهارپل نیاز دارند
• تجهیزات انرژی و برق DC با ولتاژ بالا
• مدارهای حفاظتی داخل تابلوهای صنعتی

ایسکرا خانواده RI70J را برای حفاظت DC و کاربردهایی از جمله تابلوهای سیستم‌های PV معرفی کرده است.

قیمت فیوز مینیاتوری چهار پل ایسکرا

این قیمت مربوط به گروه مدل‌های C10، C16، C20 و C25 بوده و قیمت ریالی کالا با توجه به نرخ ارز و شرایط تأمین می‌تواند تغییر کند.

برای خرید، مدل دقیق موردنظر یعنی C10، C16، C20 یا C25 را مشخص کنید. اگر در انتخاب آمپراژ تردید وجود دارد، جریان مصرفی، ولتاژ DC، نوع بار، طول مسیر کابل و سطح مقطع هادی اطلاعات مناسبی برای بررسی فنی انتخاب هستند.
