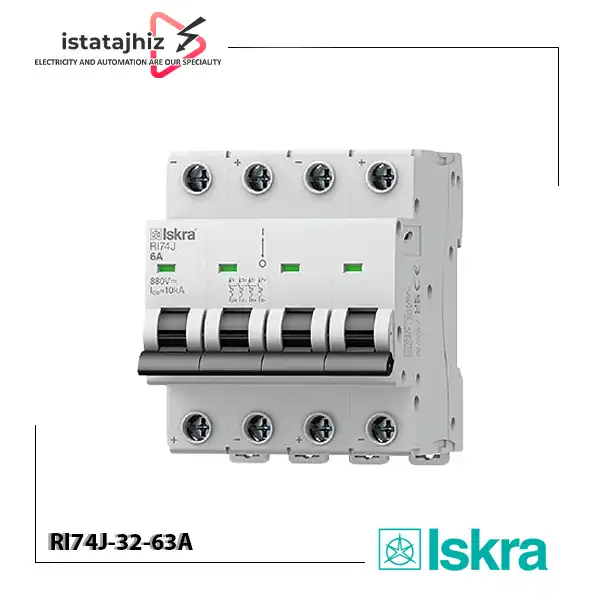

فیوز مینیاتوری چهار پل ایسکرا RI74J از سری RI70J، یک کلید حفاظتی DC چهارپل برای مدارهایی است که به حفاظت در برابر اضافه بار و اتصال کوتاه در سطح ولتاژ بالای DC نیاز دارند. این مدل با منحنی قطع C و مکانیزم حفاظتی حرارتی-مغناطیسی تولید شده و در جریانهای نامی 32، 40، 50 و 63 آمپر قابل انتخاب است. ایسکرا این خانواده را برای حفاظت مدارهای DC، از جمله تابلوهای مورد استفاده در سیستم های فتوولتائیک، ارائه کرده است.
مدل RI74J چهار پل دارد و ولتاژ نامی آن بسته به پیکربندی سیستم 880/1000V DC است. در نتیجه، انتخاب آن فقط بر اساس جریان مصرفکننده کافی نیست و باید ولتاژ واقعی مدار، ساختار اتصال قطبها، جریان اتصال کوتاه احتمالی، نوع بار و الزامات سیستم DC نیز بررسی شود.
مدلهای قابل ارائه
در محدوده 32 تا 63 آمپر، مدل های زیر از RI74J در کاتالوگ رسمی ایسکرا ثبت شدهاند:
- RI74J C32 — جریان نامی 32 آمپر — کد سفارش 786.091.478
- RI74J C40 — جریان نامی 40 آمپر — کد سفارش 786.091.479
- RI74J C50 — جریان نامی 50 آمپر — کد سفارش 786.091.480
- RI74J C63 — جریان نامی 63 آمپر — کد سفارش 786.091.481
هر چهار مدل چهارپل بوده و ولتاژ نامی 880/1000V DC دارند. وزن C32 و C40 برابر 468 گرم و وزن C50 و C63 برابر 482 گرم اعلام شده است.
عملکرد حفاظتی RI74J چگونه است؟
RI74J از مکانیزم Thermal-Magnetic استفاده میکند؛ یعنی حفاظت در برابر دو وضعیت اصلی در مدار را بر عهده دارد.
حفاظت حرارتی در برابر اضافهبار
زمانی که جریان مدار برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی کلید تحت تأثیر افزایش جریان گرم شده و مکانیزم قطع را فعال میکند. این عملکرد برای شرایطی مانند اضافهبار طولانیمدت اهمیت دارد.
بنابراین انتخاب بین مدلهای C32، C40، C50 و C63 باید بر اساس جریان مجاز کابل، جریان کاری واقعی و شرایط حرارتی نصب انجام شود؛ صرفاً انتخاب آمپراژ بالاتر برای جلوگیری از قطع ناخواسته، روش صحیح سایزینگ نیست.
حفاظت مغناطیسی در برابر اتصال کوتاه
در رخداد اتصال کوتاه، افزایش شدید جریان باعث عملکرد بخش مغناطیسی و قطع سریع مدار میشود. در مدارهای DC، ظرفیت و شرایط قطع به ولتاژ و آرایش مدار وابسته است؛ به همین دلیل مشخصات اتصال کوتاه باید با ولتاژ واقعی سیستم و الزامات پروژه تطبیق داده شود.
منحنی C در RI74J چه مفهومی دارد؟
RI74J با Characteristic C عرضه میشود. منحنی C معمولاً برای مدارهایی مناسب است که در زمان راه اندازی یا وصل اولیه، جریان لحظه ای بالاتری از جریان عادی دارند.
با این حال، منحنی C به تنهایی دلیل کافی برای انتخاب کلید نیست. در پروژه های صنعتی باید جریان نامی بار، جریان راه اندازی، مشخصات منبع DC و شرایط اتصال کوتاه بررسی شود.
کاربردهای فیوز مینیاتوری چهار پل ایسکرا RI74J
RI74J برای کاربردهایی مناسب است که حفاظت مدارهای DC در سطح ولتاژ بالا مورد نیاز باشد. از جمله:
- تابلوهای DC سیستمهای خورشیدی و فتوولتائیک
- مدارهای حفاظتی در تابلوهای توزیع DC
- بخشهای DC تجهیزات صنعتی
- مدارهای DC با ولتاژ بالا
- تابلوهای مرتبط با سیستمهای تولید و توزیع انرژی
- مدارهایی که نیاز به قطع و ایزولاسیون چهارپل دارند
خود ایسکرا نیز استفاده از نسخههای DC سری RI70J را برای حفاظت تابلوهای DC در سیستمهای PV معرفی کرده است.
انتخاب بین C32، C40، C50 و C63
چهار مدل این محصول از نظر ساختار اصلی مشابه هستند و تفاوت اصلی آنها در جریان نامی است.
RI74J C32: برای مدارهایی با جریان طراحی تا محدوده 32 آمپر، مشروط به تأیید جریان مجاز هادی و شرایط نصب.
RI74J C40: انتخاب مناسب برای مدارهای با جریان طراحی بالاتر که حفاظت 40 آمپر مورد نیاز است.
RI74J C50: برای مدارهایی که جریان نامی حفاظتی 50 آمپر مورد نیاز است.
RI74J C63: بالاترین جریان این گروه و مناسب مدارهایی که سایز کابل، جریان کاری و سایر پارامترهای حفاظتی برای 63 آمپر طراحی شدهاند.
نکته مهم برای تکنسینها: آمپراژ کلید مینیاتوری باید بر اساس کابل و مدار انتخاب شود، نه صرفاً توان مصرفکننده. افزایش آمپراژ فیوز مینیاتوری بدون بررسی ظرفیت جریاندهی هادی میتواند حفاظت مدار را کاهش دهد.
خرید فیوز مینیاتوری ایسکرا RI74J
برای خرید، ابتدا باید جریان نامی مورد نیاز، ولتاژ واقعی مدار DC، تعداد پل، جریان اتصال کوتاه احتمالی و سطح مقطع کابل مشخص شود. برای مثال، انتخاب C63 به جای C50 صرفاً برای جلوگیری از قطع کلید، در صورتی که کابل برای 63 آمپر طراحی نشده باشد، انتخاب مناسبی نیست.
ایستا تجهیز امکان تأمین تجهیزات برق صنعتی و اتوماسیون را برای مشتریان فنی و پروژههای صنعتی فراهم میکند. برای استعلام قیمت روز، موجودی و انتخاب مدل مناسب، میتوان مشخصات مدار یا کد دقیق RI74J را در اختیار واحد فروش قرار داد. ارسال تجهیزات به سراسر کشور نیز قابل انجام است.
راه های ارتباط با ایستاتجهیز جهت خرید:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
مزایای خرید از ایستا تجهیز:
- ارائه محصولات تخصصی برق صنعتی و اتوماسیون
- بررسی مشخصات فنی پیش از خرید
- ارائه قیمت بهروز
- امکان دریافت مشاوره برای انتخاب محصول
- دسترسی به پشتیبانی و خدمات پس از فروش
- ارسال تجهیزات به سراسر کشور
- چهارپل واقعی برای کاربردهای DC
- مناسب برای حفاظت مدارهای DC با ولتاژ بالا
- دارای نشانگر وضعیت کنتاکت
- ساختار مناسب برای تابلوهای صنعتی و PV
- مخصوص مدارهای DC است و جایگزین مستقیم MCBهای AC محسوب نمیشود.
- انتخاب آمپراژ صرفاً بر اساس جریان بار صحیح نیست و باید کابل و جریان اتصال کوتاه نیز بررسی شود.
- در ولتاژهای بالای DC، نحوه سیمبندی و قطبیت اهمیت زیادی دارد.
