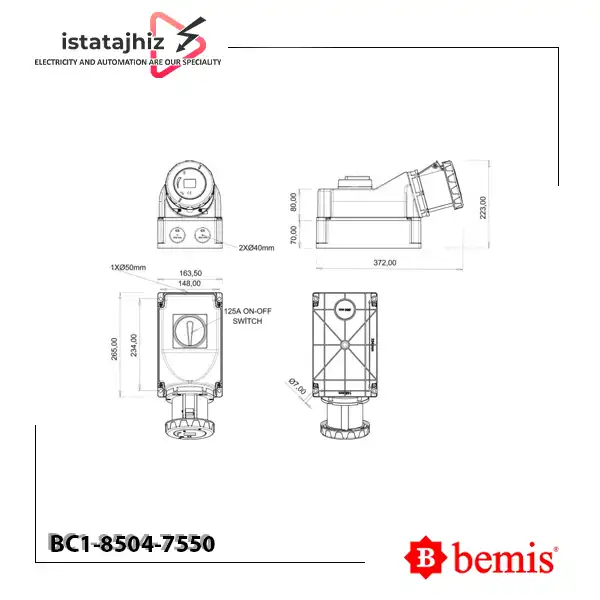

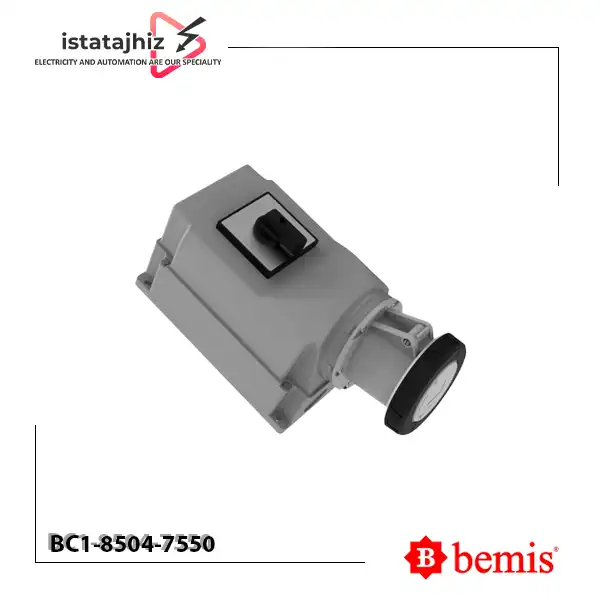

مادگی روکار دیواری بمیس BC1-8504-7550

مادگی روکار Bemis BC1-8504-7550 یک تجهیز اتصال برق صنعتی با جریان نامی 160 آمپر است که برای اتصال تجهیزات و ماشین‌آلات سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از نوع Low Voltage Surface Socket with Pako Switch بوده و علاوه بر اتصال صنعتی، به کلید قطع و وصل از نوع پَکویی (Pako Switch) مجهز است.

این مدل با آرایش قطب‌های 3P+E و چهار پین طراحی شده و برای سیستم‌های سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز مناسب است. درجه حفاظت IP67 نیز از ویژگی‌های مهم این محصول است که حفاظت در برابر نفوذ گردوغبار و آب را در شرایط استاندارد تعریف‌شده برای این درجه فراهم می‌کند.

مادگی BC1-8504-7550 دارای ترمینال‌های پیچی است. بدنه آن از مواد PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس برنج (Brass) هستند. طراحی روکار این محصول امکان نصب روی دیوار یا سطح تجهیزات صنعتی را فراهم می‌کند.

این محصول ساخت کشور ترکیه و تولید برند Bemis است و برای کاربردهایی که به اتصال سه‌فاز صنعتی همراه با کلید قطع و وصل نیاز دارند، قابل استفاده است.

مشخصات فنی مادگی Bemis BC1-8504-7550

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8504-7550
• نوع محصول : Low Voltage Surface Socket with Pako Switch
• نوع نصب : روکار / دیواری
• جریان نامی اتصال صنعتی : 160 آمپر
• آرایش قطب‌ها : 3P+E
• تعداد پین : 4 پین
• نوع برق : سه‌فاز
• ولتاژ نامی : 380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• نوع کلید : Pako Switch
• نوع ترمینال : پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : برنج

ویژگی‌های مادگی روکار 160 آمپر بمیس

• جریان نامی 160 آمپر
• مناسب برای برق سه‌فاز 380 تا 415 ولت
• آرایش 3P+E با چهار پین
• مجهز به کلید قطع و وصل پَکویی
• درجه حفاظت IP67
• طراحی روکار و دیواری
• موقعیت ساعت 7h
• بدنه ساخته‌شده از PA6 / ABS
• کنتاکت‌های برنجی
• دارای ترمینال‌های پیچی
• ساخت ترکیه توسط برند Bemis

IP67 در مادگی Bemis BC1-8504-7550 چه معنایی دارد؟

درجه حفاظت IP67 دو سطح حفاظت را مشخص می‌کند:

• رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.
• رقم 7: مقاومت در برابر نفوذ آب در شرایط غوطه‌وری موقت تعریف‌شده برای این استاندارد.

حفظ این سطح حفاظت به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است. همچنین باید بررسی شود که درجه حفاظت اعلام‌شده برای مجموعه کامل، شامل کلید و سایر اجزای نصب‌شده نیز می‌شود یا خیر.

کاربردهای مادگی روکار Bemis BC1-8504-7550

این محصول برای کاربردهایی مناسب است که به اتصال صنعتی سه‌فاز و امکان قطع و وصل برق از طریق کلید روی مجموعه نیاز دارند، از جمله:

1. ماشین‌آلات و تجهیزات صنعتی
2. خطوط تولید کارخانه‌ها
3. کارگاه‌ها و واحدهای تولیدی
4. سیستم‌های توزیع برق صنعتی
5. تجهیزات سه‌فاز پرمصرف
6. محل‌هایی که قطع و وصل اتصال باید از طریق کلید مجموعه انجام شود
7. محیط‌های صنعتی دارای گردوغبار و رطوبت، متناسب با شرایط نصب مجاز

راهنمای نصب مادگی BC1-8504-7550

• برای نصب این تجهیز، رعایت اصول ایمنی برق و دستورالعمل سازنده ضروری است.
• برق مدار را کاملاً قطع کرده و از بی‌برق بودن آن اطمینان حاصل کنید.
• محل مناسب نصب روکار روی دیوار یا سطح تجهیزات را مشخص کنید.
• سیم‌های سه‌فاز و ارت را مطابق آرایش 3P+E آماده کنید.
• سیم‌ها را بر اساس علائم ترمینال‌ها و نقشه سیم‌بندی سازنده متصل کنید.
• اتصالات پیچی را طبق دستورالعمل فنی محکم کنید.
• مادگی را روی سطح نصب کرده و وضعیت آب‌بندی مجموعه را بررسی کنید.
• پیش از راه‌اندازی، سیم‌بندی، اتصال ارت و عملکرد کلید قطع و وصل را بررسی کنید.

نکته فنی: مشخصات دقیق کابل قابل اتصال، گشتاور ترمینال، ظرفیت قطع کلید و نحوه عملکرد آن در اطلاعات ارائه‌شده مشخص نشده است. این موارد باید از کاتالوگ رسمی Bemis استخراج شوند. نصب تجهیز با جریان نامی 160 آمپر باید توسط متخصص برق واجد صلاحیت انجام شود.

قیمت مادگی Bemis BC1-8504-7550

قیمت Bemis BC1-8504-7550 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و بررسی موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید مادگی Bemis BC1-8504-7550 از ایستاتجهیز

برای خرید سوکت نری و مادگی صنعتی از برترین برندهای روز دنیا می‌توانید از ایستاتجهیز استعلام قیمت و موجودی دریافت کنید.

اهمیت موقعیت ساعت 7h در مادگی بمیس

موقعیت ساعت 7h یکی از مشخصات مهم در اتصالات صنعتی است و در سازگاری مکانیکی با پلاگ متقابل نقش دارد. هنگام انتخاب پلاگ مناسب برای BC1-8504-7550 باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ نامی هر دو تجهیز بررسی شوند.

کلید پَکویی در مادگی BC1-8504-7550

وجود Pako Switch امکان قطع و وصل مدار از طریق کلید تعبیه‌شده روی مجموعه را فراهم می‌کند. بااین‌حال، ظرفیت قطع، نحوه عملکرد و شرایط مجاز استفاده از کلید باید طبق کاتالوگ سازنده بررسی شود؛ جریان نامی مادگی به‌تنهایی ظرفیت قطع کلید را مشخص نمی‌کند.

تفاوت مادگی معمولی با مدل دارای کلید قطع و وصل

مادگی BC1-8504-7550 علاوه بر اتصال صنعتی سه‌فاز، دارای کلید قطع و وصل است. این ویژگی می‌تواند دسترسی به کنترل اتصال را ساده‌تر کند؛ اما انتخاب آن باید بر اساس نیاز مدار، مشخصات کلید و شرایط بهره‌برداری انجام شود.

نتیجه‌گیری

مادگی روکار Bemis BC1-8504-7550 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، 3P+E و چهار پین است که برای ولتاژ 380 تا 415 ولت طراحی شده و به کلید قطع و وصل پَکویی مجهز است.

درجه حفاظت IP67، موقعیت ساعت 7h، طراحی روکار، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی از مشخصات این محصول هستند. پیش از انتخاب نهایی، مشخصات عملکردی کلید و شرایط نصب باید با کاتالوگ رسمی Bemis تطبیق داده شوند.
