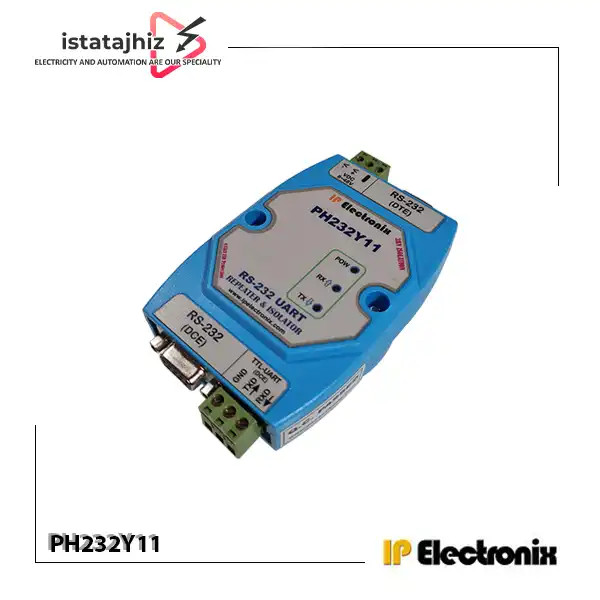

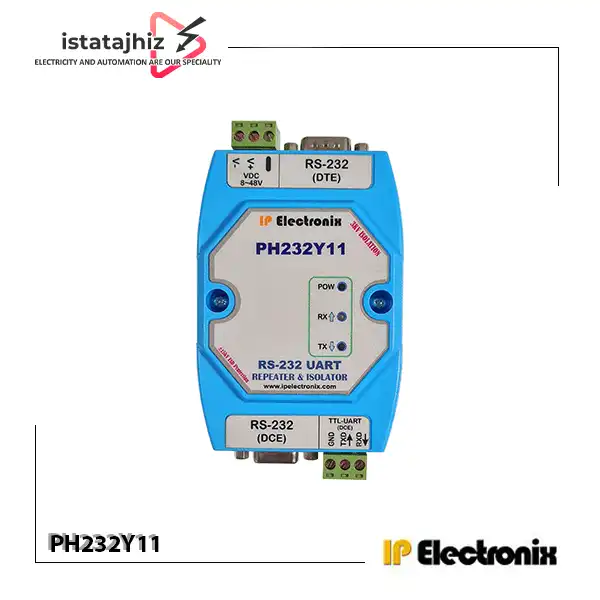

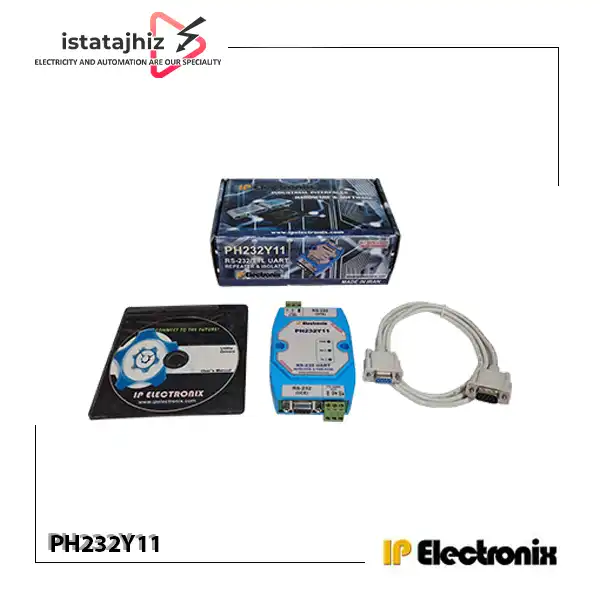

مبدل و ریپیتر RS-232 ایزوله IP Electronix PH232Y11

مبدل آی پی الکترونیکس PH232Y11 یک تکرار کننده، تقویت‌ کننده و ایزولاتور سریال RS-232 است که برای بهبود کیفیت ارتباطات سریال، افزایش طول مسیر ارتباطی و ایجاد جدا سازی الکتریکی بین دو سمت خط RS-232 طراحی شده است. این محصول علاوه بر رابط استاندارد RS-232، از TTL UART نیز پشتیبانی می‌کند و به همین دلیل می‌تواند مستقیماً در کنار برخی سیستم‌ های میکروکنترلری مورد استفاده قرار گیرد.

در مسیر های صنعتی، افزایش فاصله بین تجهیزات یا وجود نویز های الکتریکی می‌تواند باعث اختلال در ارتباطات RS-232 شود. PH232Y11 با تکرار و تقویت سیگنال و ایجاد ایزولاسیون اپتیکال و الکتریکی، برای کاهش اثر این عوامل در مسیر ارتباطی استفاده می‌شود. این دستگاه از ارتباط Full Duplex پشتیبانی می‌کند و برای ارتباطات نقطه به نقطه مناسب است.

عملکرد PH232Y11 چگونه است؟

استاندارد RS-232 معمولاً برای ارتباطات سریال در فواصل نسبتاً کوتاه استفاده می‌شود و در صورت افزایش طول کابل، کیفیت سیگنال می‌تواند تحت تأثیر نویز و افت سیگنال قرار گیرد. در چنین شرایطی PH232Y11 در مسیر ارتباط قرار گرفته و سیگنال را دریافت، تقویت و مجدداً ارسال می‌کند.

طبق مشخصات سازنده، با استفاده از این دستگاه می‌توان طول یک مسیر RS-232 را که از محدوده استاندارد ۱۵ متر فراتر می‌رود، حداقل تا ۳۰ متر افزایش داد؛ به‌گونه‌ ای که حدود ۱۵ متر در هر طرف دستگاه قرار می‌گیرد. این موضوع باعث می‌شود PH232Y11 برای ارتباط بین تجهیزاتی که در فاصله بیشتری از یکدیگر قرار گرفته‌ اند، کاربرد داشته باشد.

از طرف دیگر، وجود ایزولاسیون 3kV بین دو سمت ارتباط به جدا سازی الکتریکی بخش‌ های مختلف سیستم کمک می‌کند. این ویژگی در محیط‌ هایی که اختلاف پتانسیل زمین، نویز یا اختلالات الکتریکی می‌ تواند روی ارتباط سریال اثر بگذارد، اهمیت بیشتری پیدا می‌کند.

پشتیبانی از RS-232 و TTL UART

یکی از ویژگی‌ های کاربردی PH232Y11، پشتیبانی همزمان از ارتباط RS-232 و رابط TTL UART است. بنابراین این دستگاه تنها برای اتصال تجهیزات دارای پورت RS-232 کاربرد ندارد و می‌توان از آن در پروژه‌ هایی که یک سمت ارتباط به سیستم میکروکنترلری یا رابط UART متصل است نیز استفاده کرد.

به همین دلیل، این محصول را می‌توان در دسته مبدل ارتباطی صنعتی قرار داد که علاوه بر تکرار سیگنال، نقش حفاظتی و ایزولاسیون را نیز در مسیر ارتباط ایفا می‌کند.

ایزولاسیون و حفاظت در برابر نویز

PH232Y11 برای استفاده در محیط‌ های صنعتی طراحی شده و در ساختار آن حفاظت‌ هایی برای مقابله با عوامل مخرب الکتریکی در نظر گرفته شده است. این محصول دارای ایزولاسیون 3kV لحظه‌ ای و 500V DC پیوسته است و از حفاظت Surge تا 1500W و حفاظت ESD روی خطوط RS-232 نیز بهره می‌برد.

وجود این قابلیت‌ ها باعث می‌شود دستگاه در پروژه‌ هایی که تجهیزات ارتباطی در مجاورت منابع نویز، تجهیزات قدرت، تابلو های برق یا سایر تجهیزات صنعتی قرار دارند، کاربرد بیشتری داشته باشد.

سرعت و نوع ارتباط

PH232Y11 از سرعت‌ های ارتباط سریال در محدوده 300bps تا 230.4kbps پشتیبانی می‌کند. همچنین از حالت‌ های مختلف Parity شامل Even، Odd، None، Mark و Space پشتیبانی شده و سیگنال‌ های کنترلی کامل RS-232 مانند TxD، RxD، DTR، RTS، DSR، DCD، CTS و RI را پشتیبانی می‌کند.

این قابلیت‌ ها باعث می‌شود محصول برای طیف متنوعی از تجهیزات دارای رابط سریال مناسب باشد و در پروژه‌ هایی که به کنترل جریان داده و سیگنال‌ های کنترلی RS-232 نیاز دارند، محدودیت کمتری داشته باشد.

کاربرد های مبدل RS-232 ایزوله IP Electronix PH232Y11

مبدل ارتباطی صنعتی PH232Y11 بیشتر در پروژه‌ هایی استفاده می‌شود که ارتباط RS-232 باید در برابر نویز محافظت شود، طول مسیر افزایش پیدا کند یا بین دو بخش سیستم جدا سازی الکتریکی ایجاد شود. برخی از مهم‌ ترین کاربرد های آن عبارت‌اند از:

اتوماسیون صنعتی

برای برقراری ارتباط مطمئن‌ تر بین تجهیزات کنترلی، کامپیوتر های صنعتی، کنترلر ها و تجهیزات دارای پورت RS-232 در محیط‌ های صنعتی.

سیستم‌ های SCADA

در سیستم‌ های مانیتورینگ و کنترل که ارتباط سریال بین تجهیزات مختلف برقرار است، می‌توان از PH232Y11 برای تکرار و ایزوله کردن مسیر ارتباط استفاده کرد.

سیستم‌ های DCS

در پروژه‌ های کنترل توزیع‌ شده که تجهیزات مختلف از طریق رابط‌ های سریال با یکدیگر ارتباط دارند، ایزولاسیون می‌تواند به کاهش اثر نویز و اختلاف پتانسیل کمک کند.

تجهیزات مخابراتی و ارتباطی

برای تقویت و تکرار ارتباطات سریال در تجهیزاتی که از استاندارد RS-232 استفاده می‌کنند.

اتصال تجهیزات دارای UART

به دلیل پشتیبانی از TTL UART، این محصول می‌تواند در پروژه‌ هایی که یک سمت ارتباط به میکروکنترلر یا سیستم دارای رابط UART متصل است نیز مورد استفاده قرار گیرد.

افزایش طول مسیر RS-232

زمانی که فاصله مورد نیاز بین دو تجهیز از محدوده معمول ارتباط RS-232 بیشتر باشد، PH232Y11 می‌تواند به عنوان تکرار کننده در مسیر قرار گرفته و امکان افزایش طول ارتباط را فراهم کند.

مزایای استفاده از PH232Y11

• مناسب برای افزایش طول مسیر های RS-232
• کاهش تأثیر نویز های الکتریکی و الکترومغناطیسی روی ارتباط
• ایجاد جدا سازی الکتریکی بین دو بخش ارتباط
• پشتیبانی از تجهیزات دارای RS-232 و سیستم‌ های دارای TTL UART
• عملکرد دو طرفه و Full Duplex
• نصب ساده و Plug & Play بدون نیاز به تنظیمات پیچیده
• پشتیبانی از محدوده وسیع ولتاژ تغذیه
• دارای LED برای مشاهده وضعیت تغذیه و تبادل داده
• مناسب برای استفاده در پروژه‌ های اتوماسیون و کنترل صنعتی

نکات مهم هنگام انتخاب و استفاده

پیش از انتخاب PH232Y11 بهتر است نوع رابط تجهیزات دو طرف ارتباط، سرعت انتقال داده، طول کابل، شرایط نویزی محیط و ولتاژ تغذیه بررسی شود. این محصول برای تکرار و ایزوله‌ سازی ارتباط RS-232 طراحی شده و در صورتی که پروژه به تبدیل استاندارد RS-232 به RS-485 یا RS-422 نیاز داشته باشد، باید از مبدل مناسب همان استاندارد استفاده شود.

همچنین در زمان نصب، نوع کانکتور و سیگنال‌ های مورد نیاز تجهیزات متصل‌ شونده باید با رابط‌ های دستگاه تطبیق داده شود. وجود LEDهای وضعیت Power، Transmit و Receive نیز امکان بررسی سریع وضعیت دستگاه و تبادل داده را در زمان راه‌ اندازی فراهم می‌کند.

ابعاد و شرایط کاری

PH232Y11 دارای ابعاد 26 × 71.6 × 122 میلی‌ متر است و در محدوده دمایی 10- تا 70+ درجه سانتی‌ گراد کار می‌کند. تغذیه دستگاه نیز در محدوده گسترده 8 تا 48 ولت DC قرار دارد. این مشخصات امکان استفاده از آن را در طیف متنوعی از تابلو ها و تجهیزات کنترل و اتوماسیون صنعتی فراهم می‌کند.

قیمت و خرید مبدل RS-232 ایزوله IP Electronix PH232Y11

برای قیمت و خرید مبدل RS-232 ایزوله و ریپیتر IP Electronix مدل PH232Y11 می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام خرید، در صورت اعلام نوع تجهیزات، فاصله ارتباطی، سرعت مورد نیاز و شرایط محیطی پروژه، امکان بررسی مناسب بودن این مدل برای کاربرد مورد نظر نیز وجود دارد.
