مبدل و ریپیتر RS-232 یک به دو IP Electronix PH232Y12

IP Electronix PH232Y12 یک هاب، تکرار کننده، تقویت‌ کننده و ایزولاتور صنعتی RS-232 است که برای تبدیل یک خط ارتباطی RS-232 به دو پورت RS-232 مجزا و دوطرفه طراحی شده است. این ساختار به شما اجازه می‌دهد یک تجهیز دارای رابط RS-232 را به دو تجهیز دیگر متصل کنید و همزمان بین مسیر های ارتباطی، ایزولاسیون الکتریکی ایجاد شود.

این دستگاه علاوه بر ایجاد دو انشعاب از یک خط RS-232، می‌تواند به عنوان Repeater و Amplifier نیز مورد استفاده قرار گیرد. به کمک PH232Y12 می‌توان در مسیر های RS-232 که طول کابل یا شرایط نویزی محیط باعث افت کیفیت ارتباط می‌شود، سیگنال را تکرار و تقویت کرد. سازنده برای این مدل افزایش طول مسیر RS-232 از 15 متر به حداقل 30 متر را اعلام کرده است؛ یعنی حدود 15 متر در هر سمت تکرارکننده.

PH232Y12 چگونه کار می‌کند؟

ساختار PH232Y12 به صورت 1 به 2 است. یک پورت RS-232 در سمت ورودی قرار دارد و دو پورت RS-232 در سمت خروجی امکان اتصال به دو تجهیز مجزا را فراهم می‌کنند. ارتباط در هر سه پورت به صورت دو طرفه و Full Duplex انجام می‌شود.

بنابراین این محصول برای پروژه‌ هایی مناسب است که لازم است اطلاعات یک مسیر سریال RS-232 به دو تجهیز منتقل شود، بدون اینکه صرفاً از یک کابل یا اتصال انشعابی ساده استفاده شود. هر پورت دارای ایزولاسیون بوده و این موضوع باعث می‌شود تأثیر اختلاف پتانسیل و نویز های الکتریکی بین بخش‌ های مختلف سیستم کاهش پیدا کند.

PH232Y12 از استاندارد های TIA/EIA-232-F و ITU v.28 پشتیبانی می‌کند و برای انتقال داده در سرعت‌ های مختلف از 300bps تا 230.4kbps طراحی شده است. همچنین امکان پشتیبانی از حالت‌ های مختلف Parity و روش‌های گوناگون Flow Control وجود دارد.

ایزولاسیون 3kV و حفاظت در برابر نویز

یکی از مهم‌ ترین ویژگی‌ های PH232Y12، ایزولاسیون الکتریکی و اپتیکال بین پورت‌ های ارتباطی است. این دستگاه دارای ایزولاسیون 3kV لحظه‌ ای و 500V DC پیوسته است که برای جدا سازی بخش‌ های مختلف شبکه RS-232 اهمیت زیادی دارد.

در محیط‌ های صنعتی، کابل‌ های ارتباطی ممکن است در کنار کابل‌ های قدرت، موتور ها، درایو ها، کنتاکتور ها و سایر منابع تولید نویز قرار داشته باشند. در چنین شرایطی استفاده از یک مبدل ارتباطی صنعتی دارای ایزولاسیون می‌تواند به کاهش انتقال اختلالات الکتریکی و الکترومغناطیسی بین تجهیزات کمک کند.

PH232Y12 همچنین به حفاظت داخلی در برابر Surge و ESD مجهز شده است. حفاظت Surge تا 1500W و حفاظت ESD روی خطوط RS-232 تا بیش از ±15kV بر اساس HBM از جمله مشخصات اعلام‌ شده برای این محصول است.

ایجاد دو مسیر RS-232 از یک پورت

یکی از کاربرد های اصلی این محصول زمانی است که یک منبع RS-232 باید با دو تجهیز مختلف ارتباط داشته باشد. در این حالت، PH232Y12 مانند یک هاب سریال عمل می‌کند و امکان ایجاد دو مسیر مجزای RS-232 را فراهم می‌سازد.

این قابلیت در سیستم‌ هایی که نیاز به دریافت اطلاعات توسط دو تجهیز مختلف وجود دارد، کاربردی است. برای مثال، یک تجهیز کنترلی یا کامپیوتر صنعتی می‌تواند از طریق یک پورت به PH232Y12 متصل شود و دو پورت دیگر برای اتصال تجهیزات RS-232 مورد استفاده قرار گیرند.

برخلاف یک تقسیم‌ کننده ساده، PH232Y12 علاوه بر ایجاد انشعاب، قابلیت تکرار، تقویت و ایزوله‌ سازی سیگنال را نیز در اختیار سیستم قرار می‌دهد.

کاربرد های مبدل و ریپیتر RS-232 IP Electronix PH232Y12

IP Electronix PH232Y12 برای پروژه‌ هایی طراحی شده که در آن‌ ها به ایجاد دو مسیر RS-232، افزایش طول ارتباط یا جدا سازی الکتریکی تجهیزات نیاز است. مهم‌ ترین کاربرد های این محصول عبارت‌ اند از:

اتوماسیون صنعتی

برای ایجاد ارتباط بین PLC، کامپیوتر های صنعتی، کنترلر ها و تجهیزات دارای رابط RS-232 در محیط‌ های صنعتی.

سیستم‌ های SCADA

در سیستم‌ های مانیتورینگ و کنترل که اطلاعات از طریق ارتباط سریال منتقل می‌شود، PH232Y12 می‌تواند یک خط RS-232 را به دو مسیر مجزا تقسیم کند.

سیستم‌ های DCS

در سیستم‌ های کنترل توزیع‌ شده، ایزولاسیون بین تجهیزات می‌تواند به کاهش اثر نویز و اختلاف پتانسیل در مسیر های ارتباطی کمک کند.

تجهیزات مخابراتی

برای ایجاد ارتباط سریال بین تجهیزات مخابراتی یا افزایش انعطاف‌ پذیری مسیر های RS-232.

اتصال یک تجهیز به دو دستگاه RS-232

زمانی که یک منبع RS-232 باید به دو تجهیز مجزا متصل شود، PH232Y12 می‌تواند به عنوان هاب یک به دو مورد استفاده قرار گیرد.

افزایش طول ارتباط RS-232

در مسیر هایی که فاصله تجهیزات از محدوده استاندارد RS-232 بیشتر است، PH232Y12 می‌تواند به عنوان Repeater در مسیر قرار گرفته و طول ارتباط را افزایش دهد. سازنده افزایش طول مسیر تا حداقل 30 متر را برای این کاربرد اعلام کرده است.

مشخصات ارتباط سریال

PH232Y12 از سیگنال‌ های مختلف رابط RS-232 پشتیبانی می‌کند و طبق دیتاشیت، علاوه بر TxD و RxD، سیگنال‌ های کنترلی مانند RTS، CTS، DTR، DSR، DCD و RI نیز قابل پشتیبانی هستند. رابط ارتباطی دستگاه از کانکتور DB9 Male با ساختار DTE استفاده می‌کند.

این دستگاه از Baud Rateهای متداول 300، 600، 1200، 2400، 4800، 9600، 19200، 38400، 57600، 115200 و 230400bps پشتیبانی می‌کند. Data Bit در حالت‌های 5، 6، 7 و 8 بیت و Stop Bit در حالت‌های 1، 1.5 و 2 قابل استفاده است. همچنین Parityهای None، Even، Odd، Space و Mark پشتیبانی می‌شوند.

وجود این گزینه‌ ها باعث می‌شود PH232Y12 بتواند با طیف مناسبی از تجهیزات سریال صنعتی و کنترلی مورد استفاده قرار گیرد.

مزایای استفاده از IP Electronix PH232Y12

• ایجاد دو مسیر RS-232 از یک پورت
• مناسب برای توسعه و تقسیم مسیر های ارتباطی سریال
• قابلیت استفاده به عنوان Repeater و Amplifier
• ایزولاسیون الکتریکی و اپتیکال بین پورت‌ ها
• کاهش تأثیر نویز های الکتریکی و الکترومغناطیسی
• پشتیبانی از Full Duplex
• محدوده وسیع تغذیه 8 تا 48 ولت DC
• نصب Plug & Play و بدون نیاز به تنظیمات پیچیده
• مجهز به حفاظت Surge و ESD
• مناسب برای اتوماسیون صنعتی، SCADA و DCS

نکات مهم قبل از خرید PH232Y12

پیش از انتخاب این مدل بهتر است بررسی شود که تجهیزات مورد نظر از استاندارد RS-232 استفاده می‌کنند و به چه تعداد پورت نیاز دارند. PH232Y12 زمانی انتخاب مناسبی است که یک خط RS-232 باید به دو مسیر ارتباطی تقسیم شود یا لازم باشد در مسیر ارتباطی، تکرار و ایزولاسیون ایجاد شود.

همچنین باید سرعت انتقال داده، نوع Flow Control، طول کابل و شرایط نویزی محیط بررسی شود. اگر تجهیزات در محیطی با موتور، درایو، تابلو برق یا کابل‌ های قدرت قرار دارند، وجود ایزولاسیون و حفاظت‌ های داخلی PH232Y12 می‌تواند در طراحی مسیر ارتباطی اهمیت ویژه‌ ای داشته باشد.

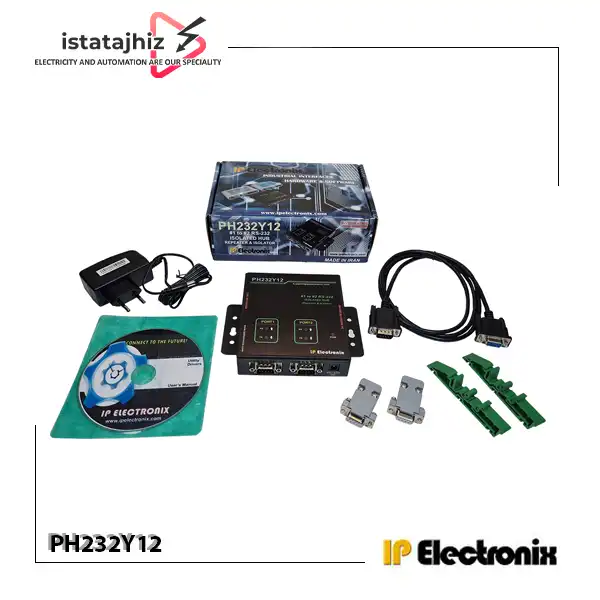

این دستگاه با تغذیه 8 تا 48V DC کار می‌کند و طبق اطلاعات سازنده، یک آداپتور 12 ولت نیز در بسته‌ بندی محصول ارائه می‌شود.

ابعاد و شرایط کاری

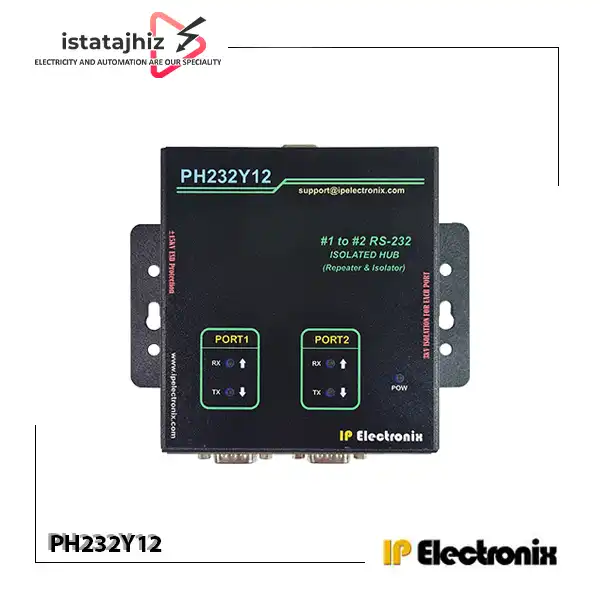

PH232Y12 دارای ابعاد تقریبی 145 × 118 × 27 میلی‌ متر است و در محدوده دمایی 10- تا 70+ درجه سانتی‌ گراد کار می‌کند. دستگاه دارای نشانگر های LED برای نمایش وضعیت تغذیه و تبادل اطلاعات است که هنگام نصب و عیب‌ یابی اولیه می‌توان از آن‌ ها برای بررسی وضعیت ارتباط استفاده کرد.

برای قیمت و خرید مبدل،هاب و ریپیتر RS-232 یک به دو IP Electronix مدل PH232Y12 می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام استعلام، اعلام نوع تجهیزات متصل‌ شونده، فاصله بین تجهیزات و سرعت ارتباط مورد نیاز می‌تواند به بررسی دقیق‌ تر مدل مناسب برای پروژه کمک کند.
