محافظ جان ترکیبی تک فاز 6 آمپر اشنایدر A9D31606

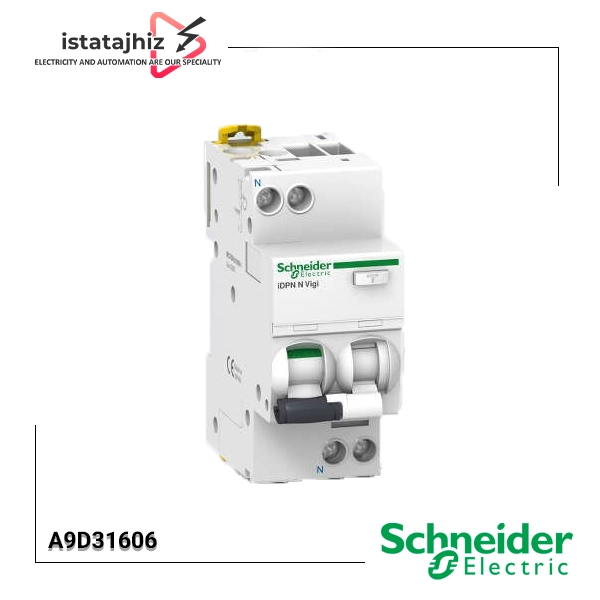

محافظ جان ترکیبی برند اشنایدر الکتریک مدل A9D31606 از خانواده Acti9 iDPN N Vigi یک کلید حفاظتی ترکیبی از نوع RCBO است که برای حفاظت مدارهای توزیع تک‌فاز در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین مورد استفاده قرار می‌گیرد. این تجهیز با ساختار 1P+N، جریان نامی 6 آمپر، منحنی قطع C و حساسیت جریان نشتی 30 میلی‌ آمپر طراحی شده است.

مزیت اصلی RCBO نسبت به استفاده جداگانه از کلید مینیاتوری و محافظ جان، ترکیب چند عملکرد حفاظتی در یک تجهیز است. در A9D31606، حفاظت اضافه‌جریان توسط واحد حرارتی-مغناطیسی انجام می‌شود و حفاظت نشتی جریان با حساسیت 30mA، مدار را در برابر خطاهای نشتی جریان محافظت می‌کند. اشنایدر این مدل را برای حفاظت مدارهای توزیع و حفاظت افراد در برابر برق‌گرفتگی ناشی از تماس مستقیم معرفی کرده است.

نکته مهم درباره وضعیت محصول: کد A9D31606 در سایت رسمی اشنایدر به‌عنوان محصول جایگزین‌شده نمایش داده می‌شود و مدل A9DE3606 به‌عنوان جایگزین معرفی شده است. بنابراین هنگام خرید A9D31606، بررسی موجودی، اصالت و وضعیت تولید محصول اهمیت دارد.

مشخصات فنی محافظ جان ترکیبی اشنایدر A9D31606

مشخصات اصلی این مدل عبارت‌اند از:

• برند: Schneider Electric
• خانواده محصول: Acti9
• سری: iDPN N Vigi
• کد فنی: A9D31606
• نوع تجهیز: RCBO؛ کلید محافظ جان ترکیبی با حفاظت اضافه‌جریان
• تعداد پل: 1P+N
• تعداد پل حفاظت‌شده: 1
• جریان نامی (In): 6A
• ولتاژ کاری نامی: 230 تا 240V AC
• فرکانس شبکه: 50Hz
• منحنی قطع: C
• تکنولوژی قطع: حرارتی-مغناطیسی
• حساسیت جریان نشتی: 30mA
• نوع حفاظت نشتی: Type AC
• عملکرد حفاظت نشتی: آنی (Instantaneous)
• تکنولوژی تشخیص جریان نشتی: مستقل از ولتاژ
• قدرت قطع نامی (Icn): 6kA
• قدرت قطع سرویس (Ics): 6kA، معادل 100% Icn
• محدوده عملکرد مغناطیسی: 5 تا 10 برابر جریان نامی
• قابلیت ایزولاسیون: دارد
• کلاس محدودکنندگی: Class 3
• ولتاژ عایقی نامی (Ui): 400V AC
• ولتاژ تحمل ضربه‌ای نامی (Uimp): 4kV

این مشخصات بر اساس اطلاعات منتشرشده توسط Schneider Electric و دیتاشیت محصول A9D31606 تنظیم شده‌اند.

محافظ جان ترکیبی A9D31606 چگونه عمل می‌کند؟

A9D31606 در واقع یک RCBO است؛ یعنی عملکرد حفاظت در برابر اضافه‌جریان و حفاظت در برابر جریان نشتی را در یک تجهیز ترکیب می‌کند.

در بخش اضافه‌جریان، مکانیزم حرارتی-مغناطیسی وظیفه قطع مدار را بر عهده دارد. قسمت حرارتی برای شرایط اضافه‌بار و قسمت مغناطیسی برای جریان‌های خطای شدید مانند اتصال کوتاه عمل می‌کند.

در بخش حفاظت نشتی نیز کلید با حساسیت 30mA طراحی شده است. زمانی که جریان باقی‌مانده مدار به سطح عملکرد حفاظتی برسد، مکانیزم محافظ جان عمل کرده و مدار را قطع می‌کند. مشخصات رسمی این مدل، عملکرد حفاظت نشتی را آنی و از نوع AC اعلام می‌کند.

به همین دلیل، این تجهیز می‌تواند در مدارهایی که هم حفاظت اضافه‌جریان و هم حفاظت در برابر نشتی جریان مورد نیاز است، نسبت به استفاده از چند تجهیز مجزا، راهکار فشرده‌تری ارائه کند.

تفاوت محافظ جان ترکیبی و محافظ جان معمولی چیست؟

یکی از اشتباهات رایج هنگام انتخاب تجهیزات حفاظتی، یکسان در نظر گرفتن کلید محافظ جان و محافظ جان ترکیبی است.

محافظ جان معمولی (RCCB) عمدتاً برای تشخیص و قطع جریان نشتی استفاده می‌شود و برای حفاظت اضافه‌بار و اتصال کوتاه به تجهیز حفاظتی دیگری مانند MCB نیاز دارد.

اما محافظ جان ترکیبی (RCBO) چند عملکرد را در یک تجهیز ارائه می‌دهد؛ یعنی علاوه بر حفاظت در برابر جریان نشتی، حفاظت اضافه‌بار و اتصال کوتاه نیز در آن وجود دارد.

A9D31606 در دسته RCBO قرار می‌گیرد و بنابراین برای مدارهایی طراحی شده که استفاده از یک تجهیز حفاظتی ترکیبی برای آن‌ها مناسب باشد.

کاربرد محافظ جان اشنایدر A9D31606

با توجه به جریان نامی 6 آمپر، این مدل برای مدارهایی مناسب است که جریان طراحی آن‌ها با ظرفیت 6A و الزامات حفاظتی مدار مطابقت داشته باشد.

کاربردهای آن می‌تواند شامل موارد زیر باشد:

• مدارهای روشنایی تک‌فاز
• مدارهای کنترلی و تغذیه تجهیزات کم‌مصرف
• مدارهای توزیع تک‌فاز با جریان نامی مناسب
• تابلوهای برق کوچک
• مدارهایی که نیاز به حفاظت هم‌زمان در برابر نشتی و اضافه‌جریان دارند

البته انتخاب کلید صرفاً بر اساس جریان نامی انجام نمی‌شود. جریان بار، سطح اتصال کوتاه احتمالی، نوع مصرف‌کننده، سطح مقطع کابل، سیستم زمین و الزامات طراحی مدار نیز باید بررسی شوند.

چرا حساسیت 30 میلی‌آمپر در A9D31606 اهمیت دارد؟

عدد 30mA یکی از مهم‌ترین مشخصات این مدل است. این عدد نشان‌دهنده حساسیت بخش حفاظت در برابر جریان نشتی است و نباید آن را با جریان نامی 6A اشتباه گرفت. 6A جریان نامی مدار از دید حفاظت اضافه‌جریان است، در حالی که 30mA مربوط به عملکرد حفاظت جریان باقیمانده یا نشتی است.

به بیان ساده:

6A → ظرفیت جریان نامی کلید

30mA → حساسیت حفاظت نشتی

این دو عملکرد مستقل از یکدیگر هستند و هرکدام برای نوع متفاوتی از خطای الکتریکی در نظر گرفته شده‌اند.

منحنی C در کلید A9D31606 یعنی چه؟

A9D31606 دارای منحنی قطع C است.

منحنی قطع، نحوه عملکرد بخش مغناطیسی کلید در برابر جریان‌های بالا را مشخص می‌کند. در این مدل، محدوده عملکرد مغناطیسی برابر 5 تا 10 برابر جریان نامی اعلام شده است. با توجه به جریان نامی 6A، این محدوده از نظر مشخصه مغناطیسی برابر حدود 30 تا 60 آمپر است.

با این حال، انتخاب منحنی C نباید صرفاً بر اساس این عدد انجام شود؛ نوع بار و جریان راه‌اندازی مصرف‌کننده نیز باید در انتخاب کلید لحاظ شود.

قدرت قطع 6kA در A9D31606 به چه معناست؟

قدرت قطع این مدل 6000A یا 6kA اعلام شده است. این پارامتر بیان می‌کند که کلید در شرایط تعریف‌شده استاندارد، قابلیت قطع جریان اتصال کوتاه مشخص‌شده را دارد. اشنایدر مقدار Icn برابر 6kA در 230 تا 240V AC و 50Hz را برای A9D31606 اعلام کرده است.

بنابراین در زمان انتخاب کلید، تنها توجه به جریان نامی 6A کافی نیست و باید جریان اتصال کوتاه احتمالی در محل نصب نیز با قدرت قطع کلید مقایسه شود.

راهنمای انتخاب A9D31606

اگر قصد دارید A9D31606 را برای یک مدار تک‌فاز انتخاب کنید، بهتر است موارد زیر را قبل از خرید بررسی کنید:

1. جریان مصرف‌کننده را بررسی کنید

A9D31606 دارای جریان نامی 6A است. بنابراین نباید صرفاً به دلیل تک‌فاز بودن مدار، این مدل را انتخاب کرد؛ جریان طراحی مدار باید با 6A و ظرفیت کابل هماهنگ باشد.

2. نوع بار را مشخص کنید

برای بارهای مختلف مانند روشنایی، تجهیزات الکترونیکی، موتور یا تجهیزات دارای جریان راه‌اندازی، رفتار جریان می‌تواند متفاوت باشد. منحنی C باید با شرایط واقعی مدار مطابقت داشته باشد.

3. جریان اتصال کوتاه محل نصب را در نظر بگیرید

قدرت قطع این مدل 6kA است. بنابراین باید بررسی شود که جریان اتصال کوتاه احتمالی در نقطه نصب از محدوده قابل تحمل کلید فراتر نرود.

4. نوع جریان نشتی را بررسی کنید

A9D31606 دارای حفاظت نشتی Type AC است. اگر نوع بار دارای تجهیزات الکترونیکی قدرت یا منابعی باشد که شکل موج جریان نشتی متفاوتی ایجاد می‌کنند، باید قبل از انتخاب RCBO، نوع مناسب حفاظت نشتی بررسی شود.

5. وضعیت موجودی و جایگزین محصول را بررسی کنید

از آنجا که Schneider Electric برای A9D31606 مدل A9DE3606 را به‌عنوان جایگزین معرفی کرده است، در زمان خرید باید مشخص شود که محصول موردنظر از موجودی اصلی و معتبر است یا نیاز به انتخاب مدل جایگزین دارد.

نصب و سیم‌بندی A9D31606

A9D31606 یک تجهیز 1P+N است که در آن یک پل برای حفاظت مدار و مسیر نول نیز در ساختار تجهیز وجود دارد. اطلاعات سازنده، محل قرارگیری نول را در این مدل سمت چپ اعلام می‌کند.

هنگام نصب باید سیم‌بندی دقیق مطابق نقشه و علائم درج‌شده روی خود تجهیز و مستندات سازنده انجام شود.

نکته مهم این است که نصب RCBO صرفاً به اتصال سیم‌های فاز و نول محدود نمی‌شود. مسیر سیم‌بندی باید به گونه‌ای باشد که مدار تحت حفاظت صحیح از تجهیز عبور کند و مسیرهای جریان مدار باعث عملکرد نادرست حفاظت نشتی نشوند.

نصب، تست و راه‌اندازی تجهیزات حفاظتی باید توسط فرد متخصص و مطابق مقررات و استانداردهای الکتریکی مربوطه انجام شود.

مزایای محافظ جان ترکیبی اشنایدر A9D31606

مهم‌ترین مزایای این مدل عبارت‌اند از:

• ترکیب حفاظت نشتی جریان و اضافه‌جریان در یک تجهیز
• جریان نامی 6A برای مدارهای کم‌مصرف
• حساسیت جریان نشتی 30mA
• منحنی قطع C
• حفاظت حرارتی-مغناطیسی
• ساختار فشرده 1P+N
• قدرت قطع 6kA
• قابلیت استفاده به‌عنوان تجهیز حفاظتی مدارهای توزیع تک‌فاز
• دارای نشانگر مکانیکی خطای زمین در قسمت جلویی
• طراحی و ترمینال‌بندی مناسب برای نصب آسان‌تر
• قابلیت ایزولاسیون مطابق مشخصات اعلام‌شده توسط سازنده

اشنایدر همچنین به وجود نشانگر مکانیکی قرمز در قسمت جلوی تجهیز برای نمایش خطای زمین و طراحی ترمینال و علائم سیم‌بندی برای تسهیل نصب اشاره کرده است.

قیمت محافظ جان ترکیبی اشنایدر A9D31606

قیمت A9D31606 به عواملی مانند وضعیت موجودی، اصالت کالا، شرایط تأمین و نوسانات بازار تجهیزات برق صنعتی بستگی دارد.از طرف دیگر، با توجه به اینکه Schneider Electric این کد را به‌عنوان محصول جایگزین‌شده نمایش می‌دهد، مقایسه قیمت آن با مدل جایگزین باید بر اساس وضعیت واقعی کالا و مشخصات فنی انجام شود، نه صرفاً کد محصول.

برای خرید، بهتر است علاوه بر قیمت، مواردی مانند اصالت برند، کد فنی دقیق، وضعیت تولید و سازگاری محصول با مدار موردنظر نیز بررسی شود.

خرید محافظ جان ترکیبی اشنایدر 6 آمپر A9D31606

اگر برای یک مدار تک‌فاز به RCBO با مشخصات 6A، منحنی C، حساسیت 30mA، نوع AC و قدرت قطع 6kA نیاز دارید، A9D31606 یکی از مدل‌ های شناخته‌شده سری Acti9 اشنایدر است. با این حال، پیش از خرید حتماً مشخصات فنی مدار و همچنین وضعیت فعلی تأمین این کد را بررسی کنید؛ زیرا Schneider Electric برای A9D31606 مدل A9DE3606 را به‌عنوان جایگزین معرفی کرده است.

در خرید تجهیزات حفاظتی، تطبیق جریان نامی، منحنی قطع، حساسیت نشتی، نوع RCBO، قدرت قطع و شرایط واقعی شبکه اهمیت بیشتری از انتخاب صرفاً بر اساس برند دارد.
