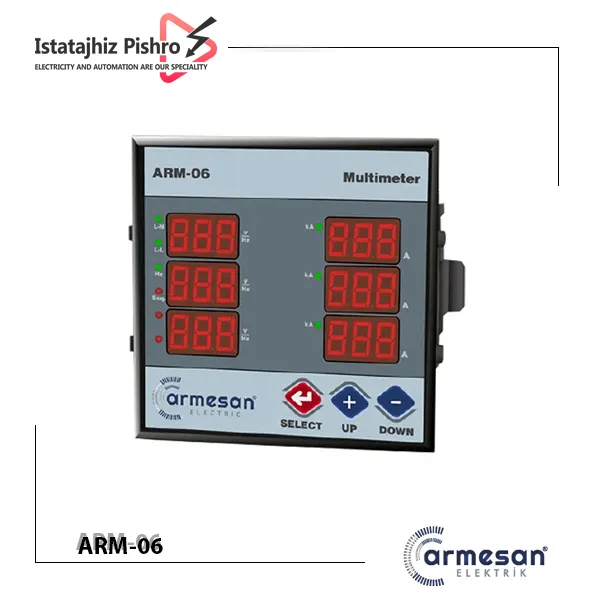

میتر تابلویی آرمسان مدل ARM-06

مولتی‌متر دیجیتال تابلویی Armesan ARM-06 یک مولتی‌متر پنلی سه‌فاز ساخت ترکیه است که برای اندازه‌گیری و نمایش هم‌زمان پارامترهای اصلی شبکه برق در تابلوهای صنعتی طراحی شده است. این دستگاه با نمایش ولتاژ، جریان و فرکانس شبکه، امکان پایش وضعیت الکتریکی مدار را از روی درب تابلو فراهم می‌کند و می‌تواند جایگزین چندین تجهیز اندازه‌گیری مجزا شود.

ARM-06 دارای ۶ نمایشگر سون‌سگمنت سه‌رقمی است که امکان مشاهده هم‌زمان مقادیر اندازه‌گیری‌شده را فراهم می‌کنند. سه نمایشگر برای پارامترهای ولتاژ و فرکانس و سه نمایشگر دیگر برای نمایش جریان فازهای مختلف در نظر گرفته شده‌اند. به این ترتیب اپراتور می‌تواند اطلاعات مهم شبکه را بدون نیاز به استفاده از چند آمپرمتر، ولت‌متر و فرکانس‌متر جداگانه مشاهده کند.

این مولتی‌متر تابلویی امکان اندازه‌گیری ولتاژ فاز به نول (L-N) و ولتاژ فاز به فاز (L-L) را دارد و جریان هر سه فاز را نیز از طریق ترانس جریان یا CT اندازه‌گیری می‌کند. نسبت CT از طریق تنظیمات دستگاه قابل تعریف است و می‌توان آن را از 5/5A تا 10000/5A متناسب با جریان مدار تنظیم کرد.

از دیگر قابلیت‌های مهم Armesan ARM-06 می‌توان به نمایش فرکانس شبکه، تشخیص خطای توالی فاز، نمایش جریان بر حسب آمپر یا کیلوآمپر و تغذیه گسترده 85 تا 260 ولت AC اشاره کرد. ابعاد استاندارد پنل 96×96 میلی‌متر نیز باعث می‌شود این مولتی‌متر به‌راحتی روی درب بسیاری از تابلوهای برق نصب شود.

مشخصات فنی مولتی‌متر Armesan ARM-06

• برند: Armesan
• مدل: ARM-06
• کشور سازنده: ترکیه
• نوع دستگاه: مولتی‌ متر دیجیتال تابلویی / پنل‌متر
• تعداد نمایشگر: ۶ نمایشگر سون‌سگمنت سه‌رقمی
• نمایش پارامترها: ولتاژ، جریان و فرکانس
• اندازه‌گیری ولتاژ فاز به نول: 1 تا 300V AC
• اندازه‌گیری ولتاژ فاز به فاز: 1 تا 500V AC
• دقت اندازه‌گیری: حدود ±1%
• ورودی جریان: 100mA تا 5.5A AC
• نسبت قابل تنظیم CT: از 5/5A تا 10000/5A
• فرکانس کاری: 50/60Hz
• ولتاژ تغذیه: 85 تا 260V AC
• توان مصرفی: کمتر از 5VA
• ابعاد پنل: 96×96 میلی‌متر
• ابعاد برش تابلو: 91×91 میلی‌متر
• درجه حفاظت: IP41 از قسمت جلو
• نوع ترمینال: سوکتی و جداشونده
• حداکثر سطح مقطع سیم: 1.5mm²
• دمای کاری: 5- تا 50+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب: 2000 متر
• وزن: حدود 250 گرم
• استانداردها و تأییدیه‌ها: CE و ISO-TSE

نمایش هم‌زمان ولتاژ، جریان و فرکانس

یکی از مزیت‌های ARM-06، طراحی نمایشگر آن است. دستگاه اطلاعات اندازه‌گیری‌شده را در دو بخش اصلی نمایش می‌دهد.

در بخش مربوط به ولتاژ و فرکانس، امکان مشاهده ولتاژهای فاز به نول یا فاز به فاز وجود دارد و LEDهای وضعیت، نوع پارامتر در حال نمایش را مشخص می‌کنند. در بخش دیگر، جریان سه فاز به‌صورت مجزا نمایش داده می‌شود.

این ساختار برای تابلوهایی که اپراتور نیاز دارد وضعیت چند پارامتر را به‌صورت سریع بررسی کند، کاربردی است و خواندن اطلاعات شبکه را ساده‌تر می‌کند.

قابلیت تنظیم نسبت ترانس جریان CT

برای اندازه‌گیری جریان‌های بالا، جریان مدار مستقیماً وارد مولتی‌متر نمی‌شود و از ترانس جریان CT با ثانویه 5 آمپر استفاده می‌شود. یکی از نکات مهم در انتخاب و تنظیم مولتی‌متر تابلویی، امکان تعریف نسبت CT متناسب با ترانس نصب‌شده در تابلو است.

در ARM-06 می‌توان نسبت CT را از 5/5A تا 10000/5A تنظیم کرد. برای مثال، اگر در تابلو از CT با نسبت 250/5A استفاده شده باشد، همین نسبت باید در تنظیمات دستگاه وارد شود تا مقدار جریان نمایش‌داده‌شده متناسب با جریان واقعی مدار باشد.

در نسبت‌های بالاتر از 1000/5A نیز نشانگر kA برای نمایش جریان در مقیاس کیلوآمپر فعال می‌شود.

نکته ایمنی: ثانویه ترانس جریان نباید هنگام برق‌دار بودن مدار اولیه به‌صورت مدار باز باقی بماند. سیم‌بندی CT باید مطابق نقشه سیم‌بندی سازنده و توسط فرد متخصص انجام شود.

تشخیص توالی فاز

ARM-06 علاوه بر اندازه‌گیری پارامترهای الکتریکی، به نشانگر توالی فاز (Phase Sequence) نیز مجهز شده است. این قابلیت برای تابلوهای سه‌فاز اهمیت دارد، زیرا جابه‌جایی ترتیب فازها می‌تواند در برخی تجهیزات، به‌خصوص موتورهای سه‌فاز، باعث تغییر جهت چرخش شود.

وجود LED اختصاصی خطای توالی فاز به اپراتور کمک می‌کند وضعیت ترتیب فازها را سریع‌تر بررسی کند.

کاربرد مولتی‌متر دیجیتال تابلویی Armesan ARM-06

با توجه به قابلیت اندازه‌گیری ولتاژ، جریان و فرکانس، این مولتی‌متر در انواع تابلوهای برق قابل استفاده است، از جمله:

• تابلوهای توزیع برق
• تابلوهای اصلی برق (MDP)
• تابلوهای کنترل موتور (MCC)
• تابلوهای بانک خازنی
• تابلوهای برق صنعتی
• تابلوهای کنترل و مانیتورینگ
• مدارهای سه‌فاز و تک‌فاز
• پروژه‌هایی که به پایش مستمر ولتاژ و جریان نیاز دارند

در تابلوهای بانک خازنی نیز می‌توان از مولتی‌متر برای پایش وضعیت ولتاژ و جریان شبکه استفاده کرد؛ البته این دستگاه وظیفه کنترل پله‌های خازنی را بر عهده ندارد و برای این کار باید از رگولاتور بانک خازنی استفاده شود.

نصب و سیم‌بندی ARM-06

مولتی‌متر دیجیتال Armesan ARM-06 به‌صورت پنلی نصب می‌شود و برای قرارگیری دستگاه روی درب تابلو به برش 91×91 میلی‌متر نیاز دارد. ابعاد قاب جلویی دستگاه نیز 96×96 میلی‌متر است.

ترمینال‌های جداشونده دستگاه، سیم‌بندی و عملیات سرویس یا تعویض مولتی‌متر را ساده‌تر می‌کنند. در زمان نصب باید سیم‌های ولتاژ، تغذیه و ثانویه ترانس‌های جریان مطابق نقشه اتصال سازنده به ترمینال‌های مربوطه متصل شوند.

تنظیم نسبت CT نیز باید بر اساس مشخصات واقعی ترانس جریان نصب‌شده در مدار انجام شود. وارد کردن نسبت اشتباه CT می‌تواند باعث نمایش نادرست جریان شود.

مزایای مولتی‌متر تابلویی Armesan ARM-06

• اندازه‌گیری چند پارامتر در یک دستگاه
• نمایش هم‌زمان جریان سه فاز
• نمایش ولتاژ L-N و L-L
• اندازه‌گیری فرکانس شبکه
• پشتیبانی از CTهای با نسبت‌های مختلف
• قابلیت تنظیم نسبت CT تا 10000/5A
• دارای نشانگر خطای توالی فاز
• نمایش جریان در مقیاس آمپر و کیلوآمپر
• ابعاد استاندارد 96×96 میلی‌متر
• دارای ترمینال‌های جداشونده
• مناسب برای تابلوهای صنعتی و توزیع برق
• تغذیه گسترده 85 تا 260 ولت AC

خرید مولتی‌متر دیجیتال تابلویی Armesan ARM-06

هنگام خرید مولتی‌متر تابلویی باید علاوه بر تعداد پارامترهای قابل اندازه‌گیری، به نوع شبکه، محدوده اندازه‌گیری ولتاژ، جریان ورودی، نسبت CT مورد استفاده، ابعاد برش تابلو و ولتاژ تغذیه دستگاه توجه شود.

Armesan ARM-06 برای پروژه‌هایی مناسب است که به یک مولتی‌متر پنلی با قابلیت نمایش ولتاژ، جریان و فرکانس و امکان استفاده از CTهای مختلف نیاز دارند. اگر نسبت CT، نوع شبکه یا نحوه اتصال دستگاه برای پروژه شما مشخص نیست، بهتر است پیش از خرید، مشخصات تابلو و ترانس‌های جریان بررسی شود
