میکروسوئیچ صلیبی اماس CSM04 (که در انگلیسی به آن Cross Limit Switch یا Crane Limit Switch هم گفته می‌شود) یکی از قطعات بسیار مهم در سیستم کنترل جرثقیل سقفی، دروازه‌ای و بازویی است. این نوع میکروسوئیچ وظیفه‌اش تشخیص موقعیت نهایی حرکت مکانیکی در محورهای مختلف (طول، عرض یا ارتفاع) است تا از برخورد یا آسیب‌های مکانیکی جلوگیری کند. در ادامه کاربرد آن را به‌صورت فنی و دقیق مرور می‌کنیم:
کاربرد میکروسوئیچ صلیبی Emas در جرثقیل
از کاربردهای این محصول میتوان به موارد زیر اشاره کرد:
کنترل حد حرکت قلاب یا واگن (Trolley):
هنگام بالا یا پایین آمدن قلاب، اگر حرکت از محدوده مجاز بیشتر شود، میکروسوئیچ صلیبی فعال شده و فرمان قطع به موتور یا تابلو کنترل می‌دهد تا از آسیب به سیم‌بکسل یا ضربه به انتهای مسیر جلوگیری شود.
توقف در موقعیت‌های انتهایی حرکت پل یا واگن:
در حرکت افقی جرثقیل، این میکروسوئیچ در دو انتهای مسیر نصب می‌شود تا بلافاصله در محل نهایی مسیر، جریان موتور را قطع کند و حرکت ایمن متوقف شود.
ایمنی در توقف اضطراری:
در مواقعی که محدودکننده‌های الکتریکی یا سنسورهای اصلی عمل نمی‌کنند، میکروسوئیچ صلیبی به عنوان آخرین خط ایمنی عمل می‌کند و مسیر برق را قطع می‌نماید.
اطمینان از عملکرد دو جهته:
به دلیل داشتن بازو یا عملگر صلیبی شکل (با چهار جهت چرخش)، این نوع سوئیچ می‌تواند هم‌زمان دو محور مختلف حرکت (مثلاً چپ/راست و جلو/عقب) را تحت کنترل داشته باشد.
اعلام وضعیت به PLC یا تابلو کنترل:
در سیستم‌های اتوماسیون جرثقیل یا تابلوی فرمان، سیگنال خروجی این میکروسوئیچ‌ها برای تعیین موقعیت نهایی یا ارسال هشدار توقف استفاده می‌شود.
ویژگی های کلیدی میکروسوئیچ صلیبی اماس CSM04 در کاربرد جرثقیل
- طراحی فلزی مقاوم در برابر لرزش، روغن و گرد و غبار
- دارای چند عملگر (X شکل یا صلیبی) برای کنترل چهار جهت
- مجهز به خروجی‌های NO/NC برای فرمان‌های ایمنی
- عمر الکتریکی بالا و پاسخ سریع
- نصب ساده در مسیر حرکتی قلاب یا کالسکه

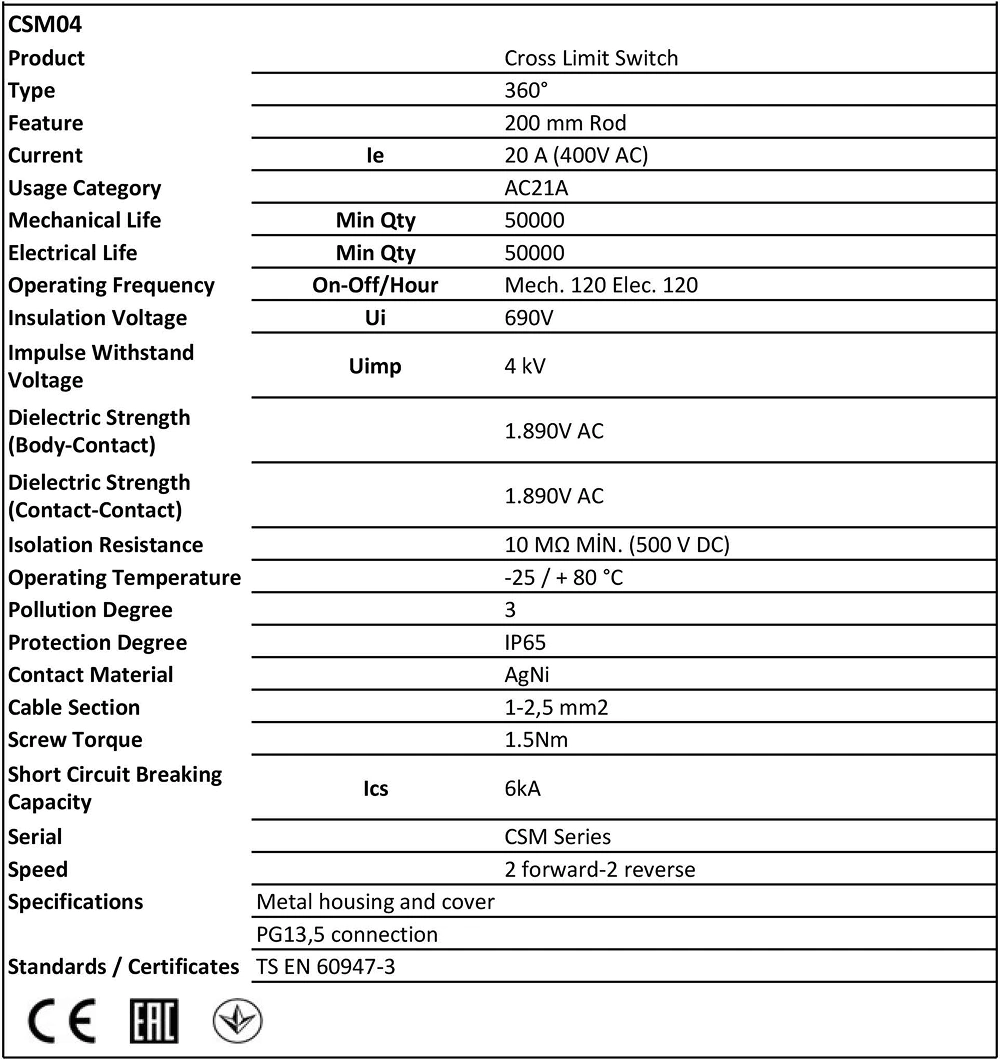

مشخصات فنی لیمیت سوئیچ CSM04 برند EMAS ترکیه
به طور خلاصه، میکروسوئیچ صلیبی جرثقیل بخشی از سیستم ایمنی و کنترلی است که از حرکت بیش از اندازه، تصادف مکانیکی، و آسیب به سازه یا بار جلوگیری می‌کند و یکی از اجزای حیات تابلو برق‌های صنعتی جرثقیل محسوب می‌شود…
