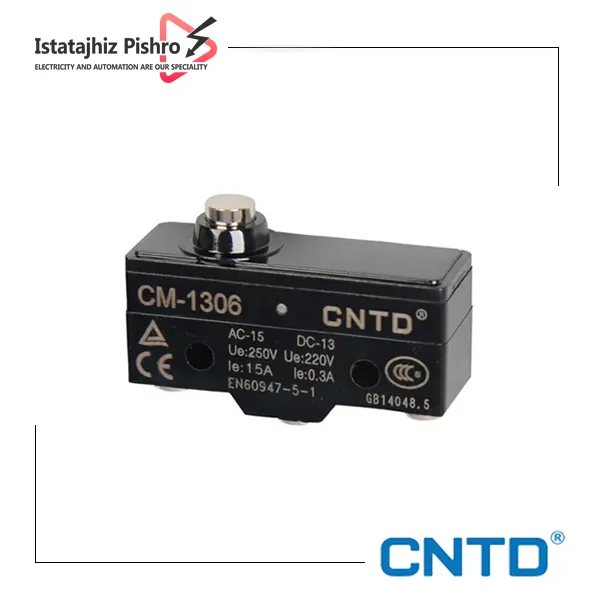

میکروسوئیچ فشاری CNTD مدل CM-1306

میکروسوئیچ فشاری CNTD مدل CM-1306 نمونه‌ای برجسته از تلفیق ابعاد کوچک با قابلیت‌های الکتریکی قوی در دنیای اتوماسیون صنعتی است. بر خلاف لیمیت سوئیچ‌های سنگین که بر مقاومت بدنه فلزی تمرکز دارند، سری CM-1306 به گونه‌ای طراحی شده است که بتواند در فضاهای محدود و داخل تجهیزات کوچک یا پنل‌های کنترلی فشرده، عملکرد سوئیچینگ دقیق و قابل اطمینانی را ارائه دهد. این محصول یک میکرو سوئیچ افقی است که معمولاً از عملگر پیستونی ساده (Plunger Type) یا پیستونی قرقره‌ای استفاده می‌کند تا در حداقل فضا، حداکثر بازدهی را داشته باشد. وجه تمایز اصلی CM-1306 ظرفیت فوق‌العاده‌ی سوئیچینگ آن است. با توانایی قطع و وصل جریان‌هایی تا ۱۵ آمپر در ۲۵۰ ولت متناوب، این میکروسوئیچ مینیاتوری، نه تنها یک سنسور موقعیت ساده نیست، بلکه یک قطعه کلیدی در مدارات قدرتی محسوب می‌شود که مستقیماً می‌تواند بارهای موتوری کوچک یا مدارهای کنترلی با توان بالا را مدیریت کند، بدون آنکه نیاز به رله‌های اضافی باشد.

در هسته داخلی این میکروسوئیچ، از کنتاکت‌های با آلیاژ نقره کادمیوم اکسید (AgCdO) استفاده شده است. این متریال به طور خاص برای تضمین پایداری در جریان‌های بالا و جلوگیری از پدیده‌ی فرسایش کنتاکت در زمان سوئیچینگ (Arcing) انتخاب شده است و به آن اجازه می‌دهد تا در فرکانس‌های عملیاتی بالا (تا ۲۰ عملیات در دقیقه) با مقاومت اولیه پایین‌تر از ۱۵ میلی‌اهم کار کند. سرعت عملکرد بالا (از ۰.۰۵ میلی‌متر بر ثانیه تا ۱ متر بر ثانیه) در مدل‌های پیستونی این سری، نشان‌دهنده‌ی واکنش سریع سوئیچ به محرک‌های مکانیکی است و آن را برای کنترل دقیق فرآیندها، باز و بسته شدن سریع شیرهای برقی یا تشخیص موقعیت‌های آنی در دستگاه‌های برش مناسب می‌سازد. در مجموع، CM-1306 یک راه‌حل اقتصادی و بسیار کارآمد برای مهندسانی است که در پروژه‌های خود، نیازمند دقت بالا، قابلیت سوئیچینگ قوی و اندازه فشرده هستند.

خرید میکروسوئیچ CM-1306

برای اطمینان از صحت عملکرد و دوام این قطعه حیاتی، ضروری است که خرید میکروسوئیچ صنعتی CNTD CM-1306 از منابع معتبر و دارای سابقه صورت پذیرد. ایستا تجهیز با توزیع تخصصی محصولات CNTD و تعهد به عرضه کالای اورجینال، این میکروسوئیچ را به طور مستقیم و بی‌واسطه تأمین می‌کند. مشتریان گرامی برای دریافت مشاوره تخصصی در مورد سازگاری این میکروسوئیچ افقی با نیازهای پروژه خود و تأیید مشخصات فنی ۱۵A/250V AC، می‌توانند با همکاران ما در فروشگاه مرکزی ایستا تجهیز در لاله‌زار تهران از طریق شماره‌های زیر تماس بگیرند.

تلفن ثابت : 02133988304  |  02133988303

واتساپ : 09028137383

قیمت میکروسوئیچ فشاری

ماهیت وارداتی بودن میکروسوئیچ مدل CM-1306 باعث شده تا قیمت آن ارتباط مستقیمی با نوسانات نرخ ارز در بازار بین‌المللی داشته باشد. فروشگاه ایستا تجهیز با ایفای نقش به عنوان توزیع‌کننده مستقیم، تمامی تلاش خود را به کار می‌بندد تا این محصول با کیفیت و اورجینال را با مناسب‌ترین قیمت‌های بی‌واسطه به دست صنعتگران برساند. از آنجا که نرخ ارز به صورت روزانه دچار تغییرات می‌شود، برای دریافت قیمت به‌روز و نهایی این محصول مینیاتوری با ظرفیت بالا، لازم است استعلام تلفنی را انجام دهید. ما علاوه بر قیمت مناسب، برای خرید های عمده و همکاری نیز تخفیفات ویژه ای در نظر گرفته ایم.

مشخصات فنی میکروسوئیچ CM-1306 برند CNTD

• حداکثر جریان قابل تحمل (AC): ۱۵ آمپر (A)
• حداکثر ولتاژ قابل تحمل (AC): ۲۵۰ ولت متناوب (V AC) (قابلیت تحمل تا ۳۸۰V AC در برخی شرایط)
• نوع میکروسوئیچ: افقی و مینیاتوری (Micro Switch / Horizontal Type)
• نوع عملگر: پیستونی یا فشاری ساده/قرقره‌ای (Plunger Type)
• سرعت عملکرد (Operation Speed): از ۰.۰۵ میلی‌متر بر ثانیه تا ۱ متر بر ثانیه
• فرکانس کاری (الکتریکی): حداکثر ۲۰ عملیات در دقیقه
• مقاومت کنتاکت (Contact Resistance): ۱۵ میلی‌اهم (mΩ) ماکزیمم (در حالت اولیه)
• جنس کنتاکت: آلیاژ نقره کادمیوم اکسید (AgCdO)
• ساختار کنتاکت: تک‌مدار (معمولاً SPDT یا مشابه، بسته به مدل دقیق پین‌ها)

کاربردهای میکروسوئیچ فشاری مدل CM-1306

به دلیل ابعاد کوچک و ظرفیت سوئیچینگ ۱۵ آمپری، این مدل در محیط‌هایی با فضای کم و نیاز به کنترل بارهای نسبتاً قوی به کار می‌رود:

• ابزارآلات برقی دستی: به عنوان سوئیچ‌های حد داخلی برای قطع و وصل خودکار مدار در مته‌ها، اره‌ها و سایر ابزارهای موتوری.
• تجهیزات دفتری: در دستگاه‌های کپی، پرینترها و اسکنرها برای تشخیص وضعیت درب‌ها، سینی‌های کاغذ یا موقعیت‌های نهایی حرکت.
• ماشین‌آلات بسته‌بندی: نظارت بر باز و بسته شدن فک‌ها یا تشخیص حضور محصول در ایستگاه‌های مختلف خط تولید.
• سیستم‌های تهویه (HVAC): سوئیچ حد در فن‌های کوچک یا دمپرهای تنظیم هوا که نیاز به یک سوئیچ سریع و قابل اعتماد دارند.

مزایا و ویژگی ها

• ظرفیت سوئیچینگ ۱۵A: قابلیت کنترل مستقیم بارهای الکتریکی نسبتاً بالا بدون نیاز به مدار واسط رله یا کنتاکتور اضافی.
• ساختار مینیاتوری و فشرده: ابعاد کوچک امکان نصب در فضاهای تنگ و تجهیزات داخلی با حجم محدود را فراهم می‌آورد.
• کنتاکت‌های AgCdO: استفاده از آلیاژ نقره کادمیوم اکسید، مقاومت مکانیکی و الکتریکی کنتاکت‌ها را در جریان‌های هجومی بهبود می‌بخشد.
• پایداری عملکرد: طراحی مهندسی برای حفظ مقاومت کنتاکت پایین (۱۵mΩ) در طول عمر مفید، تضمین‌کننده عملکرد دقیق.
• تنوع عملگر: سازگاری با انواع مختلف عملگرهای پیستونی و قرقره‌ای برای کاربردهای متنوع موقعیت‌یابی.
