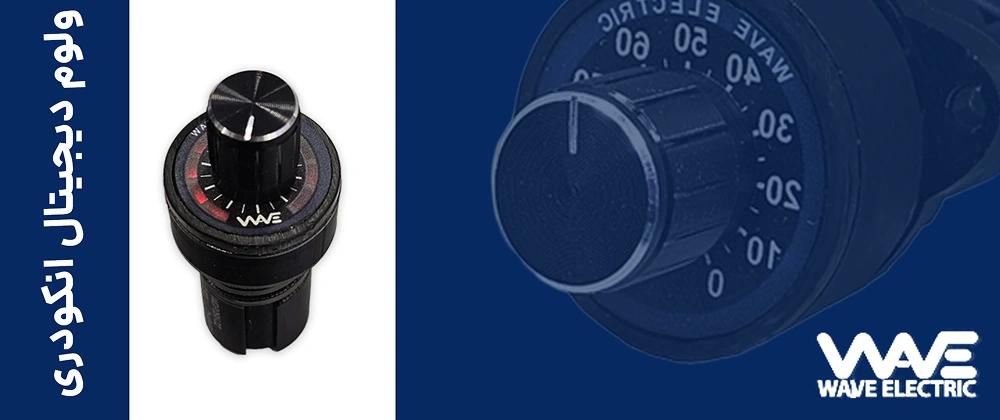

ولوم (پتانسیومتر) دیجیتال انکودری مدل WDP06V-22 از برند Wave Electric، یک قطعه کنترلی پیشرفته و با دقت بالا است که برای استفاده در سیستم های اتوماسیون صنعتی و تجهیزات الکترونیکی طراحی شده است. این محصول با تبدیل چرخش مکانیکی شفت به پالس های الکتریکی دیجیتال، جایگزینی ایدهآل و مدرن برای ولومهای آنالوگ سنتی محسوب میشود و امکان کنترل دقیق و قابل تکرار را برای اپراتور فراهم میکند.
طراحی استاندارد با قطر نصب 22 میلیمتر، این انکودر را برای نصب آسان بر روی پنلهای کنترل و تابلوهای فرمان کاملاً مناسب میسازد.
جدول مشخصات فنی پتانسیومتر دیجیتال
| مشخصه فنی | مقدار / توضیح |
|---|---|
| حداکثر فرکانس پاسخدهی (Max. Response Freq.) | 1 کیلوهرتز (1kHz) |
| نوع خروجی (Output Type) | 2 فاز A و B با اختلاف فاز 90 درجه (A, B Phase Output) |
| ولتاژ تغذیه (Supply Voltage) | 5 ولت DC یا 12-24 ولت DC (بسته به مدل) |
| دمای کاری (Operating Temperature) | 10- درجه سانتیگراد تا 70+ درجه سانتیگراد |
| قطر محل نصب (Mounting Diameter) | Ø 22 mm |
| نوع سیگنال خروجی (Output Signal) | TTL (برای مدل 5V) یا Push-Pull/Totem-pole (برای مدل 12-24V) |
| کد محصول (نمونهای) | WDP06V-22 (بر اساس درخواست) |
| عمر مکانیکی (Mechanical Life) | بیش از 1 میلیون دور چرخش |
| نوع قطعه | پتانسیومتر دیجیتال انکودری (Digital Encoder Potentiometer) |
| جنس بدنه (Body Material) | پلاستیک مهندسی (Engineering Plastic) / فلز |
| کاربردها (Applications) | تنظیم فرکانس اینورتر، کنترل دور موتور DC، تنظیم پارامتر در PLC و HMI |
| نوع اتصال (Connection) | دارای کابل به طول تقریبی 30 سانتیمتر (سیمهای Vcc, GND, A, B) |
| نوع شفت (Shaft Type) | شفت فلزی D-Cut به قطر 6 میلیمتر |
| تعداد پالس در هر دور (Resolution) | معمولاً 20 یا 30 پالس در هر دور (20/30 PPR) |
| درجه حفاظت (IP Rating) | معمولاً IP40 (پنل جلویی) |
| جریان مصرفی (Current Consumption) | معمولاً کمتر از 30 میلیآمپر (Max. 30mA) |
خرید پتانسیومتر دیجیتال انکودری
آیا به دنبال کنترل دقیق، تکرارپذیر و بدون استهلاک در سیستمهای صنعتی خود هستید؟ ولوم دیجیتال انکودری Wave Electric مدل WDP06V-22 پاسخی مدرن و قابل اعتماد به این نیاز است. این قطعه با تبدیل چرخش به پالسهای دیجیتال، خطای انسانی و نویزهای آنالوگ را حذف کرده و کنترلی بینقص را تضمین میکند.
چرا WDP06V-22 انتخاب اول حرفهای ها است؟
- دقت بسیار بالا: حذف خطای انسانی و نویزهای آنالوگ برای تنظیم دقیق پارامترها در اینورتر و PLC.
- عمر طولانی و بدون استهلاک: عملکرد پایدار و بدون نیاز به تعویض در طولانی مدت، بر خلاف ولومهای سنتی.
- نصب سریع و آسان: طراحی استاندارد ۲۲ میلیمتری برای جایگزینی و نصب آسان روی تابلوهای کنترل.
- کنترل کامل و هوشمند: قابلیت تشخیص جهت چرخش (فاز A/B) برای افزایش دقت در کنترلرها.
برای دریافت مشاوره فنی تخصصی، استعلام قیمت و ثبت سفارش ولوم دیجیتال انکودری WDP06V-22، با کارشناسان ما در ایستا تجهیز پیشرو تماس حاصل فرمایید.
تلفن: 02133988303 | 02133988304
واتس اپ: 09028137383

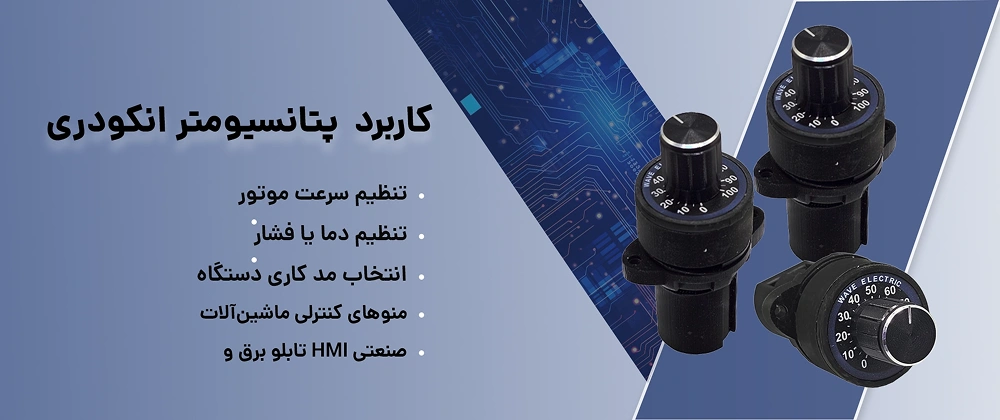

کاربردهای پتانسیومتر تابلویی
پتانسیومتر تابلویی (Panel Mount Potentiometer) یکی از اجزای اصلی در تابلوهای برق و کنترل صنعتی است که برای تنظیم و کالیبراسیون مقادیر الکتریکی بهصورت دستی به کار میرود. این قطعه با توجه به ساختار ساده و کارکرد دقیق، در بسیاری از سیستم های کنترل و اتوماسیون مورد استفاده قرار میگیرد.
در ادامه، کاربردهای اصلی آن به صورت دستهبندیشده آورده شده است:
۱. تنظیم سرعت و فرکانس در درایوها (Inverter / VFD)
۲. کنترل ولتاژ و شدت جریان
۳. تنظیم پارامترها در سیستمهای PLC و HMI
۴. کنترل موقعیت و زاویه در سیستمهای سروو و CNC
۵. کنترل گین (Gain) و حساسیت در تجهیزات اندازه گیری
۶. کنترل دستی فرمان در تابلوهای صنعتی و آموزشی

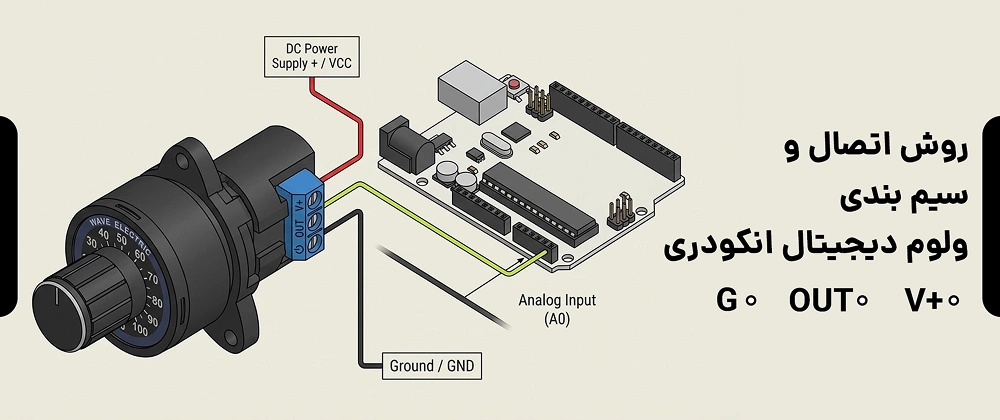

روش اتصال و سیم بندی ولوم دیجیتال انکودری
این ولوم دیجیتال قطر 22 میلی متر دارای اتصال ترمینال پیچی 3 تایی است که به شرح زیر سیم بندی میگردد
نکته: پتانسیومتر دیجیتال انکودری قطر 22 در صورت استفاده براتی اینورتر ها میتوان از تغذیه 0 الی 10 ولت این اینورتر ها استفاده کرد و نیازی به منبع تغذیه جداگانه نیست.
- طول عمر بسیار بالا (فاقد مسیر مقاومتی و سایشپذیر)
- مناسب تابلوهای صنعتی استاندارد Φ22
- امکان چرخش نامحدود (360 درجه واقعی)
- مقاوم در برابر لرزش و شرایط صنعتی
- سازگار با PLC، HMI و میکروکنترلر
- عدم تغییر مقدار بر اثر گرد و غبار یا رطوبت سبک
- نیاز به پردازش نرمافزاری (PLC یا MCU)
- عدم داشتن مقدار مطلق (در مدل Incremental)
- نیاز به تغذیه (معمولاً 5 یا 24 ولت)
