پاورمتر زیمنس 7KT0308

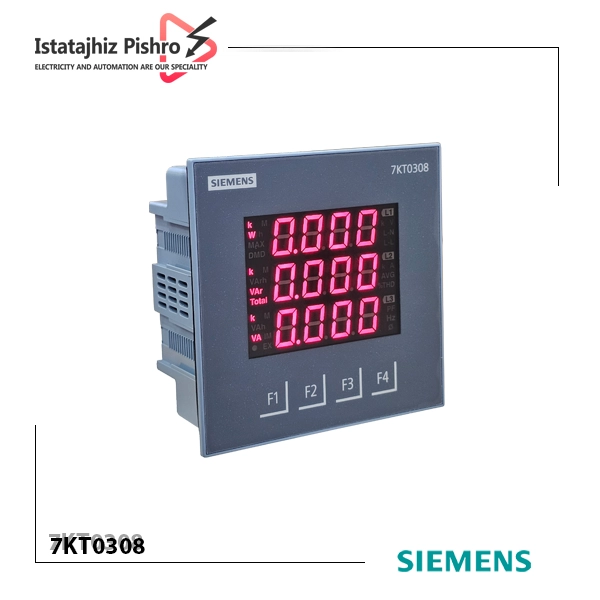

پاورمتر زیمنس 7KT0308 یک دستگاه نمایشگر LED چندخطی با طراحی مهندسی‌ساز برای نصب تابلویی است. این مولتی‌فانکشن متر پیشرفته توسط شرکت زیمنس جهت اندازه‌گیری و پایش دقیق مقادیر استاندارد الکتریکی در محیط‌های صنعتی طراحی شده است. این تجهیز با برخورداری از استانداردهای IEC و استاندارد مونتاژ الکترونیک IPC، انتخابی ایده‌آل برای تابلوهای برق، سیستم‌های اتوماسیون صنعتی و مدیریت انرژی است.

ویژگی‌های فنی و عملکردی پاورمتر زیمنس 7KT0308

این پاورمتر با استفاده از ترانسفورماتور جریان (CT) با ثانویه 1 و 5 آمپر، مقادیر را به صورت True RMS اندازه‌گیری کرده و دقت بالایی را در محیط‌های دارای هارمونیک ارائه می‌دهد.

• قابلیت مانیتورینگ از راه دور: از طریق پورت ارتباطی Modbus RTU (RS485)، امکان اتصال و پایش تا 255 دستگاه در یک شبکه وجود دارد. این قابلیت، یکپارچه‌سازی با نرم‌افزارهای اسکادا (SCADA) و سیستم‌های کنترلی را تسهیل می‌کند.
• درجه حفاظت: دارای استاندارد IP54 برای قسمت جلویی (پنل) و IP20 برای ترمینال‌های پشت دستگاه؛ مناسب برای استفاده در انواع تابلوهای برق در محیط‌های سرپوشیده.
• رابط کاربری: مجهز به 4 کلید لمسی نرم (F1 تا F4) با قابلیت‌های چندمنظوره برای پیمایش آسان در منوها و پارامترگذاری. قابلیت «تکرار خودکار» کلیدها، تنظیمات دستگاه را بسیار سریع و کاربرپسند کرده است.

قیمت پاور آنالایزر زیمنس 7KT0308

با توجه به نوسانات ارزی و تغییرات قیمت تجهیزات برق صنعتی، برای ارائه بهترین قیمت همکاری و همچنین اطمینان از موجودی انبار و تاریخ تولید (Batch)، قیمت‌ها به صورت روزانه به‌روزرسانی می‌شوند.

برای دریافت پیش‌فاکتور رسمی و لیست قیمت همکاری:

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

پارامترهای اندازه گیری شده توسط مولتی فانکشن میتر زیمنس

این دستگاه مولتی‌فانکشن، تمامی داده‌های حیاتی شبکه را با دقت بالا پایش می‌کند:

• ولتاژ (خط به خط و خط به نول)
• جریان سه فاز
• توان اکتیو، راکتیو و ظاهری سه فاز
• ضریب قدرت (Power Factor)
• فرکانس شبکه و انرژی مصرفی
• آنالیز هارمونیک (THD)

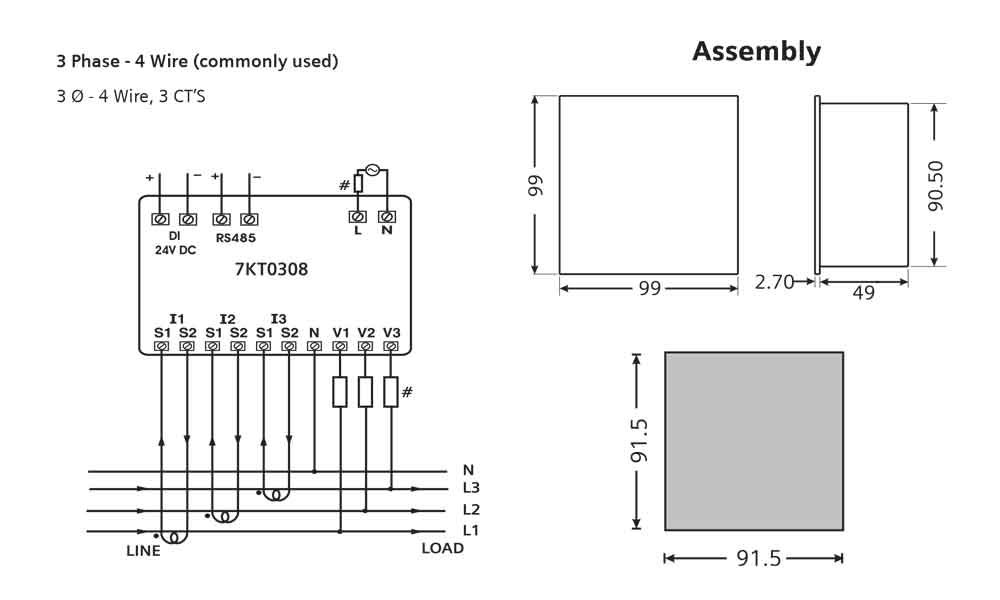

روشهای سیم بندر مولتی فانکشن میتر زیمنس

این تجهیز از پیکربندی‌های استاندارد شبکه پشتیبانی می‌کند:

1. 3Phase – 4 Wire (سه فاز چهار سیمه)
2. 3Phase – 3 Wire (سه فاز سه سیمه)
3. 2Phase – 3 Wire (دو فاز سه سیمه)
4. 1Phase – 2 Wire (تک فاز دو سیمه)

راهنمای نصب، راه‌اندازی و نکات ایمنی

برای حفظ ایمنی اپراتور و طول عمر دستگاه، رعایت موارد زیر الزامی است:

• ایمنی اتصال CT: قبل از جدا کردن ثانویه ترانسفورماتور جریان خارجی، حتماً از اتصال کوتاه بودن آن اطمینان حاصل کنید.
• حفاظت مدار: تجهیز فاقد فیوز داخلی است؛ لذا نصب فیوز خارجی 0.5 آمپر از نوع gG برای مدار تغذیه اکیداً توصیه می‌شود.
• کلید قطع‌کننده: نصب یک کلید برای کنترل قطع و وصل منبع تغذیه در دسترس اپراتور الزامی است.
• سیم‌کشی استاندارد: از کابل مسی (تک‌رشته یا رشته‌ای) با سطح مقطع 1 تا 2.5 میلی‌متر مربع با ظرفیت حمل جریان 6 آمپر استفاده کنید.
• نویز و تداخل: برای کاهش EMI، سیم‌ها باید کوتاه‌ترین اتصالات ممکن را داشته باشند و از منابع نویز داخلی تابلو دور بمانند.
• اولین استفاده: هنگام راه‌اندازی، محافظ ضد خش صفحه نمایش را جدا کنید.

موارد مهم در سیم بندی و سیم کشی:

۱. برای جلوگیری از خطر برق‌گرفتگی، منبع تغذیه تجهیزات باید در حین انجام سیم‌کشی خاموش نگه داشته شود.

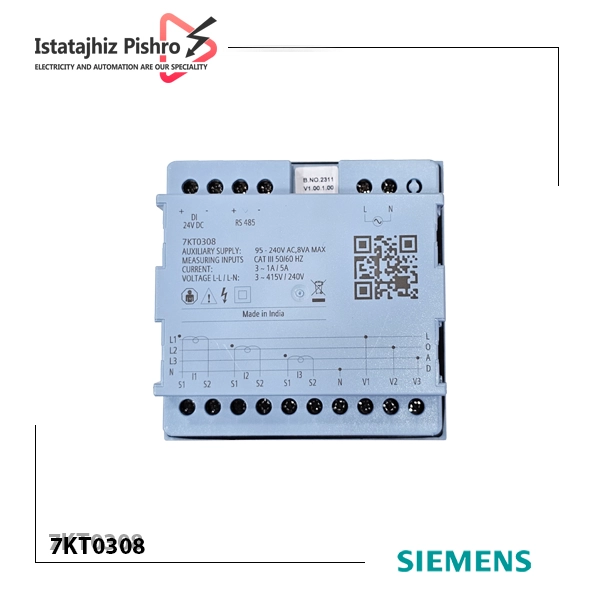

۲. سیم‌کشی باید کاملاً مطابق با طرح ترمینال انجام شود. از صحیح بودن تمام اتصالات اطمینان حاصل کنید.
۳. از ترمینال‌های قفل‌دار استفاده کنید.
۴. برای کاهش تداخل الکترومغناطیسی، استفاده از سیم‌هایی با رتبه‌بندی مناسب و پیچش‌های یکسان در اندازه مساوی باید با کوتاه‌ترین اتصالات انجام شود.
۵. چیدمان کابل‌های اتصال باید از هرگونه منبع EMI داخلی دور باشد.
۶. کابل مورد استفاده برای اتصال به منبع تغذیه، باید دارای سطح مقطع ۱ میلی‌متر مربع تا ۲.۵ میلی‌متر مربع باشد. این سیم‌ها باید ظرفیت حمل جریان ۶ آمپر را داشته باشند.
۷. باید از کابل مسی (کابل رشته‌ای یا تک رشته‌ای) استفاده شود.

کلید های روی دستگاه:

۴ کلید اختصاصی با برچسب‌های F1، F2، F3، F4 وجود دارد که از این ۴ کلید لمسی نرم برای خواندن پارامترهای پاور میتر استفاده می شود.

این کلیدها دارای چندین وظیفه هستند. وظایف و برچسب‌گذاری کلیدها با توجه به متن ورودی اپراتور تغییر می‌کند.

یک فشار کوتاه روی کلید، یک بار عملکرد را فعال می‌کند.

نگه داشتن طولانی‌تر کلید عملکرد تکرار خودکار را پس از تقریباً ۱ ثانیه فعال می‌کند.

عملکرد کلید به طور مکرر فعال می‌شود در حالی که کلید به طور مداوم لمس می‌شود.

تکرار خودکار، به عنوان مثال، برای افزایش سریع مقادیر هنگام پارامترگذاری دستگاه مفید است.

خرید پاور متر زیمنس 7KT0308 از فروشگاه ایستا تجهیز لاله زار

با خرید این محصول از ایستا تجهیز پیشرو ، از گارانتی و خدمات پس از فروش ما بهره مند می شوید.

متخصصان ما از شنبه تا پنج شنبه و از ساعت 9 صبح تا 5 عصر آماده پاسخگویی به مشتریان می باشند،جهت ارتباط با همکاران ما با شماره های 02133988303، 021339883040 و 09028137383 می توانید در ارتباط باشید .

متخصصان ما از خرید تا نصب کامل در کنار شما جهت انتخاب صحیح و خدمات پس از فروش هستند.

فروشگاه برق صنعتی ایستا تجهیز امکان ارسال بار مشتریان خود به توسط انواع روش های پست از جمله تیپاکس و باربری را دارد و در تمام روز های هفته بسته شما را به تمامی نقاط ایران ارسال خواهد کرد تا در کمترین زمان ممکن، کالا، به دست شما برسد.
