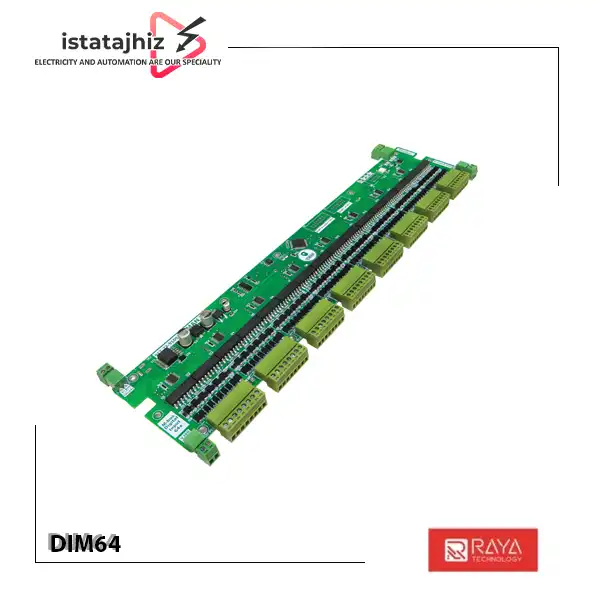

کارت ورودی دیجیتال مدباس 64 کاناله مدل DIM64

کارت ورودی دیجیتال DIM64 یک ماژول صنعتی برای دریافت و پایش 64 سیگنال دیجیتال و انتقال وضعیت ورودی‌ها به سیستم کنترل از طریق پروتکل Modbus RTU است. این کارت امکان جمع‌آوری تعداد زیادی از سیگنال‌های دیجیتال را در یک ماژول فراهم می‌کند و می‌تواند در سیستم‌های اتوماسیون صنعتی و پروژه‌های مانیتورینگ مورد استفاده قرار گیرد.

با استفاده از DIM64، وضعیت ورودی‌های دیجیتال از طریق شبکه مدباس خوانده شده و در اختیار پردازنده مرکزی یا PLC قرار می‌گیرد. این قابلیت برای پروژه‌هایی که تعداد زیادی سیگنال روشن و خاموش دارند، به متمرکزسازی جمع‌آوری اطلاعات و ساده‌تر شدن ساختار سیستم کنترل کمک می‌کند.

این ماژول دارای 64 کانال ورودی دیجیتال محافظت‌شده، نشانگرهای LED وضعیت و قابلیت تغییر آدرس نرم‌افزاری است. همچنین امکان استفاده از منبع تغذیه ایزوله برای تأمین انرژی مدار در نظر گرفته شده است.

ولتاژ کاری کارت 12 ولت است و ولتاژ فیدبک یا نمونه‌گیری ورودی‌ها نیز به‌صورت استاندارد 12 ولت در نظر گرفته شده است. امکان سفارش نسخه با ولتاژ نمونه‌گیری 24 ولت نیز طبق مشخصات ارائه‌شده وجود دارد.

مشخصات فنی کارت ورودی دیجیتال DIM64

• مدل : DIM64
• نوع محصول : کارت ورودی دیجیتال مدباس
• تعداد کانال ورودی : 64 کانال
• نوع ورودی : دیجیتال
• حفاظت ورودی‌ها : دارای ورودی‌های محافظت‌شده
• پروتکل ارتباطی : Modbus RTU
• قابلیت ارتباط با PLC : بله، از طریق شبکه Modbus RTU
• ولتاژ کاری : 12 ولت
• ولتاژ فیدبک یا نمونه‌گیری استاندارد : 12 ولت
• ولتاژ نمونه‌گیری سفارشی : 24 ولت
• منبع تغذیه : قابلیت اتصال منبع تغذیه ایزوله
• نشانگر وضعیت : LED
• تنظیم آدرس کقابل تغییر به‌صورت نرم‌افزاری

ویژگی‌های کارت ورودی دیجیتال 64 کاناله DIM64

1. دارای 64 کانال ورودی دیجیتال محافظت‌شده
2. امکان خواندن وضعیت ورودی‌ها از طریق Modbus RTU
3. قابلیت ارسال اطلاعات ورودی‌ها به پردازنده مرکزی یا PLC
4. پشتیبانی از تغییر آدرس ارتباطی به‌صورت نرم‌افزاری
5. دارای LED برای نمایش وضعیت
6. ولتاژ کاری 12 ولت
7. ولتاژ نمونه‌گیری استاندارد 12 ولت
8. امکان سفارش ولتاژ نمونه‌گیری 24 ولت
9. قابلیت اتصال منبع تغذیه ایزوله
10. مناسب برای سیستم‌های کنترل و پایش صنعتی

عملکرد کارت DIM64 چگونه است؟

کارت DIM64 وضعیت سیگنال‌های دیجیتال متصل به ورودی‌های خود را دریافت می‌کند و امکان خواندن این وضعیت‌ها را از طریق پروتکل Modbus RTU فراهم می‌سازد.

روند کلی عملکرد این ماژول به شکل زیر است:

• سیگنال‌های دیجیتال تجهیزات به ورودی‌های کارت متصل می‌شوند.
• کارت وضعیت هر ورودی را دریافت و ثبت می‌کند.
• وضعیت ورودی‌ها از طریق شبکه Modbus RTU قابل خواندن می‌شود.
• PLC یا کنترلر سازگار، اطلاعات را از طریق درخواست‌های مدباس دریافت می‌کند.
• پردازنده مرکزی بر اساس وضعیت ورودی‌ها، منطق کنترلی یا فرایند مانیتورینگ را اجرا می‌کند.

به این ترتیب، DIM64 امکان جمع‌آوری متمرکز تعداد زیادی سیگنال دیجیتال را فراهم می‌کند؛ بدون آنکه برای هر ورودی الزاماً به یک ماژول مستقل نیاز باشد.

ارتباط Modbus RTU در DIM64

Modbus RTU یک پروتکل ارتباطی صنعتی است که برای تبادل داده میان کنترلرها، تجهیزات اندازه‌گیری و ماژول‌های ورودی و خروجی استفاده می‌شود.

در کارت DIM64، وضعیت ورودی‌های دیجیتال از طریق این پروتکل در اختیار سیستم کنترل قرار می‌گیرد. قابلیت تغییر آدرس نرم‌افزاری نیز امکان تنظیم شناسه ارتباطی کارت را فراهم می‌کند تا در پیکربندی شبکه مدباس مورد استفاده قرار گیرد.

برای راه‌اندازی ارتباط، لازم است تنظیمات سریال، آدرس کارت و نحوه خواندن اطلاعات مطابق مستندات فنی دستگاه و تنظیمات PLC یا کنترلر هماهنگ شوند.

نکته فنی: آدرس رجیسترها، توابع Modbus پشتیبانی‌شده، نرخ انتقال داده و پارامترهای ارتباط سریال در اطلاعات فعلی مشخص نشده‌اند؛ بنابراین نباید مقادیر مشخصی بدون استناد به مستندات سازنده اعلام شوند.

ولتاژ کاری و ولتاژ نمونه‌گیری در DIM64

در مشخصات ارائه‌شده برای DIM64، دو موضوع مجزا مطرح شده است:

ولتاژ کاری کارت: 12 ولت

ولتاژ فیدبک یا نمونه‌گیری ورودی‌ها: 12 ولت به‌صورت استاندارد، با امکان سفارش نسخه 24 ولت

این دو مقدار را نباید بدون بررسی نقشه مدار یکسان در نظر گرفت. هنگام انتخاب محصول باید مشخص شود ولتاژ تغذیه مدار الکترونیکی و ولتاژ سیگنال‌های ورودی با نیاز سیستم سازگار هستند.

اگر پروژه به سیگنال‌های 24 ولتی نیاز دارد، پیش از سفارش باید نسخه سفارشی 24 ولت و شرایط اتصال آن با سازنده یا تأمین‌کننده هماهنگ شود.

کاربردهای کارت ورودی دیجیتال DIM64

کارت ورودی دیجیتال DIM64 در سیستم‌هایی کاربرد دارد که به دریافت و پایش تعداد زیادی سیگنال دیجیتال نیاز دارند، از جمله:

1. تابلوهای اتوماسیون صنعتی
2. سیستم‌های مبتنی بر PLC
3. پایش وضعیت کلیدها و کنتاکت‌های دیجیتال سازگار
4. دریافت سیگنال وضعیت تجهیزات صنعتی
5. مانیتورینگ وضعیت ماشین‌آلات
6. خطوط تولید و فرایندهای کارخانه‌ای
7. سیستم‌های جمع‌آوری داده صنعتی
8. پروژه‌های کنترل و مانیتورینگ مبتنی بر Modbus RTU

نوع دقیق سیگنال قابل اتصال، مانند کنتاکت خشک یا سیگنال ولتاژی، باید با مشخصات ورودی کارت مطابقت داشته باشد.

راهنمای نصب و راه‌اندازی DIM64

برای نصب صحیح کارت DIM64، رعایت اصول سیم‌کشی و دستورالعمل سازنده ضروری است.

• بررسی مشخصات: تعداد ورودی‌ها، ولتاژ نمونه‌گیری و نوع سیگنال‌های پروژه را مشخص کنید.
• تأمین تغذیه: ولتاژ کاری 12 ولت را مطابق مشخصات دستگاه تأمین کنید.
• اتصال ورودی‌ها: سیگنال‌های دیجیتال را بر اساس نقشه سیم‌بندی رسمی به کانال‌های مربوطه متصل کنید.
• بررسی ایزولاسیون: در صورت استفاده از منبع تغذیه ایزوله، الزامات اتصال و جداسازی الکتریکی را مطابق راهنمای سازنده رعایت کنید.
• تنظیم آدرس: آدرس نرم‌افزاری کارت را برای استفاده در شبکه Modbus RTU تنظیم کنید.
• اتصال به PLC: ارتباط کارت را با کنترلر مرکزی مطابق رابط و تنظیمات ارتباطی پشتیبانی‌شده برقرار کنید.
• آزمایش ورودی‌ها: وضعیت کانال‌ها و نشانگرهای LED را بررسی کرده و خواندن داده‌ها از طریق Modbus را آزمایش کنید.

نکته: نقشه ترمینال‌ها، روش دقیق تنظیم آدرس، جدول رجیسترها و جزئیات سیم‌بندی باید از مستندات فنی DIM64 دریافت شوند. پیش از سیم‌کشی، تغذیه مدار را قطع کنید.

قیمت کارت ورودی دیجیتال مدباس DIM64

قیمت کارت ورودی دیجیتال DIM64 به مشخصات سفارش، نسخه ولتاژ نمونه‌گیری، موجودی و شرایط بازار بستگی دارد. به‌ویژه اگر نسخه سفارشی 24 ولت موردنیاز باشد، مشخصات سفارش باید پیش از استعلام قیمت تعیین شود.

برای اطلاع از قیمت روز و موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید کارت ورودی دیجیتال DIM64 از ایستاتجهیز

برای خرید کارت ورودی دیجیتال مدباس 64 کاناله مدل DIM64 می‌توانید از ایستاتجهیز استعلام قیمت و اطلاعات فنی دریافت کنید.

نتیجه‌گیری

کارت ورودی دیجیتال DIM64 یک ماژول صنعتی 64 کاناله برای دریافت وضعیت سیگنال‌های دیجیتال و انتقال داده‌ها از طریق Modbus RTU به PLC یا پردازنده مرکزی است. قابلیت تغییر آدرس نرم‌افزاری، نشانگرهای LED، پشتیبانی از منبع تغذیه ایزوله و امکان سفارش نسخه با ولتاژ نمونه‌گیری 24 ولت از ویژگی‌های مهم آن هستند.

پیش از خرید و راه‌اندازی، ولتاژ نمونه‌گیری مناسب، نوع سیگنال‌های ورودی، نقشه سیم‌بندی و جدول رجیسترهای Modbus را بررسی کنید.
