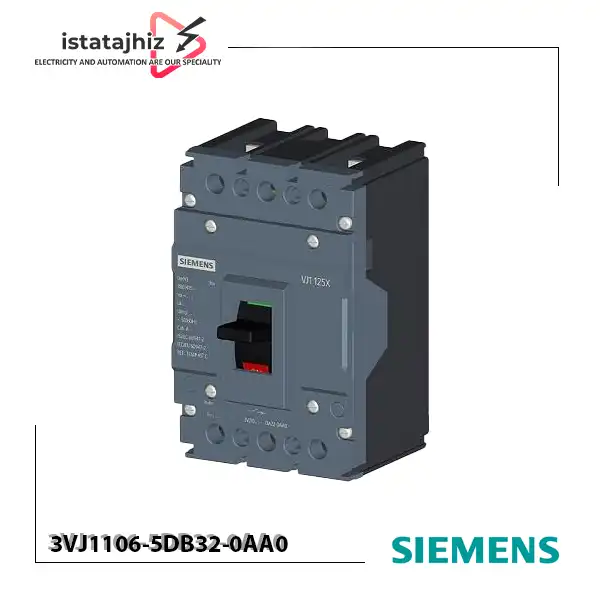

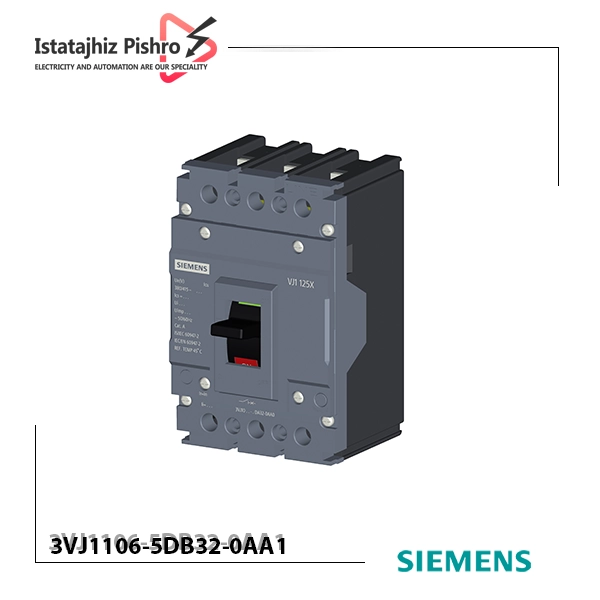

کلید اتوماتیک کامپکت سه پل 63 آمپر زیمنس

کلید اتوماتیک 63 آمپر سه پل زیمنس مدل 3VJ1106-5DB32-0AA0 یک کلید اتوماتیک کمپکت یا MCCB از سری 3VJ شرکت Siemens است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.

این مدل با جریان نامی 63 آمپر، ساختار 3 پل و قدرت قطع اتصال کوتاه 36 کیلوآمپر در ولتاژ 415 ولت AC برای استفاده در تابلوهای برق صنعتی، تجاری و تأسیسات فشار ضعیف طراحی شده است. کد 3VJ1106-5DB32-0AA0 در کاتالوگ زیمنس به‌عنوان مدل سه‌پل 63 آمپر با واحد حفاظتی Adjustable Thermal Fixed Magnetic (ATFM) معرفی شده است.

واحد حفاظتی این کلید دارای تنظیم حرارتی برای حفاظت در برابر اضافه‌بار است، در حالی که بخش مغناطیسی قابل تنظیم نیست و برای عملکرد در برابر جریان‌های اتصال کوتاه با مقدار ثابت طراحی شده است.

مشخصات فنی کلید اتوماتیک Siemens 3VJ1106-5DB32-0AA0

• برند Siemens / زیمنس
• سری 3VJ
• مدل 3VJ1106-5DB32-0AA0
• نوع کلید MCCB / کلید اتوماتیک کمپکت
• نوع حفاظت حرارتی – مغناطیسی
• تعداد پل 3 پل
• جریان نامی 63 آمپر
• فریم 3VJ11 / VJ1 125
• قدرت قطع اتصال کوتاه Icu 36 kA در 415V AC
• نوع واحد حفاظتی ATFM
• تنظیم حرارتی قابل تنظیم
• تنظیم مغناطیسی ثابت / غیرقابل تنظیم
• محدوده تنظیم حرارتی Ir 50.4 تا 63 آمپر
• عملکرد مغناطیسی Ii 630 آمپر
• استاندارد IEC 60947

کاربرد حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه

مشخصات مدل 63 آمپر و قدرت قطع 36kA در کاتالوگ رسمی سری 3VJ زیمنس ثبت شده است.

کلید اتوماتیک 3VJ1106-5DB32-0AA0 چگونه کار می‌کند؟

کلید اتوماتیک 3VJ1106-5DB32-0AA0 از دو مکانیزم اصلی برای حفاظت مدار استفاده می‌کند:

حفاظت حرارتی در برابر اضافه‌بار

بخش حرارتی کلید در برابر عبور جریان بیش از مقدار تنظیم‌شده واکنش نشان می‌دهد. در این مدل، مقدار عملکرد حفاظتی حرارتی قابل تنظیم است و محدوده تنظیم آن حدود 50.4 تا 63 آمپر است.

این قابلیت به طراح تابلو اجازه می‌دهد مقدار حفاظت اضافه‌بار را متناسب با جریان واقعی مدار تنظیم کند.

حفاظت مغناطیسی در برابر اتصال کوتاه

حفاظت مغناطیسی برای تشخیص جریان‌های بسیار بالا و شرایط اتصال کوتاه استفاده می‌شود. در مدل 3VJ1106-5DB32-0AA0 بخش مغناطیسی ثابت است و امکان تنظیم دستی مقدار آن وجود ندارد.

قدرت قطع 36 کیلوآمپر

یکی از مشخصات مهم این کلید، قدرت قطع اتصال کوتاه 36kA در 415 ولت AC است.

قدرت قطع نشان می‌دهد کلید در شرایط مشخص‌شده تا چه میزان جریان اتصال کوتاه احتمالی را می‌تواند به‌صورت ایمن قطع کند.

بنابراین هنگام انتخاب کلید اتوماتیک باید قدرت اتصال کوتاه احتمالی در محل نصب با قدرت قطع کلید مقایسه شود.

نکته: مقدار 36kA مربوط به شرایط و ولتاژ مشخص‌شده در مشخصات فنی محصول است و نباید صرفاً به‌عنوان یک مقدار عمومی برای تمام ولتاژها در نظر گرفته شود.

جریان نامی 63 آمپر

کلید 3VJ1106-5DB32-0AA0 دارای جریان نامی 63 آمپر است.

این مقدار نشان‌دهنده جریان نامی قابل عبور از کلید در شرایط کاری تعیین‌شده است. انتخاب کلید باید بر اساس جریان واقعی مدار، نوع بار، شرایط محیطی و الزامات حفاظتی انجام شود.

برای بارهای مختلف مانند موتورها، هیترها، تابلوهای توزیع و تجهیزات صنعتی، تنظیم و انتخاب صحیح جریان حفاظتی اهمیت زیادی دارد.

سه پل بودن کلید اتوماتیک زیمنس 3VJ1106-5DB32-0AA0

این مدل دارای 3 پل است و برای مدارهای سه‌فاز مورد استفاده قرار می‌گیرد.

هر سه مسیر فاز تحت حفاظت کلید قرار گرفته و هنگام بروز شرایط خطا، کلید می‌تواند مدار را مطابق مکانیزم حفاظتی خود قطع کند.

بنابراین این مدل برای تابلوهای برق سه‌فاز که به حفاظت کمپکت در محدوده 63 آمپر نیاز دارند، گزینه‌ای کاربردی است.

قابلیت تنظیم حرارتی و مغناطیسی ثابت

یکی از ویژگی‌های مهم 3VJ1106-5DB32-0AA0، استفاده از واحد حفاظتی ATFM یا Adjustable Thermal Fixed Magnetic است.

در این ساختار:

• بخش حرارتی قابل تنظیم است.
• محدوده تنظیم حرارتی تقریباً 50.4 تا 63 آمپر است.
• بخش مغناطیسی ثابت است.
• مقدار عملکرد مغناطیسی در مشخصات این مدل 630 آمپر اعلام شده است.

این ترکیب برای پروژه‌هایی مناسب است که نیاز به تنظیم حفاظت اضافه‌بار دارند، اما تنظیم جداگانه آستانه اتصال کوتاه موردنیاز نیست.

کاربردهای کلید اتوماتیک 63 آمپر زیمنس 3VJ

کلید اتوماتیک 3VJ1106-5DB32-0AA0 را می‌توان در انواع مدارهای فشار ضعیف و تابلوهای برق مورد استفاده قرار داد، از جمله:

• تابلوهای برق صنعتی
• تابلوهای توزیع برق
• تابلوهای کنترل موتور
• حفاظت فیدرهای سه‌فاز
• تجهیزات صنعتی
• ماشین‌آلات صنعتی
• مدارهای توزیع ساختمان
• تأسیسات تجاری
• خطوط تولید
• سیستم‌های برق کارخانه‌ها
• حفاظت کابل‌ها و تجهیزات الکتریکی
• مدارهای سه‌فاز با جریان نامی متناسب

سری 3VJ زیمنس برای کاربردهای صنعتی، ساختمان‌ها، زیرساخت‌ها و تأسیسات عمومی طراحی شده است.

مزایای کلید اتوماتیک زیمنس 3VJ1106-5DB32-0AA0

جریان نامی 63 آمپر

جریان نامی 63A این مدل آن را برای طیف متنوعی از فیدرها و مدارهای توزیع سه‌فاز مناسب می‌کند.

قدرت قطع 36 کیلوآمپر

قدرت قطع 36kA در 415V AC امکان استفاده از کلید را در مدارهایی با سطح اتصال کوتاه مناسب این ظرفیت فراهم می‌کند.

تنظیم حرارتی

قابلیت تنظیم بخش حرارتی امکان هماهنگ کردن حفاظت اضافه‌بار با جریان موردنیاز مدار را فراهم می‌کند.

حفاظت مغناطیسی ثابت

حفاظت مغناطیسی ثابت، ساختار حفاظتی مشخصی برای عملکرد در برابر جریان‌های شدید اتصال کوتاه فراهم می‌کند.

ساختار سه پل

طراحی سه‌پل برای مدارهای سه‌فاز مناسب است.

طراحی MCCB

ساختار کمپکت MCCB امکان استفاده از کلید را به‌عنوان تجهیز حفاظتی اصلی یا فیدر در بسیاری از تابلوهای برق فراهم می‌کند.

برند زیمنس

استفاده از تجهیزات حفاظتی زیمنس برای پروژه‌هایی که کیفیت ساخت، قابلیت اطمینان و هماهنگی تجهیزات اهمیت دارد، می‌تواند گزینه مناسبی باشد.

راهنمای نصب کلید اتوماتیک 3VJ1106-5DB32-0AA0

• پیش از هرگونه نصب یا سیم‌کشی، مدار را کاملاً بی‌برق کنید.
• مشخصات کلید شامل 63 آمپر، سه پل و قدرت قطع 36kA را با نیاز مدار مطابقت دهید.
• محل نصب را از نظر فضای کافی و شرایط تهویه بررسی کنید.
• کابل و تجهیزات اتصال را متناسب با جریان مدار انتخاب کنید.
• کلید را مطابق دستورالعمل سازنده در تابلو نصب کنید.
• ورودی و خروجی سه فاز را مطابق نقشه مدار به ترمینال‌های مربوط متصل کنید.
• مقدار تنظیم حرارتی را متناسب با جریان مدار و الزامات حفاظتی تعیین کنید.
• از مناسب بودن قدرت قطع کلید نسبت به جریان اتصال کوتاه احتمالی محل نصب اطمینان حاصل کنید.
• تمام اتصالات را از نظر استحکام و صحت سیم‌کشی بررسی کنید.
• پس از انجام کنترل‌های نهایی، راه‌اندازی مدار توسط تکنسین متخصص انجام شود.

نکته ایمنی: نصب و تنظیم کلید اتوماتیک در مدارهای قدرت باید توسط تکنسین متخصص انجام شود. انتخاب جریان حفاظتی و قدرت قطع باید بر اساس محاسبات واقعی مدار و مشخصات تابلو انجام گیرد.

نکات مهم هنگام خرید کلید اتوماتیک زیمنس 63 آمپر

پیش از خرید 3VJ1106-5DB32-0AA0 موارد زیر را بررسی کنید:

• جریان نامی مدار
• جریان نامی 63 آمپر
• سه‌فاز بودن مدار
• تعداد پل‌ها
• قدرت قطع موردنیاز
• سطح اتصال کوتاه محل نصب
• محدوده تنظیم حرارتی
• ثابت بودن حفاظت مغناطیسی
• نوع بار
• شرایط نصب داخل تابلو

به‌خصوص باید توجه داشت که 3VJ1106-5DB32-0AA0 یک مدل سه‌پل با واحد حفاظتی ATFM است و با مدل‌های چهارپل یا مدل‌های دارای حفاظت مغناطیسی قابل تنظیم نباید اشتباه شود.

قیمت کلید اتوماتیک 63 آمپر زیمنس 3VJ1106-5DB32-0AA0

قیمت کلید اتوماتیک زیمنس 63 آمپر سه پل 3VJ1106-5DB32-0AA0 با توجه به موجودی، شرایط بازار، واردات و زمان خرید متغیر است.

برای دریافت قیمت روز و استعلام موجودی این مدل می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام، کد کامل 3VJ1106-5DB32-0AA0 را اعلام کنید تا مدل دقیق بررسی شود.

خرید کلید اتوماتیک Siemens 3VJ1106-5DB32-0AA0 از ایستاتجهیز

برای خرید کلید اتوماتیک سه پل 63 آمپر زیمنس مدل 3VJ1106-5DB32-0AA0 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 63 آمپر جریان نامی، سه پل، قدرت قطع 36kA، حفاظت حرارتی قابل تنظیم و حفاظت مغناطیسی ثابت برای استفاده در مدارهای سه‌فاز و تابلوهای برق مناسب است.

پیش از خرید، جریان مدار، سطح اتصال کوتاه، نوع بار، تعداد پل‌ها و محدوده تنظیم موردنیاز را با مشخصات محصول مطابقت دهید.

جمع‌بندی

کلید اتوماتیک زیمنس 3VJ1106-5DB32-0AA0 یک MCCB سه‌پل 63 آمپر از سری 3VJ است که برای حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

این مدل دارای قدرت قطع 36kA در 415V AC، واحد حفاظتی ATFM، تنظیم حرارتی و حفاظت مغناطیسی ثابت است. همچنین محدوده تنظیم حرارتی آن حدود 50.4 تا 63 آمپر و مقدار عملکرد مغناطیسی آن 630 آمپر اعلام شده است.

در زمان انتخاب این کلید، علاوه بر جریان 63 آمپر، باید سطح اتصال کوتاه، نوع بار، تعداد پل‌ها و محدوده تنظیم حفاظتی موردنیاز نیز بررسی شود.
