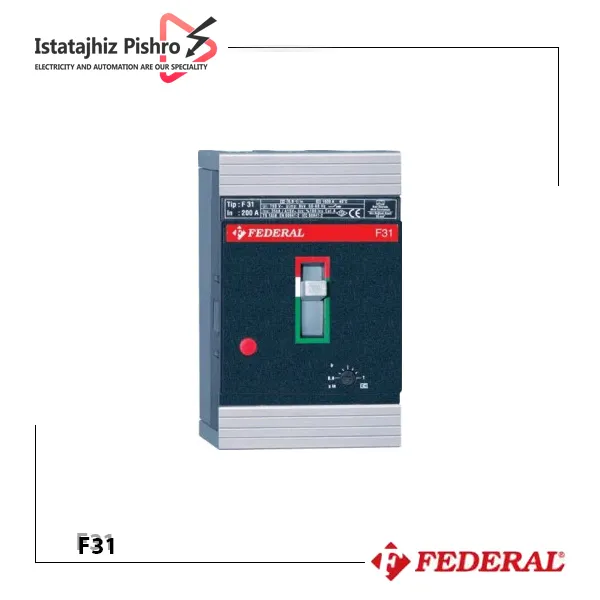

کلید اتوماتیک کمپکت (MCCB) فدرال مدل F31 با جریان نامی ۲۰۰ آمپر، راهکاری قابلاطمینان برای حفاظت از مدارهای توزیع برق در برابر اضافهبار (Overload) و اتصال کوتاه (Short Circuit) است. این تجهیز با برخورداری از مکانیزم حفاظتی حرارتی-مغناطیسی (Thermal-Magnetic)، امنیت تجهیزات پاییندست و کابلهای تغذیه را تضمین میکند.
مشخصات فنی کلید اتوماتیک F31 200A
| ویژگی | مشخصات فنی |
|---|---|
| نوع تجهیز | کلید اتوماتیک کمپکت (MCCB) |
| سری مدل | F31 |
| تعداد پل | ۳ پل (3P) |
| جریان نامی (In) | ۲۰۰ آمپر |
| مکانیزم عملکرد | حرارتی-مغناطیسی (ثابت) |
| کاربرد | توزیع قدرت و حفاظت مدار |
| استاندارد | IEC/EN 60947-2 |
کاربردهای کلیدی F31
این کلید اتوماتیک بهطور گسترده در صنایع و پروژههای زیر استفاده میشود:
- تابلوهای توزیع اصلی و فرعی: به عنوان کلید ورودی (Incomer) یا خروجی (Feeder) در تابلوهای توزیع ساختمانهای تجاری و اداری.
- تغذیه تابلوهای فرعی: حفاظت از کابلهای اصلی که برق را به تابلوهای کنترل موتور (MCC) یا تابلوهای روشنایی میرسانند.
- صنایع سبک و سنگین: حفاظت از خطوط تولید و دستگاههای صنعتی بزرگ که نیاز به جریان نامی ۲۰۰ آمپر دارند.
- تأسیسات ساختمان: حفاظت از پمپهای آتشنشانی، آسانسورهای سنگین و سیستمهای تهویه مطبوع مرکزی (چیلرها).
نکات مهندسی و طراحی (برای تکنسینها و طراحان)
برای بهرهبرداری بهینه از کلید F31، رعایت اصول زیر در طراحی تابلو برق الزامی است:
۱. ظرفیت قطع (Breaking Capacity)
همواره اطمینان حاصل کنید که Icu (ظرفیت قطع نهایی) کلید اتوماتیک انتخابی، بالاتر از جریان اتصال کوتاه احتمالی (Prospective Short-circuit Current) در آن نقطه از شبکه باشد. انتخاب اشتباه در محاسبات اتصال کوتاه میتواند باعث ذوبشدن کنتاکتها یا انفجار کلید هنگام بروز خطا شود.
۲. هماهنگی حفاظتی (Coordination)
این کلید باید با کلیدهای بالادست و پاییندست خود هماهنگ باشد (Discrimination). در یک طراحی استاندارد، انتظار میرود در صورت بروز اتصال کوتاه در یک خروجی کوچک، کلید همان خروجی قطع شود، نه کلید اصلی ۲۰۰ آمپر؛ بنابراین منحنی قطع (Tripping Curve) را بررسی کنید.
۳. انتخاب سطح مقطع کابل
با توجه به جریان ۲۰۰ آمپر، انتخاب کابل مناسب (با در نظر گرفتن افت ولتاژ، طول مسیر و نوع نصب) حیاتی است. طبق استانداردها، سطح مقطع کابل باید توانایی تحمل جریان کاری ۲۰۰ آمپر را داشته باشد و از گرمشدن بیش از حد ترمینالهای کلید جلوگیری شود.
۴. دمای محیط و نصب
کلیدهای اتوماتیک در دمای ۴۰ درجه سانتیگراد کالیبره میشوند. اگر کلید در تابلویی با دمای محیطی بالاتر (به دلیل تراکم تجهیزات یا نبود تهویه) نصب شده باشد، جریان نامی آن کاهش مییابد (Derating). این نکته در طراحیهای حساس باید لحاظ شود.
مزایای کلید اتوماتیک Federal F31
- مکانیزم رله حرارتی-مغناطیسی: پاسخ دقیق به خطاهای اضافهبار (تدریجی) و اتصال کوتاه (آنی).
- کیفیت بدنه: متریال با دوام در برابر ضربات فیزیکی و حرارت.
- نصب آسان: ابعاد استاندارد برای جایگذاری در تابلوهای توزیع تیپیکال.
- قیمت رقابتی: نسبت به نمونههای اروپایی، هزینهی تمامشده پروژه را بهینهتر میکند.
- تداوم سرویسدهی: قابلیت بازگشت به مدار پس از رفع خطایِ اتصال کوتاه (پس از بررسی فنی).
راههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- حفاظت دوگانه حرارتی و مغناطیسی
- قابلیت اطمینان بالا در توزیع جریان ۲۰۰ آمپر
- بدنه مقاوم و طول عمر مفید مناسب
- انطباق با استانداردهای جهانی IEC
- فاقد تنظیمات دیجیتال (محدودیت در پارامتردهی دقیق)
- غیرماژولار بودن (نیاز به تعویض کلید در صورت خرابی بخش کوچکی از مکانیسم)
- وزن نسبتاً بالا (نیاز به استحکام سازه تابلو)
