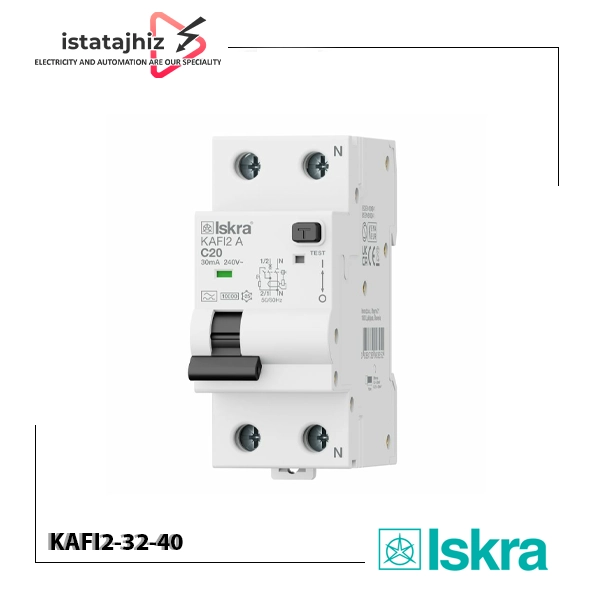

کلید محافظ جان ترکیبی ایسکرا KAFI2 یک RCBO دوپل است که حفاظت در برابر جریان نشتی، اضافهبار و اتصال کوتاه را در یک تجهیز واحد ارائه میدهد. این ویژگی باعث میشود KAFI2 برخلاف یک RCCB معمولی، علاوه بر حفاظت نشتی، حفاظت اضافهجریان مدار را نیز بر عهده داشته باشد و در بسیاری از مدارهای نهایی بتواند جایگزین ترکیب جداگانه کلید محافظ جان و مینیاتوری شود. ایسکرا خانواده KAFI را برای مدارهایی معرفی میکند که هم حفاظت اضافهجریان و هم حفاظت در برابر جریان نشتی زمین مورد نیاز است.
این گروه از KAFI2 در جریانهای نامی 32 و 40 آمپر، حساسیت جریان نشتی 30mA و دو منحنی عملکرد B و C عرضه میشود. بنابراین هنگام سفارش، صرفاً ذکر آمپراژ کافی نیست و باید نوع منحنی نیز مشخص شود؛ برای مثال KAFI2 A C32/0.03 با KAFI2 A B32/0.03 از نظر مشخصه عملکرد بخش اضافهجریان متفاوت هستند. کاتالوگ رسمی ایسکرا مدلهای C32 و C40 را در همین خانواده ثبت کرده است.
مدل های KAFI2 در محدوده 32 تا 40 آمپر
مدلهای این گروه عبارتاند از:
- KAFI2 A B32/0.03 — جریان نامی 32 آمپر — حساسیت 30mA — دوپل
- KAFI2 A C32/0.03 — جریان نامی 32 آمپر — حساسیت 30mA — دوپل
- KAFI2 A B40/0.03 — جریان نامی 40 آمپر — حساسیت 30mA — دوپل
- KAFI2 A C40/0.03 — جریان نامی 40 آمپر — حساسیت 30mA — دوپل
کد سفارش رسمی مدلهای C این گروه عبارت است از:
- KAFI2 A C32/0.03: 786.100.889
- KAFI2 A C40/0.03: 786.100.890
کاتالوگ ایسکرا برای مدلهای B32 و B40 نیز بهترتیب کدهای 786.100.896 و 786.100.897 را اعلام کرده است.
تفاوت منحنی B و C
انتخاب بین B و C باید بر اساس نوع بار و جریان هجومی مدار انجام شود.
KAFI2 با منحنی B
منحنی B برای مدارهایی که جریان هجومی نسبتاً پایینتری دارند، کاربرد بیشتری دارد. این مشخصه میتواند در برخی مدارهای روشنایی و بارهای عمومی مورد استفاده قرار گیرد.
KAFI2 با منحنی C
منحنی C تحمل بیشتری در برابر جریان هجومی اولیه دارد و برای مدارهایی که هنگام راهاندازی جریان لحظهای بالاتری ایجاد میکنند، قابل بررسی است.
در مدارهای دارای موتور، ترانسفورماتور یا تجهیزات با جریان راهاندازی قابل توجه، منحنی C ممکن است انتخاب مناسبتری باشد؛ اما نباید صرفاً با هدف جلوگیری از تریپ کلید، منحنی C را جایگزین B کرد.
انتخاب صحیح باید با توجه به جریان کاری، جریان راهاندازی، مشخصات کابل و الزامات حفاظتی مدار انجام شود.
کاربردهای کلید محافظ جان ترکیبی KAFI2
KAFI2 در مدارهایی که حفاظت ترکیبی نشتی و اضافهجریان مورد نیاز است، قابل استفاده است. برخی کاربردهای متداول عبارتاند از:
- مدارهای تکفاز با جریان 32 آمپر
- مدارهای تکفاز با جریان 40 آمپر
- مدارهای پریز و مصرفکنندههای پرقدرت
- تابلوهای توزیع برق
- مدارهای تجهیزات صنعتی تکفاز
- تابلوهای برق ساختمانهای تجاری
- مدارهای تغذیه تجهیزات الکتریکی
- مدارهایی که فضای تابلو محدود است
- مدارهایی که حفاظت مستقل هر خروجی در آنها مورد نیاز است
ایسکرا کاربرد خانواده KAFI را در تابلوهای توزیع، ساختمانهای تجاری و محیطهایی که نیاز به حفاظت در برابر نشتی و اضافهجریان دارند، معرفی کرده است.
نصب KAFI2 روی ریل DIN
KAFI2 برای نصب روی ریل 35 میلیمتری DIN طراحی شده و عرض آن برابر 2 ماژول است. همچنین امکان اتصال هادی با سطح مقطع 1 تا 25mm² در مشخصات رسمی محصول درج شده است.
هنگام نصب باید:
- مدار کاملاً بیبرق شود.
- نبود ولتاژ با ابزار مناسب تأیید شود.
- سیم فاز و نول مطابق نقشه سازنده متصل شوند.
- ترمینالهای ورودی و خروجی با دقت بررسی شوند.
- سطح مقطع هادی با جریان مدار مطابقت داشته باشد.
- گشتاور بستن ترمینالها طبق دستورالعمل سازنده رعایت شود.
- تست عملکرد RCBO پس از نصب انجام شود.
- وضعیت سیستم ارت و سیمکشی حفاظتی بررسی شود.
نصب و تست این تجهیز باید توسط تکنسین برق واجد صلاحیت و مطابق دستورالعمل سازنده انجام شود.
خرید کلید محافظ جان ترکیبی ایسکرا KAFI2
برای خرید KAFI2 ابتدا باید مشخص شود مدار به 32 یا 40 آمپر حفاظت نیاز دارد و سپس منحنی B یا C براساس نوع بار انتخاب شود. حساسیت نشتی این گروه 30mA و نوع تشخیص نشتی Type A است.
برای استعلام قیمت روز و موجودی، اعلام کد سفارش دقیق محصول مانند 786.100.889 برای C32 یا 786.100.890 برای C40 میتواند از اشتباه در تأمین جلوگیری کند. همچنین در صورتی که بین منحنی B و C مردد هستید، ارائه مشخصات بار، توان مصرفی، جریان راهاندازی و سطح مقطع کابل به واحد فروش یا کارشناس فنی کمک میکند انتخاب دقیقتری انجام شود.
راه های ارتباط با ایستاتجهیز جهت خرید:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
مزایای خرید از ایستا تجهیز:
- ارائه محصولات تخصصی برق صنعتی و اتوماسیون
- بررسی مشخصات فنی پیش از خرید
- ارائه قیمت بهروز
- امکان دریافت مشاوره برای انتخاب محصول
- دسترسی به پشتیبانی و خدمات پس از فروش
- ارسال تجهیزات به سراسر کشور
- ترکیب حفاظت نشتی و اضافهجریان در یک تجهیز
- ساختار دوپل با قطع همزمان نول
- حفاظت در برابر اضافه بار و اتصال کوتاه
- مناسب مدارهای نهایی و تابلوهای توزیع
- این مدل برای مدارهای تکفاز مناسب است و نسخه دوپل آن را نباید معادل RCBO سهفاز در نظر گرفت.
- ولتاژ نامی آن 240V AC است و نباید Type A را به معنی مناسب بودن تجهیز برای مدار DC تفسیر کرد.
- آمپراژ کلید باید با ظرفیت کابل و جریان طراحی مدار هماهنگ باشد.
