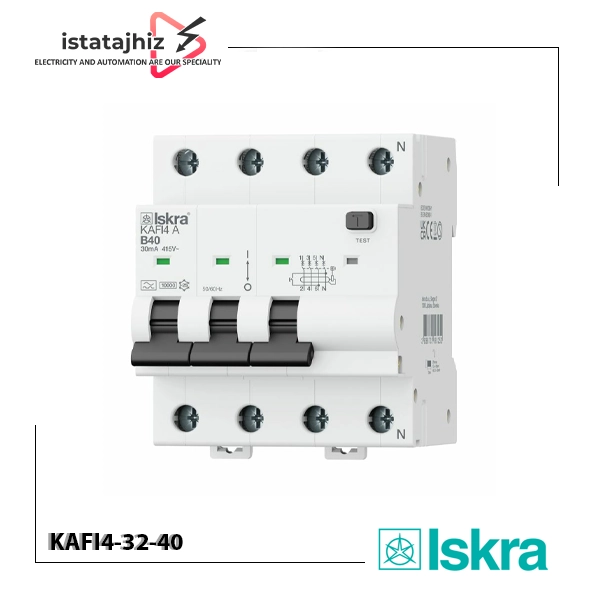

کلید محافظ جان ترکیبی چهار پل 32 تا 40 آمپر ایسکرا

کلید محافظ جان ترکیبی چهار پل ایسکرا سری KAFI4 یک تجهیز حفاظتی از نوع RCBO (Residual Current Circuit Breaker with Overcurrent Protection) است که دو وظیفه اصلی را در یک تجهیز انجام می‌ دهد: حفاظت مدار در برابر اضافه‌ بار و اتصال کوتاه و همچنین تشخیص جریان نشتی به زمین. این ساختار باعث می‌ شود در تابلوهای توزیع، به‌ جای استفاده جداگانه از کلید مینیاتوری و کلید محافظ جان، بتوان از یک تجهیز ترکیبی برای حفاظت مدار استفاده کرد. ایسکرا خانواده KAFI را برای مدارهایی با نیاز به حفاظت در برابر اضافه‌ جریان و جریان نشتی معرفی کرده است.

مدل‌ های 32 و 40 آمپر KAFI4 برای مدارهایی که جریان نامی بالاتری نسبت به مدل‌ های 6 تا 25 آمپر این خانواده دارند، گزینه مناسبی هستند. مدل‌ های موردنظر این محصول با حساسیت نشتی 30mA، تیپ A، چهار پل و منحنی قطع B یا C عرضه می‌ شوند. در کنار این مدل‌ ها، سری KAFI4 دارای نسخه‌های 300mA نیز هست که باید بر اساس هدف حفاظتی مدار انتخاب شوند؛ 300mA را نباید صرفاً جایگزین 30mA در مدارهای نیازمند حفاظت تکمیلی در برابر برق‌ گرفتگی در نظر گرفت.

مدل‌ های 32 و 40 آمپر KAFI4

در بازه موردنظر این محصول، مدل‌ های زیر قابل ارائه هستند:

• KAFI4 A B32/0.03: جریان نامی 32A، منحنی B، حساسیت نشتی 30mA
• KAFI4 A C32/0.03: جریان نامی 32A، منحنی C، حساسیت نشتی 30mA
• KAFI4 A B40/0.03: جریان نامی 40A، منحنی B، حساسیت نشتی 30mA
• KAFI4 A C40/0.03: جریان نامی 40A، منحنی C، حساسیت نشتی 30mA

کاتالوگ رسمی ایسکرا برای KAFI4 مدل‌ های B32 و B40 با حساسیت 0.03 آمپر را به‌ صورت چهار پل ثبت کرده و شماره سفارش آنها را نیز مشخص کرده است.

مدل‌ های 300 میلی‌آمپر

سری KAFI4 علاوه بر نسخه‌ های 30mA، در پیکربندی 300mA (0.3A) نیز ارائه می‌ شود. بنابراین هنگام استعلام یا سفارش، باید حساسیت موردنیاز دقیقاً مشخص شود.

مدل‌ های 300mA در همین بازه شامل موارد زیر هستند:

• KAFI4 A B32/0.3
• KAFI4 A C32/0.3
• KAFI4 A B40/0.3
• KAFI4 A C40/0.3

تفاوت 30mA و 300mA صرفاً یک تفاوت عددی نیست و مستقیماً به فلسفه حفاظت مدار مربوط می‌ شود. نسخه 30mA معمولاً برای حفاظت تکمیلی در مدارهای نهایی و کاهش ریسک برق‌ گرفتگی مورد توجه قرار می‌ گیرد، درحالی‌که 300mA بیشتر برای اهدافی مانند حفاظت در برابر خطا و کاهش ریسک آتش‌ سوزی ناشی از جریان نشتی در سطح بالاتر استفاده می‌ شود. مقدار مناسب باید بر اساس طراحی سیستم، نوع مصرف‌ کننده و الزامات استاندارد انتخاب شود.

منحنی B و C چه تفاوتی دارند؟

حرف B یا C در مدل KAFI4 به منحنی عملکرد بخش حفاظت در برابر اضافه‌جریان مربوط است و نباید با Type A اشتباه گرفته شود.

منحنی B برای مدارهایی با جریان هجومی نسبتاً پایین مناسب‌تر است؛ مانند بسیاری از مدارهای روشنایی و بارهای عمومی.

منحنی C تحمل بیشتری در برابر جریان هجومی اولیه دارد و در مدارهایی که هنگام راه‌اندازی جریان لحظه‌ای بیشتری ایجاد می‌کنند، مانند برخی موتورها، ترانسفورماتورها و تجهیزات دارای منابع تغذیه، کاربرد بیشتری دارد.

با این حال انتخاب B یا C نباید صرفاً بر اساس نوع مصرف‌کننده انجام شود؛ جریان راه‌اندازی، سطح اتصال کوتاه، سطح مقطع کابل و الزامات حفاظتی مدار نیز باید بررسی شوند.

کاربردهای KAFI4 32 و 40 آمپر

کلید محافظ جان ترکیبی KAFI4 می‌تواند در تابلوهای توزیع و مدارهایی استفاده شود که هم حفاظت اضافه‌جریان و هم حفاظت در برابر نشتی زمین مورد نیاز است. خود ایسکرا از کاربردهای KAFI در محیط‌هایی مانند تابلوهای توزیع، ساختمان‌ها، مراکز عمومی، مدارس، بیمارستان‌ها، استخرها، سالن‌های رویداد و برخی محیط‌های با نیاز حفاظتی بالاتر نام می‌برد.

در کاربردهای صنعتی، انتخاب مدل باید با مشخصات واقعی بار انجام شود. برای مثال، استفاده از منحنی C در مدار یک موتور بدون بررسی جریان راه‌اندازی و شرایط اتصال کوتاه، انتخاب کاملی محسوب نمی‌شود.

راهنمای انتخاب بین 32 و 40 آمپر

انتخاب 32 یا 40 آمپر نباید فقط بر اساس توان مصرف‌کننده انجام شود. ابتدا جریان طراحی مدار محاسبه شده و سپس ظرفیت جریان مجاز کابل، روش نصب، دمای محیط و شرایط اضافه‌بار بررسی می‌شود.

به‌عنوان یک قاعده مهندسی، جریان نامی وسیله حفاظتی باید به‌گونه‌ای انتخاب شود که ضمن حفاظت مناسب از هادی، در شرایط عادی باعث قطع‌های ناخواسته نشود. بنابراین اگر جریان کاری واقعی مدار نزدیک 32 آمپر است، صرفاً افزایش کلید به 40 آمپر برای جلوگیری از تریپ صحیح نیست؛ ظرفیت کابل و هماهنگی حفاظتی نیز باید اجازه چنین انتخابی را بدهند.

خرید کلید محافظ جان ترکیبی چهار پل ایسکرا KAFI4

کلید محافظ جان ترکیبی چهار پل Iskra KAFI4 در مدل‌های 32 و 40 آمپر برای پروژه‌هایی مناسب است که در کنار حفاظت اضافه‌بار و اتصال کوتاه، نیاز به حفاظت در برابر جریان نشتی نیز دارند. نسخه‌های 30mA و 300mA این خانواده امکان انتخاب تجهیز متناسب با هدف حفاظتی مدار را فراهم می‌کنند.
