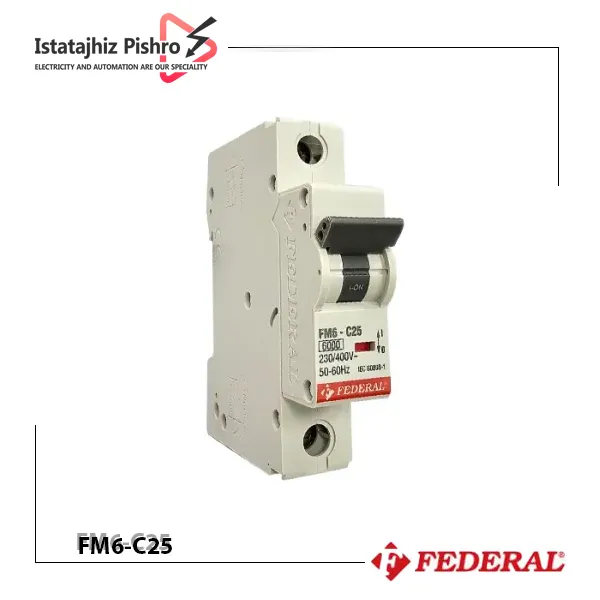

کلید مینیاتوری تک پل فدرال مدل FM6-C25

کلید مینیاتوری تک پل فدرال مدل FM6-C25 یک کلید حفاظتی حرارتی ـ مغناطیسی برای محافظت از مدارهای تک‌فاز در برابر اضافه‌بار و اتصال کوتاه است. این مدل با جریان نامی 25 آمپر و منحنی قطع C، برای مدارهای عمومی، روشنایی، پریزهای برق، تجهیزات با جریان راه‌اندازی متوسط و بخشی از مدارهای تابلو برق کاربرد دارد.

این کلید مینیاتوری با نصب روی ریل استاندارد تابلو، امکان قطع دستی مدار را نیز فراهم می‌کند و در صورت بروز خطا، به‌صورت خودکار مدار را قطع خواهد کرد.

کلید مینیاتوری FM6-C25 برای چه کاربردی مناسب است؟

منحنی قطع C Curve در این مدل باعث می‌شود کلید در برابر جریان‌های هجومی کوتاه‌مدت، نسبت به تیپ B تحمل بیشتری داشته باشد. بنابراین برای مصرف‌کننده‌هایی که در زمان راه‌اندازی جریان لحظه‌ای بالاتری دارند، انتخاب مناسب‌تری است.

کاربردهای رایج

• حفاظت مدارهای روشنایی با بار متوسط
• حفاظت خطوط پریز و مصرف‌کننده‌های عمومی
• استفاده در تابلوهای برق مسکونی، اداری و تجاری
• مدارهای تغذیه تجهیزات کنترلی و اتوماسیون
• حفاظت بارهای القایی سبک با جریان راه‌اندازی متوسط
• استفاده در تابلوهای برق صنعتی سبک
• حفاظت مدار تغذیه فن، پمپ کوچک یا تجهیزات مشابه، با انتخاب صحیح جریان

برای حفاظت اختصاصی موتور، باید مشخصات موتور، جریان نامی، جریان راه‌اندازی و روش استارت بررسی شود. در بسیاری از کاربردهای موتوری، استفاده از کلید حرارتی (MPCB) یا ترکیب کنتاکتور و رله حرارتی انتخاب فنی‌تری است.

ویژگی‌های کلیدی کلید مینیاتوری تک پل Federal FM6-C25

• برند Federal Elektrik
• مدل FM6-C25
• نوع محصول کلید مینیاتوری یا MCB
• تعداد پل یک پل یا 1P
• جریان نامی 25 آمپر
• منحنی قطع تیپ C
• نوع حفاظت حرارتی و مغناطیسی
• روش نصب نصب روی ریل DIN
• کاربرد اصلی حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه
• قابلیت استفاده قطع و وصل دستی مدار


  عملکرد حفاظت حرارتی و مغناطیسی چگونه است؟

  کلید مینیاتوری FM6-C25 از دو مکانیزم حفاظتی مکمل استفاده می‌کند:

  حفاظت حرارتی در برابر اضافه‌بار

  اگر جریان مدار برای مدتی بیشتر از مقدار مجاز باشد، بخش حرارتی کلید عمل می‌کند. این وضعیت معمولاً در اثر اتصال تعداد زیاد مصرف‌کننده، افزایش تدریجی بار یا انتخاب نامناسب ظرفیت کلید ایجاد می‌شود.

  حفاظت مغناطیسی در برابر اتصال کوتاه

  در صورت وقوع اتصال کوتاه و عبور ناگهانی جریان بسیار زیاد، مکانیزم مغناطیسی با سرعت بالا مدار را قطع می‌کند. این عملکرد به کاهش خطر آسیب دیدن کابل، تجهیزات و اجزای تابلو برق کمک می‌کند.

  مزیت منحنی قطع C در مدل FM6-C25

  کلیدهای مینیاتوری تیپ C برای بارهایی با جریان هجومی متوسط طراحی می‌شوند. این تیپ نسبت به کلیدهای تیپ B، در مقابل افزایش لحظه‌ای جریان هنگام روشن شدن بعضی تجهیزات تحمل بیشتری دارد و احتمال قطع ناخواسته را کاهش می‌دهد.

  با این حال، انتخاب منحنی C باید بر اساس نوع بار، سطح اتصال کوتاه، طول کابل و طراحی حفاظتی تابلو انجام شود؛ زیرا انتخاب اشتباه منحنی قطع می‌تواند حفاظت مدار را تضعیف کند.

  نکات مهم در انتخاب و نصب

  برای استفاده ایمن و اصولی از کلید مینیاتوری 25 آمپر فدرال، موارد زیر را در نظر بگیرید:

  • جریان نامی کلید باید با سطح مقطع کابل و جریان واقعی بار هماهنگ باشد.
  • کلید 25 آمپر الزاماً برای هر مصرف‌کننده 25 آمپری مناسب نیست؛ شرایط نصب، دمای تابلو و نوع بار نیز مؤثر هستند.
  • تیپ C برای همه بارها انتخاب یکسانی نیست و باید با ماهیت مصرف‌کننده تطبیق داده شود.
  • قدرت قطع اتصال کوتاه کلید باید متناسب با سطح اتصال کوتاه محل نصب انتخاب شود.
  • اتصالات ورودی و خروجی باید با گشتاور مناسب محکم شوند تا از داغ‌شدن ترمینال جلوگیری شود.
  • از نصب کلید در تابلوهای مرطوب، پرگردوغبار یا دارای دمای بالا بدون استفاده از تابلو و تهویه مناسب خودداری شود.
  • پیش از تعویض یا سرویس کلید، مدار باید به‌طور کامل بی‌برق و ایمن‌سازی شود.

  تفاوت کلید مینیاتوری با فیوز

  کلید مینیاتوری پس از رفع خطا، معمولاً قابل وصل مجدد است؛ اما فیوز پس از عملکرد باید تعویض شود. همچنین MCB امکان قطع و وصل دستی مدار را نیز در اختیار کاربر قرار می‌دهد. با این حال، هر دو تجهیز باید بر اساس جریان نامی، ظرفیت قطع و نوع کاربرد به‌درستی انتخاب شوند.
