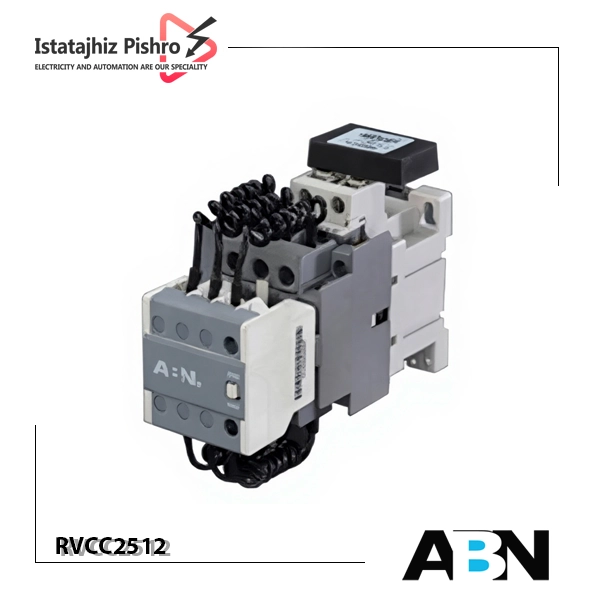

کنتاکتور خازنی 25 کیلووار ABN مدل RVCC2512 یک تجهیز الکترومکانیکی تخصصی برای سوئیچ خازن اصلاح ضریب قدرت در سیستم های اصلاح ضریب قدرت است. این مدل با طراحی خاص برای کاهش جریان هجومی اولیه و جلوگیری از آسیب به تجهیزات، گزینه ای مطمئن برای بانک های خازنی اتوماتیک یا ثابت در کاربردهای صنعتی محسوب می شود. بدنه مقاوم، عملکرد دقیق، و پشتیبانی از ولتاژهای استاندارد، این محصول را به یکی از انتخاب‌های محبوب در بازار ایران تبدیل کرده است. در زمان وصل یک خازن به شبکه، جریان لحظه‌ای شارژ می‌تواند تنش زیادی به کنتاکت‌ها و خود خازن وارد کند؛ به همین دلیل کنتاکتورهای مخصوص خازنی از مدار پیش‌شارژ و مقاومت‌های محدودکننده جریان هجومی استفاده می‌کنند تا فرآیند اتصال خازن کنترل‌شده‌تر انجام شود. این نوع طراحی برای سوئیچینگ پله‌های بانک خازنی و کارکرد در رده AC-6b اهمیت دارد. کنتاکتورهای Capacitor Duty نیز به طور مشخص برای همین کاربرد در سیستم‌های اصلاح ضریب توان تولید می‌شوند.
در نتیجه، اگر پله مورد نظر در تابلو بانک خازنی 25 kVAr است، استفاده از کنتاکتور خازنی متناسب با این ظرفیت می‌تواند گزینه مناسبی برای کنترل آن پله باشد؛ البته ظرفیت نهایی باید بر اساس ولتاژ کاری خازن و شبکه و اطلاعات درج‌شده در دیتاشیت همان مدل تأیید شود.
کنتاکتور خازنی 25 kVAr ABN چه کاری انجام می دهد؟
در یک تابلو APFC، رگولاتور ضریب توان وضعیت شبکه را اندازه‌گیری می‌کند و در صورت نیاز فرمان وصل یا قطع پله‌های خازنی را صادر می‌کند. کنتاکتور خازنی در این زنجیره، واسط قدرت بین مدار کنترل و خازن است. به عنوان مثال، اگر رگولاتور تشخیص دهد که شبکه به توان راکتیو بیشتری نیاز دارد، فرمان فعال شدن پله 25 kVAr را صادر می‌کند. بوبین کنتاکتور تحریک شده و کنتاکت‌های قدرت، پله خازنی را به شبکه متصل می‌کنند. هنگام قطع نیز کنتاکتور مسیر تغذیه پله را باز می‌کند.
بنابراین وظیفه اصلی این محصول تولید توان راکتیو یا تنظیم ضریب توان نیست؛ بلکه وظیفه آن اجرای فرمان قطع و وصل پله خازنی با ساختار مناسب برای تابلو اصلاح ضریب توان است.
چرا برای پله 25 کیلووار نباید از کنتاکتور معمولی استفاده کرد؟
خازن در لحظه اتصال، رفتاری متفاوت از یک بار مقاومتی یا حتی یک موتور دارد. هنگام وصل خازن، جریان شارژ اولیه می‌تواند بسیار بزرگ‌تر از جریان کاری عادی آن باشد و در بانک‌های خازنی که چند پله از قبل در مدار هستند، شرایط گذرای پیچیده‌تری ایجاد می‌شود. کنتاکتور معمولی برای این نوع سوئیچینگ طراحی نشده است. استفاده از آن در مدار خازنی می‌تواند باعث افزایش تنش روی کنتاکت‌ها، پدیده جوش‌خوردگی یا چسبیدن کنتاکت، افزایش سایش و کاهش عمر کنتاکتور شود. کنتاکتور خازنی abn electric با ساختار مخصوص سوئیچینگ بار خازنی، برای این شرایط کاربردی مناسب‌تر است. در کنتاکتورهای مخصوص خازن، مقاومت پیش‌شارژ و کنتاکت‌های مربوط به محدودسازی جریان هجومی، قبل از درگیر شدن کامل کنتاکت اصلی وارد عمل می‌شوند. این روش باعث می‌شود انرژی اولیه شارژ خازن کنترل شود و فشار کمتری به کنتاکت‌های اصلی وارد شود.
خرید کنتاکتور خازنی 25 کیلووار
برای خرید کنتاکتور خازنی ABN مدل RVCC2512، می‌توانید به صورت مستقیم و بی واسطه از فروشگاه تخصصی ایستا تجهیز اقدام کنید. کارشناسان ما از مرحله مشاوره تا انتخاب صحیح مدل و پشتیبانی فنی پس از فروش، همراه شما خواهند بود. سفارش‌ها به‌صورت آنلاین، تلفنی یا حضوری ثبت می‌گردند و امکان ارسال سریع به سراسر ایران فراهم است.
📞 02133988303 | 📱 09028137383
قیمت کنتاکتور بانک خازنی ABN
قیمت کنتاکتور خازنی 25kVAr برند ABN با کد RVCC2512 با توجه به نوسانات بازار و تیراژ خرید متفاوت است. با این حال، ایستا تجهیز با حذف واسطه‌ها و واردات مستقیم، همواره بهترین قیمت بازار را برای مشتریان خود تضمین می‌کند. جهت استعلام قیمت روز و دریافت پیش‌فاکتور رسمی، کافیست با واحد فروش ما تماس بگیرید.
ظرفیت 25 kVAr برای چه پله ای مناسب است؟
عدد 25 kVAr بیانگر توان راکتیو پله خازنی است که کنتاکتور برای سوئیچینگ آن در شرایط نامی مشخص شده است. بنابراین نباید صرفاً بر اساس جریان اسمی یک کنتاکتور معمولی، مناسب بودن آن برای یک خازن 25 kVAr را تعیین کرد.
برای مثال، در شبکه سه فاز 400 ولت، جریان نامی تقریبی یک پله خازنی 25 kVAr برابر است با:
I ≈ Q / (√3 × V)
که برای 25 kVAr در 400V حدود 36 آمپر می‌شود.
این عدد صرفاً جریان محاسباتی حالت پایدار است و به معنی آن نیست که می‌توان یک کنتاکتور معمولی 36 آمپری را به جای کنتاکتور خازنی استفاده کرد. در انتخاب کنتاکتور، شرایط گذرای اتصال خازن و رده بهره‌برداری مخصوص بار خازنی نیز باید در نظر گرفته شود. همچنین اگر ولتاژ کاری، فرکانس یا آرایش شبکه متفاوت باشد، مقدار جریان و ظرفیت قابل سوئیچ تغییر می‌کند. بنابراین تطبیق مشخصات کنتاکتور با اطلاعات واقعی خازن ضروری است.
ساختار عملکرد کنتاکتور خازنی ABN
کنتاکتورهای مخصوص بانک خازنی معمولاً از یک مسیر پیش‌شارژ برای کنترل جریان اولیه استفاده می‌کنند. ترتیب عملکرد را می‌توان به صورت ساده این‌گونه در نظر گرفت:
فرمان رگولاتور → تحریک بوبین → فعال شدن مسیر پیش‌شارژ → محدود شدن جریان هجومی → درگیر شدن کنتاکت اصلی → اتصال کامل پله خازنی
این ترتیب عملکرد تفاوت اصلی کنتاکتور خازنی با بسیاری از کنتاکتورهای عمومی است. وجود مدار محدودکننده جریان هجومی اهمیت ویژه‌ای دارد، زیرا بانک خازنی در هر بار اتصال مجدد تحت شرایط متفاوتی قرار می‌گیرد. در نتیجه کیفیت عملکرد این بخش مستقیماً روی دوام کنتاکت‌ها و قابلیت اطمینان سیستم اثر می‌گذارد.
قبل از خرید کنتاکتور خازنی 25 کیلووار ABN چه چیزهایی را بررسی کنیم؟
انتخاب کنتاکتور باید بر اساس مشخصات واقعی پله خازنی انجام شود، نه فقط ظرفیت درج‌شده در عنوان محصول. قبل از سفارش، مشخصات زیر را بررسی کنید:
1. ظرفیت واقعی پله خازنی
اگر خازن مورد نظر 25 kVAr است، ظرفیت کنتاکتور باید برای همین پله و در ولتاژ کاری مورد نظر تأیید شده باشد.
2. ولتاژ نامی خازن و شبکه
25 kVAr در یک ولتاژ مشخص تعریف می‌شود. بنابراین باید ولتاژ نامی خازن، ولتاژ شبکه و محدوده مجاز کنتاکتور با یکدیگر مطابقت داشته باشند.
3. ولتاژ بوبین
ولتاژ مدار فرمان را با ولتاژ بوبین کنتاکتور تطبیق دهید. اشتباه در این قسمت می‌تواند باعث عمل نکردن کنتاکتور یا آسیب به سیم‌پیچ شود.
4. وجود راکتور در بانک خازنی
اگر پله خازنی همراه با راکتور دتون استفاده می‌شود، کنتاکتور باید برای همان آرایش و شرایط کاری انتخاب شود. وجود راکتور، نوع مدار و شرایط سوئیچینگ را تغییر می‌دهد.
5. شرایط هارمونیکی شبکه
در شبکه‌هایی که بارهای غیرخطی زیادی دارند، انتخاب خازن و کنتاکتور بدون بررسی هارمونیک می‌تواند نتیجه مطلوبی نداشته باشد. در این شرایط، THD و احتمال تشدید هارمونیکی باید بررسی شود.
6. تعداد دفعات قطع و وصل
در بانک APFC، کنتاکتور ممکن است در طول روز بارها عمل کند. بنابراین دوام الکتریکی و مکانیکی و همچنین محدودیت‌های سوئیچینگ مدل مورد نظر اهمیت دارد.
