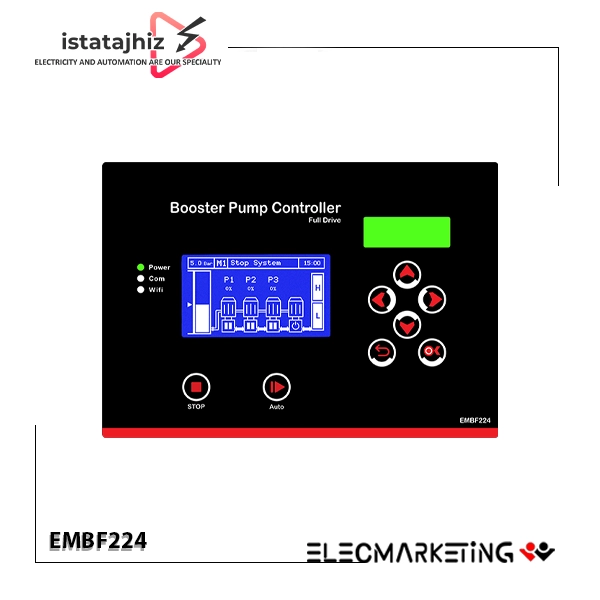

کنترلر بوستر پمپ فول درایو مدل EMBF224 از برند الکمارکتینگ برای تابلوهای Full Drive Booster Pump طراحی شده؛ یعنی تابلوهایی که به ازای هر پمپ یک درایو (اینورتر/VFD) دارند. با کنترل دقیق درایوها توسط EMBF224، امکان راهاندازی نرم پمپها، ثابت نگه داشتن فشار آب با PID واقعی، کاهش استهلاک و کاهش هزینه تعمیر و نگهداری فراهم میشود. این کنترلر همچنین قابلیت چنجاور (Change Over) برای تقسیم زمان کارکرد بین پمپها و افزایش عمر سیستم را ارائه میدهد.
مشخصات فنی کنترلر فول درایو بوسترپمپ EMBF224
- مدل: EMBF224
- برند: الکمارکتینگ
- کاربری: کنترلر بوستر پمپ فول درایو (هر پمپ یک اینورتر)
- تعداد مد کاری :۱ مد (مخصوص فول درایو)
- تغذیه: 24V DC (ایمنی و طول عمر بالاتر)
- نمایشگر اصلی :LCD با وضوح 8000Pixel
- نمایشگر وضعیت :LED RGB چندرنگ (نرمال/افت فشار/افزایش فشار/خطا/خروج از اتوماتیک)
- خروجی آنالوگ برای درایو: ۴× 0-10V (اتصال ۴ اینورتر) + جابهجایی نرمافزاری خروجیها
- ورودی آنالوگ سنسور فشار: ۲ ورودی (پشتیبان/جایگزین در خرابی یکی از ورودیها)
- ورودی دما” ۲× PT100 (برای آپدیتهای نرمافزاری/کنترل دمای کلکتور)
- ورودیهای قابل تعریف” ۴ یا ۵ عدد MFI (طبق اطلاعات شما: در جدول پایینتر ۴ عدد ذکر شده)
- خروجیهای قابل تعریف” ۳ عدد MFO (فن/آلارم/Ready/پرکن منبع و…)
- خروجی رله قدرت “۸ عدد رله 10A (فرمان کنتاکتور/اینورتر)
- شبکه ارتباطی :RS485 + قابلیت اتصال به BMS
- کنترل سطح داخلی: دارد + امکان اتصال فلوتر خارجی
- گارانتی: ۱ سال
- خدمات پس از فروش: ۵ سال

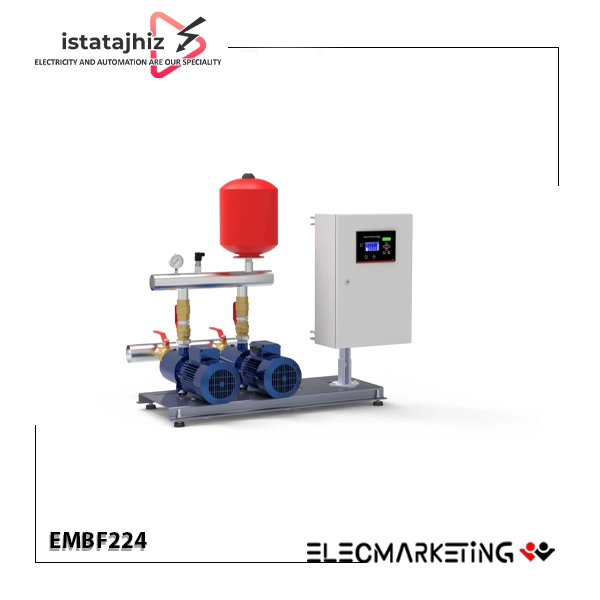

EMBF224 دقیقاً برای چه تابلوهایی مناسب است؟ (Full Drive)
بوسترپمپ فول درایو یعنی چه؟
در بوسترپمپ فول درایو، برای هر پمپ یک اینورتر در نظر گرفته میشود. نتیجه این روش:
- راهاندازی نرم واقعی برای هر پمپ
- کنترل فشار پایدارتر
- کاهش ضربه قوچ و استهلاک
- کاهش هزینه تعمیر و نگهداری در بلندمدت
مزیت ۴ خروجی آنالوگ 0-10V در EMBF224
این کنترلر دارای ۴ خروجی آنالوگ است؛ یعنی میتواند همزمان تا ۴ درایو را کنترل کند و به شما امکان اجرای یک بوسترپمپ فول درایو چندپمپه را میدهد.
قیمت کنترلر بوستر پمپ فول درایو EMBF224
قیمت کنترلر بوستر پمپ فول درایو EMBF224 الکمارکتینگ بهدلیل نوسان بازار، موجودی و شرایط گارانتی ممکن است متغیر باشد.
برای دریافت قیمت روز، موجودی و ثبت سفارش با ایستا تجهیز تماس بگیرید یا از طریق پیام رسان ها استعلام بگیرید.
راههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
قابلیتهای کلیدی کنترلر بوسترپمپ فول درایو EMBF224
کنترل فشار ثابت با PID واقعی (قابل تنظیم P / I / D)
برای سیستمهای آبرسانی، ثابت نگه داشتن فشار روی کلکتور حیاتی است. EMBF224 با PID واقعی و امکان تنظیم پارامترها، فشار خروجی را دقیق و پایدار کنترل میکند.
چنجاور پمپها برای تقسیم کارکرد (Change Over)
دو روش چنجاور قابل تنظیم است:
- Off/On Changing: با هر بار خاموش و روشن شدن پمپها
- Time Changing: بر اساس ساعت کارکرد (تنظیم زمان کارکرد هر پمپ بهصورت مجزا)
نتیجه: استهلاک بین پمپها تقسیم میشود و عمر کل مجموعه بالاتر میرود.
ورودی سنسور پشتیبان (2× Analog Input)
وجود دو ورودی آنالوگ سنسور فشار باعث میشود اگر یکی از ورودیها/سنسورها دچار مشکل شد، بتوانید از ورودی دوم استفاده کنید و سیستم از کار نیفتد.
پشتیبانی از سنسورهای فشار مختلف (رنج و خروجی)
- رنج سنسور: 6 / 10 / 16 / 25 / 40 / 60 بار
- نوع خروجی سنسور: 0-5V، 4-20mA، 0-20mA، 0-10mA، 2-10V
همچنین امکان کالیبراسیون عدد فشار (هماهنگ کردن نمایش کنترلر با گیج فشار کلکتور) و تنظیم سرعت نمایش فشار وجود دارد.
تشخیص پمپ معیوب و جایگزینی در مدار
کنترلر میتواند پمپ معیوب را تشخیص داده و با مدیریت سیستم، امکان ادامه کار با پمپهای سالم را فراهم کند (کاهش توقف آبرسانی).
Full Load و تشخیص خطاهای رایج آبرسانی
قابلیت Full Load برای تشخیص مواردی مانند:
- بسته بودن شیر ورودی کلکتور
- مشکل مکش و دهش پمپ
- هوا گرفتن پمپها
- ترکیدگی/نشتی شدید در خروجی کلکتور
ورودی/خروجیهای قابل تعریف + کنترل منبع ذخیره آب
ورودیهای قابل تعریف (MFI)
برای سناریوهایی مثل:
- کنترل فاز خارجی
- کنترل سطح خارجی
- شستی امرجنسی
- ماکس پرشر
- (سایر فرمانهای قابل تعریف)
خروجیهای قابل تعریف (MFO)
برای تجهیزاتی مانند:
- فن تابلو
- آلارم
- رله Ready
- رله پرکن منبع ذخیره
حذف تابلو پرکن منبع ذخیره
با تعریف رله پرکن منبع و تنظیم تایم تاخیر قطع/وصل، میتوانید در بسیاری پروژهها تابلو جداگانه پرکن را حذف کنید و ابعاد و هزینه تابلو کاهش پیدا کند.
مانیتورینگ، تاریخچه خطا و نمایش وضعیت با LED RGB
- Error History (تاریخچه خطاها)
- Monitoring (نمایش همه ورودی/خروجیها)
- امکان فعال/غیرفعال کردن آلارم برای هر Error
- ثبت نام و شماره تماس و نمایش هنگام خطا
- LED RGB با وضعیتهای رنگی:
- سبز: فشار در دامنه مجاز
- آبی: افت فشار بیش از حد
- زرد: افزایش فشار بیش از حد
- قرمز: خطا
- بنفش: خروج از حالت اتوماتیک
ارتباط RS485 و اتصال به BMS
شبکه RS485 امکان اتصال کنترلر EMBF224 به BMS و سیستمهای مانیتورینگ هوشمند را فراهم میکند؛ مناسب برای ساختمانهای بزرگ، مراکز درمانی و پروژههای تاسیساتی.
خرید کنترلر بوستر پمپ فول درایو EMBF224 از ایستا تجهیز
برای استعلام قیمت، موجودی و مشاوره انتخاب سنسور فشار سازگار و تنظیمات اولیه PID/چنجاور، از طریق ایستا تجهیز اقدام کنید.
