کنترل دمای ترانسفورماتور خشک KAEL

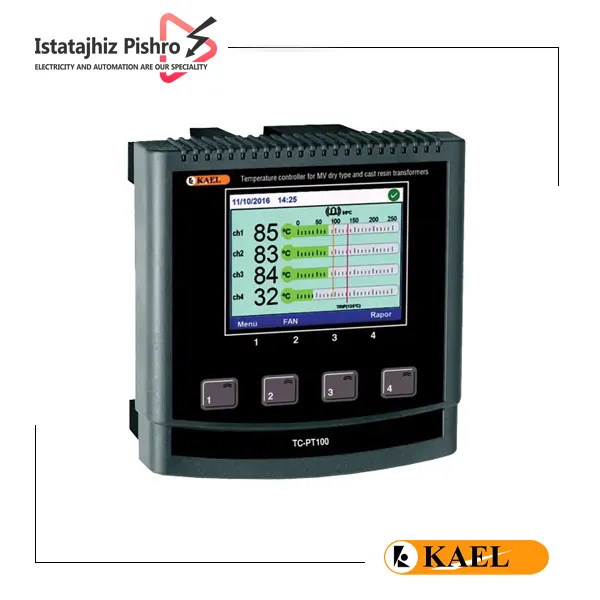

کنترلر دمای ترانسفورماتور خشک KAEL TC-PT100 یک دستگاه تخصصی برای پایش و کنترل دمای سیم‌پیچ ترانسفورماتورهای خشک و رزینی فشار متوسط است. این کنترلر با استفاده از سنسورهای PT100 سه سیمه، دمای نقاط مختلف ترانسفورماتور را به‌صورت پیوسته اندازه‌گیری کرده و در صورت افزایش دما، می‌تواند فن خنک‌کننده، آلارم هشدار و مدار تریپ را کنترل کند.

در ترانسفورماتورهای خشک، افزایش بیش از حد دمای سیم‌پیچ می‌تواند باعث کاهش عمر عایق، آسیب به تجهیزات و در شرایط شدید، خروج ترانس از مدار شود. به همین دلیل استفاده از یک سیستم کنترل دما که بتواند شرایط حرارتی ترانس را به‌صورت مداوم پایش کند، اهمیت زیادی دارد.

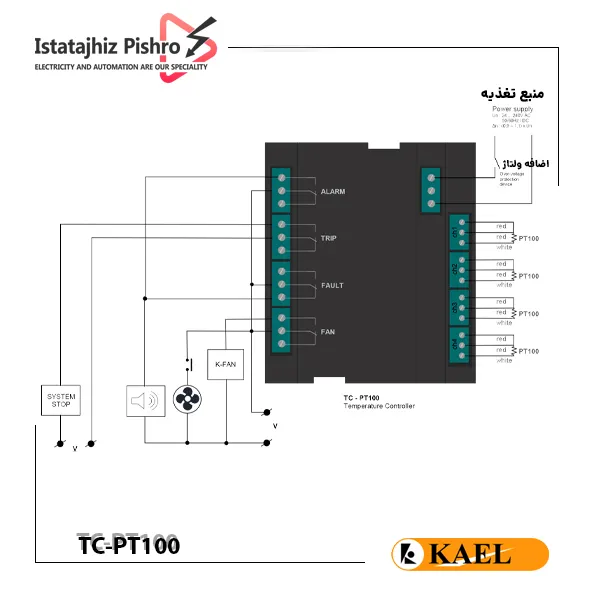

مدل TC-PT100 دارای ۴ ورودی سنسور PT100 و ۴ خروجی رله مستقل شامل ALARM، TRIP، FAULT و FAN است. سه کانال اصلی می‌توانند برای کنترل دمای سیم‌پیچ‌های سه فاز استفاده شوند و کانال چهارم نیز قابلیت استفاده برای اندازه‌گیری دمای هسته ترانسفورماتور یا دمای محیط را دارد.

مشخصات فنی کنترلر دما KAEL TC-PT100

• ولتاژ تغذیه: 24 تا 240 ولت AC/DC
• فرکانس کاری: 50/60 هرتز
• تعداد ورودی سنسور: 4 ورودی PT100 سه سیمه
• محدوده اندازه‌گیری دما: 10- تا 250+ درجه سانتی‌گراد
• دقت اندازه‌گیری: ±1% فول اسکیل ±1 رقم
• تعداد خروجی رله: 4 عدد
• خروجی‌ها: ALARM، TRIP، FAULT و FAN
• حداکثر ظرفیت کنتاکت رله‌ها: 16 آمپر در 240 ولت AC
• توان مصرفی: کمتر از 5VA
• نوع نمایشگر: TFT رنگی 2.4 اینچ
• قابلیت ثبت خطا و آلارم: 40 رویداد آخر
• درجه حفاظت دستگاه: IP40
• دمای محیط کاری: 20- تا 60+ درجه سانتی‌گراد
• استاندارد مقاومت در برابر نویز الکترومغناطیسی: EN 61000-6-2
• استاندارد انتشار EMC: EN 61000-6-3
• ابعاد: 96 × 96 × 56 میلی‌متر
• نوع نصب: تابلویی از جلو

عملکرد کنترل دمای ترانسفورماتور KAEL

این کنترلر به‌صورت هم‌زمان دمای سنسورهای متصل به کانال‌های مختلف را نمایش می‌دهد. برای هر سیستم می‌توان مقادیر مختلفی برای هشدار دما، فرمان تریپ و عملکرد فن تعریف کرد.

به‌عنوان مثال، زمانی که دمای یکی از سیم‌پیچ‌ها از مقدار تنظیم‌شده عبور کند، خروجی ALARM فعال شده و هشدار مربوطه ثبت می‌شود. در صورتی که دما به مقدار بحرانی تنظیم‌شده برای TRIP برسد، خروجی تریپ فعال خواهد شد تا بتوان از آن برای ارسال فرمان حفاظتی به مدار مربوطه استفاده کرد.

مقدار تنظیم TRIP باید بالاتر از مقدار تنظیم ALARM انتخاب شود تا ابتدا هشدار افزایش دما صادر شده و در صورت ادامه افزایش دما، فرمان حفاظتی صادر شود.

کنترل هوشمند فن خنک‌کننده

یکی از قابلیت‌های مهم KAEL TC-PT100، کنترل فن سیستم خنک‌کننده ترانسفورماتور است. برای عملکرد فن می‌توان حالت‌های مختلفی تعریف کرد.

در حالت CH123، عملکرد فن بر اساس دمای سه سنسور اصلی ترانسفورماتور کنترل می‌شود. همچنین در صورت فعال‌سازی کانال چهارم، امکان کنترل فن بر اساس دمای سنسور CH4 نیز وجود دارد.

پارامترهای قابل تنظیم فن شامل موارد زیر هستند:

• حالت عملکرد فن
• دمای شروع به کار فن
• دمای توقف فن
• زمان روشن بودن فن (Tp)
• زمان توقف فن (Ts)

دمای روشن شدن فن باید بالاتر از دمای خاموش شدن آن تنظیم شود. دستگاه همچنین دارای الگوریتمی برای مدیریت عملکرد فن و کاهش مصرف انرژی سیستم خنک‌کننده است.

تشخیص خطای سنسور PT100

کنترلر TC-PT100 به‌صورت پیوسته وضعیت سنسورها و مسیر ارتباطی آن‌ها را بررسی می‌کند. در صورت بروز مشکلاتی مانند موارد زیر، خطا تشخیص داده می‌شود:

• قطع شدن سیم سنسور
• اتصال کوتاه در مسیر سنسور
• عدم اتصال سنسور
• افزایش ناگهانی غیرعادی دما
• خطای حافظه داخلی دستگاه
• مشکل در ولتاژ تغذیه

در صورت تشخیص خطا، وضعیت مربوط به کانال روی نمایشگر نشان داده شده و اطلاعات خطا ثبت می‌شود. این ویژگی به اپراتور کمک می‌کند تا علاوه بر مشاهده دمای ترانسفورماتور، از سلامت سنسورها و سیستم اندازه‌گیری نیز مطمئن شود.

قابلیت تشخیص افزایش ناگهانی دما

این دستگاه علاوه بر کنترل دمای مطلق، قابلیت تشخیص افزایش ناگهانی دما یا ΔT را نیز دارد. مقدار تغییر دما بر حسب درجه سانتی‌گراد بر ثانیه قابل تنظیم است و می‌توان آن را در بازه مشخص‌شده توسط دستگاه تنظیم یا غیرفعال کرد.

در صورتی که نرخ افزایش دما از مقدار تنظیم‌شده بیشتر شود، دستگاه آن را به‌عنوان یک وضعیت غیرعادی تشخیص داده و وضعیت FAULT را فعال می‌کند. این قابلیت می‌تواند برای تشخیص شرایط غیرطبیعی در سنسورها یا تجهیزات تحت کنترل مفید باشد.

کانال چهارم PT100 چه کاربردی دارد؟

سه کانال اول معمولاً برای اندازه‌گیری دمای سیم‌پیچ‌های سه فاز ترانسفورماتور استفاده می‌شوند. کانال چهارم یا CH4 قابلیت استفاده به‌صورت اختیاری دارد.

این کانال می‌تواند برای کاربردهایی مانند موارد زیر استفاده شود:

• اندازه‌گیری دمای هسته ترانسفورماتور
• اندازه‌گیری دمای محیط اطراف ترانس
• کنترل عملکرد فن بر اساس دمای محیط یا نقطه اندازه‌گیری‌شده توسط CH4

در صورتی که نیازی به استفاده از سنسور چهارم نباشد، این کانال از طریق تنظیمات دستگاه غیرفعال می‌شود.

نمایشگر و ثبت رویدادها

KAEL TC-PT100 به نمایشگر رنگی TFT مجهز شده است که دمای کانال‌های مختلف، وضعیت فن، آلارم، تریپ و خطا را به‌صورت هم‌زمان نمایش می‌دهد.

همچنین دستگاه قادر است 40 رویداد آخر شامل خطاها، آلارم‌ها و وضعیت‌های TRIP را همراه با اطلاعات مربوطه در حافظه ذخیره کند. پس از پر شدن حافظه، قدیمی‌ترین رکورد حذف شده و رویداد جدید جایگزین آن می‌شود. این قابلیت می‌تواند در بررسی علت افزایش دمای ترانسفورماتور و عیب‌یابی سیستم مفید باشد.

نکات مهم در نصب سنسورهای PT100

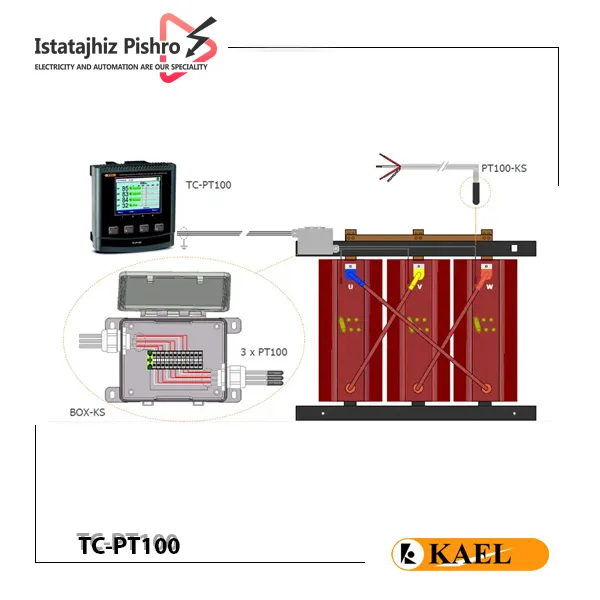

برای دستیابی به اندازه‌گیری صحیح، نحوه کابل‌کشی سنسورهای PT100 اهمیت زیادی دارد. طبق دستورالعمل دستگاه، کابل‌های انتقال سیگنال سنسور باید از کابل‌های قدرت جدا باشند تا نویز و تداخل الکترومغناطیسی باعث ایجاد خطا در اندازه‌گیری نشود.

نکات مهم در کابل‌کشی عبارت‌اند از:

• استفاده از سنسور PT100 سه سیمه
• جداسازی مسیر کابل سنسور از کابل‌های قدرت
• استفاده از کابل مناسب و محافظت‌شده در برابر نویز
• استفاده از سطح مقطع مناسب برای کابل سنسور
• اتصال صحیح و محکم ترمینال‌ها
• زمین کردن شیلد کابل از سمت نزدیک به کنترلر و باز گذاشتن سمت دیگر

قرار گرفتن کابل‌های سنسور در مجاورت کابل‌های فشار متوسط یا منابع نویز می‌تواند باعث بروز خطا در اندازه‌گیری شود.

خرید کنترل دمای ترانسفورماتور KAEL TC-PT100

کنترلر دمای KAEL TC-PT100 گزینه‌ای مناسب برای تابلوهای کنترل و حفاظت ترانسفورماتورهای خشک و رزینی است که نیاز به پایش دمای چند نقطه، کنترل فن و ارسال فرمان هشدار یا تریپ دارند.

وجود ۴ ورودی PT100، چهار خروجی رله مستقل، نمایشگر رنگی، قابلیت ثبت رویدادها، تشخیص خطای سنسور و تنظیم پارامترهای عملکرد فن، این محصول را به یک کنترلر کامل برای سیستم‌های مانیتورینگ حرارتی ترانسفورماتور تبدیل کرده است.

پیش از خرید، بهتر است تعداد سنسورهای مورد نیاز، نحوه استفاده از خروجی‌های ALARM و TRIP، ولتاژ مدار فرمان و شرایط نصب دستگاه بررسی شود تا کنترلر متناسب با سیستم حفاظتی ترانسفورماتور انتخاب شود.
