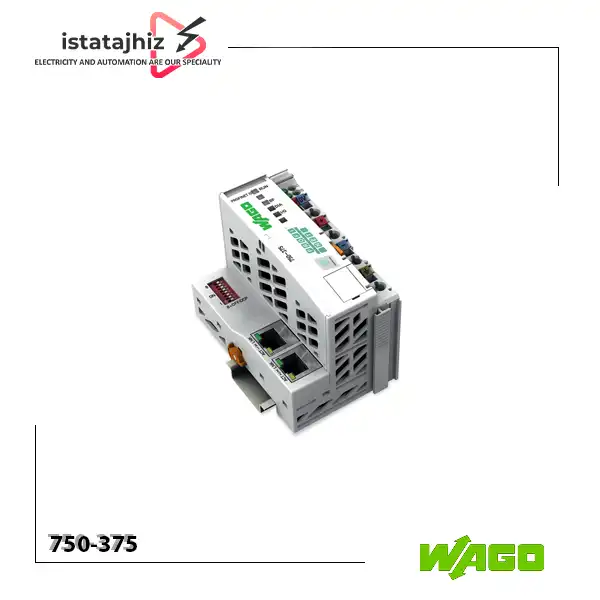

کوپلر PROFINET IO نسل سوم Advanced WAGO 750-375

کوپلر PROFINET IO نسل سوم Advanced WAGO 750-375 یک ماژول ارتباطی صنعتی برای اتصال WAGO-I/O-SYSTEM 750 به شبکه PROFINET IO است. این تجهیز به‌ عنوان یک I/O Device در شبکه عمل می‌کند و ارتباط بین ماژول‌ های ورودی و خروجی نصب‌ شده روی ایستگاه WAGO و کنترلر های PROFINET را برقرار می‌سازد.

مدل 750-375 از نسل سوم کوپلر های PROFINET برند WAGO است و برای استفاده در سیستم‌ های اتوماسیون صنعتی، تابلو های کنترل، ماشین‌ آلات و ایستگاه‌ های Remote I/O طراحی شده است. این کوپلر علاوه بر پشتیبانی از ارتباط PROFINET IO، دارای سوئیچ داخلی دوپورته است که امکان ایجاد ساختار خطی شبکه بدون نیاز به سوئیچ شبکه جداگانه را فراهم می‌کند.

عملکرد کوپلر PROFINET WAGO 750-375

وظیفه اصلی WAGO 750-375، ایجاد ارتباط میان شبکه PROFINET و مجموعه ماژول‌ های I/O سری 750 است. کوپلر ماژول‌ های متصل را شناسایی کرده و بر اساس پیکربندی انجام‌ شده، تصویر فرآیند ورودی و خروجی را ایجاد می‌کند.

این مدل می‌تواند در شبکه به‌ عنوان I/O Device فعالیت کند و از حداکثر دو I/O Controller و یک I/O Supervisor پشتیبانی کند. تصویر فرآیند نیز می‌تواند شامل ترکیبی از ماژول‌ های دیجیتال، آنالوگ و ماژول‌ های پیچیده باشد.

در یک سیستم واقعی، ماژول‌ های I/O در کنار کوپلر روی ریل DIN نصب می‌شوند و کوپلر اطلاعات آنها را از طریق شبکه Ethernet صنعتی PROFINET در اختیار کنترلر قرار می‌دهد. به همین دلیل، 750-375 را باید رابط ارتباطی ایستگاه I/O در نظر گرفت، نه یک ماژول ورودی یا خروجی مستقل.

شبکه PROFINET در WAGO 750-375

یکی از ویژگی‌ های مهم این مدل، استفاده از PROFINET IO به‌عنوان پروتکل ارتباطی است. PROFINET یک استاندارد Ethernet صنعتی برای تبادل داده در سیستم‌ های اتوماسیون و کنترل است.

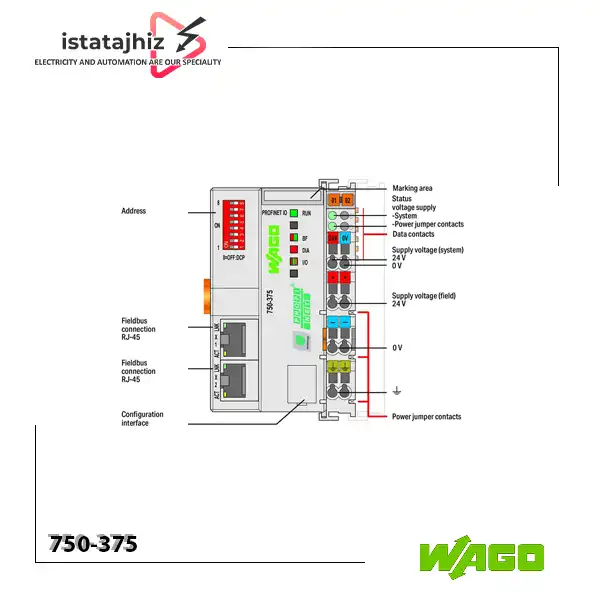

750-375 از ارتباط Ethernet با سرعت‌ های 10/100 Mbit/s پشتیبانی می‌کند و ارتباط PROFINET IO با سرعت 100 Mbit/s Full Duplex انجام می‌شود. برای اتصال شبکه نیز دو پورت RJ-45 روی کوپلر در نظر گرفته شده است.

وجود دو پورت شبکه باعث می‌شود بتوان تجهیزات را به‌ صورت زنجیره‌ ای به یکدیگر متصل کرد. بنابراین در ساختار هایی که از توپولوژی خطی استفاده می‌کنند، نیازی نیست برای هر ایستگاه یک سوئیچ Ethernet مجزا در نظر گرفته شود.

سوئیچ داخلی دوپورته

یکی از مزیت‌ های مهم 750-375، وجود 2-Port Switch داخلی است. این ساختار برای پروژه‌ هایی که چندین ایستگاه I/O در امتداد یک مسیر قرار دارند کاربرد زیادی دارد.

برای مثال، در یک خط تولید می‌ توان چند ایستگاه WAGO را پشت سر هم قرار داد و کابل شبکه را از یک ایستگاه به ایستگاه بعدی منتقل کرد. این روش می‌تواند تعداد تجهیزات شبکه مورد نیاز در تابلو را کاهش داده و سیم‌ کشی را منظم‌ تر کند.

حداکثر طول هر سگمنت شبکه برای این مدل 100 متر اعلام شده و رسانه انتقال پیشنهادی، کابل Twisted Pair با مشخصات S-UTP، امپدانس 100Ω و Cat. 5 است.

ظرفیت ماژول‌ های I/O

WAGO 750-375 برای سیستم‌ هایی طراحی شده که به تعداد قابل توجهی ماژول ورودی و خروجی نیاز دارند. طبق دیتاشیت، حداکثر 250 ماژول در هر نود قابل پشتیبانی است و در حالت بدون Bus Extension حداکثر 64 ماژول می‌توانند در ساختار مربوطه قرار گیرند.

حداکثر تصویر فرآیند فیلدباس نیز برابر با:

• 512 بایت ورودی
• 512 بایت خروجی

است. ظرفیت واقعی سیستم به نوع و ترکیب ماژول‌ های I/O مورد استفاده بستگی دارد.

این قابلیت باعث می‌شود 750-375 برای ساخت ایستگاه‌ های I/O نسبتاً گسترده در سیستم‌ های کنترل صنعتی مورد استفاده قرار گیرد.

پشتیبانی از ماژول‌ های مختلف WAGO

کوپلر 750-375 با سیستم WAGO I/O System 750 کار می‌کند و می‌تواند در کنار انواع ماژول‌ های I/O دیجیتال، آنالوگ و ماژول‌ های پیچیده مورد استفاده قرار گیرد.

این موضوع به طراح سیستم اجازه می‌دهد بر اساس نیاز پروژه، ترکیب مناسبی از ماژول‌ های ورودی و خروجی را در کنار کوپلر قرار دهد.

به همین دلیل هنگام انتخاب این محصول، تنها مشخصات خود کوپلر اهمیت ندارد و باید نوع ماژول‌ های I/O موردنیاز، تعداد کانال‌ ها و ظرفیت تصویر فرآیند نیز بررسی شود.

تنظیم نام دستگاه و پیکربندی

یکی از موارد مهم در راه‌ اندازی 750-375، اختصاص نام دستگاه در شبکه PROFINET است. نام دستگاه می‌تواند از طریق DCP Protocol تعیین شود یا با استفاده از DIP Switch، نام پیش‌فرض دستگاه ایجاد شود.

این ویژگی در زمان راه‌ اندازی شبکه و شناسایی صحیح ایستگاه اهمیت دارد، زیرا کنترلر PROFINET باید بتواند Device مورد نظر را در شبکه شناسایی کند.

برای پیکربندی نیز باید ساختار واقعی ماژول‌ های نصب‌ شده با تنظیمات نرم‌ افزاری کنترلر مطابقت داشته باشد. بنابراین پیش از راه‌ اندازی، بررسی فایل‌ های Device Description و GSD مربوط به نسخه مورد استفاده اهمیت دارد.

قابلیت‌ های ارتباطی پیشرفته

مدل 750-375 علاوه بر PROFINET IO، از پروفایل‌ های PROFIsafe V2 و PROFIenergy V1.0 نیز پشتیبانی می‌کند. این قابلیت‌ ها امکان استفاده از برخی عملکرد های پیشرفته‌ تر در پروژه‌ های اتوماسیون صنعتی را فراهم می‌کنند.

PROFIenergy می‌تواند در پروژه‌ هایی که مدیریت مصرف انرژی تجهیزات اهمیت دارد مورد توجه قرار گیرد و PROFIsafe نیز در معماری‌ های مرتبط با ارتباطات ایمنی کاربرد دارد. البته استفاده از این قابلیت‌ ها به تجهیزات، کنترلر و معماری کلی سیستم نیز وابسته است.

تغذیه WAGO 750-375

تغذیه سیستم این کوپلر 24VDC است و محدوده مجاز آن طبق دیتاشیت برابر با 25%- تا 30%+ نسبت به مقدار نامی اعلام شده است.

تغذیه سیستم از طریق کانکتور قابل جدا شدن با اتصال CAGE CLAMP انجام می‌شود. برای تغذیه بخش فیلد نیز Power Jumper Contacts در نظر گرفته شده است.

جریان قابل عبور از Power Jumper Contacts حداکثر 10A است و بین تغذیه سیستم و فیلد نیز ایزولاسیون 500V وجود دارد.

نصب و مشخصات فیزیکی

WAGO 750-375 برای نصب روی ریل DIN-35 طراحی شده است و می‌تواند در تابلو های کنترل در کنار سایر تجهیزات اتوماسیون صنعتی نصب شود.

ابعاد کوپلر تقریباً برابر با 61.5 × 100 × 71.9 میلی‌ متر و وزن آن حدود 151.5 گرم است. بدنه از پلی‌ کربنات و پلی‌ آمید 6.6 ساخته شده و رنگ آن خاکستری روشن است.

درجه حفاظت این مدل IP20 است؛ بنابراین برای نصب در محیط صنعتی، باید حفاظت مناسب تابلو یا محفظه در برابر آب و گرد و غبار نیز در نظر گرفته شود.

شرایط کاری WAGO 750-375

محدوده دمای کاری این محصول 0 تا +55 درجه سانتی‌ گراد و محدوده دمای نگهداری آن 25- تا +85 درجه سانتی‌ گراد است.

این کوپلر برای شرایط صنعتی طراحی شده و مقاومت آن در برابر ارتعاش تا 4g و شوک تا 15g مطابق استاندارد های اعلام‌ شده در دیتاشیت مشخص شده است. رطوبت نسبی مجاز نیز تا 95 درصد بدون تشکیل میعان اعلام شده است.

بنابراین در زمان نصب، دمای داخل تابلو، رطوبت، تهویه و شرایط محیطی محل نصب باید با محدوده مجاز تجهیز مطابقت داشته باشد.

کاربرد های کوپلر PROFINET WAGO 750-375

WAGO 750-375 برای پروژه‌ هایی مناسب است که نیاز به ایجاد یک ایستگاه I/O غیر متمرکز و ارتباط آن با کنترلر PROFINET دارند.

تابلو های اتوماسیون صنعتی

این کوپلر در تابلو های کنترل برای اتصال مجموعه‌ ای از ماژول‌ های I/O سری 750 به شبکه PROFINET استفاده می‌شود و می‌ تواند به‌عنوان رابط ارتباطی ایستگاه Remote I/O عمل کند.

خطوط تولید

در خطوط تولید که چندین ایستگاه کنترلی در نقاط مختلف قرار دارند، استفاده از Remote I/O می‌تواند امکان نزدیک‌ تر کردن ماژول‌ های ورودی و خروجی به تجهیزات را فراهم کند.

ماشین‌ آلات صنعتی

در ماشین‌ آلاتی که تعداد زیادی سنسور و عملگر وجود دارد، می‌توان ماژول‌ های I/O را در نزدیکی تجهیزات نصب کرد و اطلاعات آنها را از طریق PROFINET به PLC منتقل نمود.

سیستم‌ های Remote I/O

750-375 برای ساخت ایستگاه‌ های I/O غیرمتمرکز بر پایه WAGO I/O System 750 طراحی شده است و امکان استفاده از ترکیب متنوعی از ماژول‌ های دیجیتال و آنالوگ را فراهم می‌کند.

پروژه‌ های مبتنی بر PLC و PROFINET

در پروژه‌ هایی که PLC یا کنترلر از PROFINET IO پشتیبانی می‌کند، این محصول می‌تواند به‌عنوان رابط شبکه برای مجموعه ماژول‌ های WAGO مورد استفاده قرار گیرد.

نکات مهم قبل از خرید WAGO 750-375

پیش از خرید این محصول، بهتر است موارد زیر در پروژه بررسی شوند:

• PLC یا کنترلر مورد استفاده باید از PROFINET IO پشتیبانی کند.
• تعداد و نوع ماژول‌ های I/O مورد نیاز باید مشخص باشد.
• ظرفیت تصویر فرآیند 512 بایت ورودی و 512 بایت خروجی باید با نیاز پروژه تطبیق داده شود.
• ساختار شبکه و طول کابل‌ های Ethernet باید بررسی شود.
• برای توپولوژی خطی می‌توان از سوئیچ داخلی دوپورته استفاده کرد.
• ولتاژ تغذیه سیستم باید 24VDC باشد.
• شرایط دمایی محل نصب باید در محدوده مجاز تجهیز قرار داشته باشد.
• برای نصب در محیط‌ های دارای رطوبت یا گرد و غبار، حفاظت تابلو باید متناسب با شرایط محیط انتخاب شود.
• نسخه Firmware و فایل‌های Device Description مورد استفاده در پروژه باید با سیستم کنترل هماهنگ باشند.

قیمت و خرید کوپلر PROFINET WAGO 750-375

برای اطلاع از قیمت کوپلر PROFINET IO نسل سوم Advanced WAGO 750-375 و بررسی موجودی، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام استعلام، شماره فنی 750-375 را اعلام کنید تا محصول دقیق مورد نظر بررسی شود.

ایستا تجهیز در زمینه تأمین تجهیزات برق صنعتی و تجهیزات اتوماسیون صنعتی فعالیت می‌کند و در زمان خرید می‌توانید مشخصات PLC، نوع شبکه و ساختار I/O پروژه خود را با کارشناسان فروش مطرح کنید تا سازگاری محصول با سیستم موردنظر بررسی شود.
