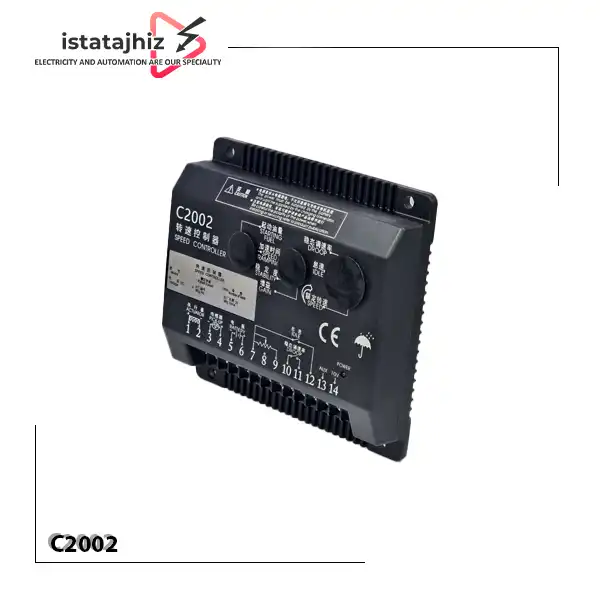

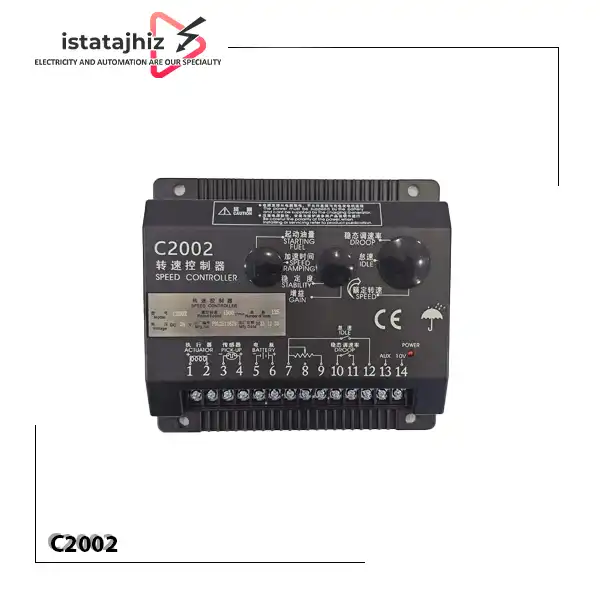

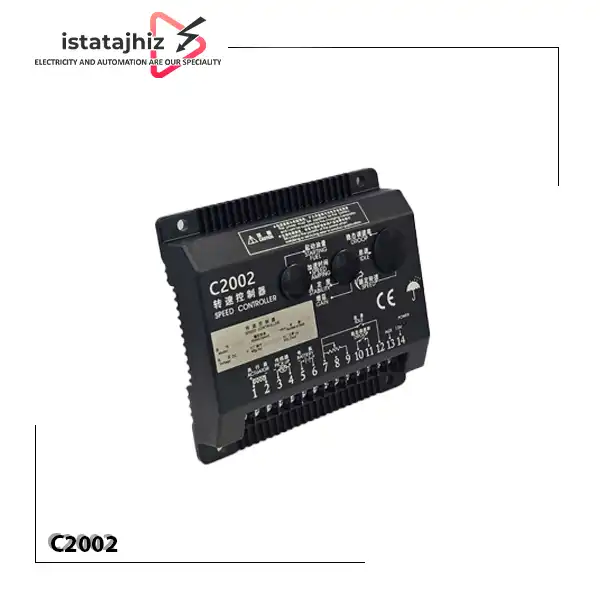

گاورنر تنظیم دور C2002 چینی

گاورنر تنظیم دور C2002 یک واحد کنترل الکترونیکی سرعت موتور دیزل یا Electronic Speed Governor / Speed Control Unit است که برای کنترل دور موتور در سیستم های دیزل ژنراتور استفاده می شود. این تجهیز با دریافت سیگنال سرعت موتور از سنسور دور و مقایسه آن با مقدار تنظیم شده، فرمان لازم را برای عملگر سوخت صادر می کند تا دور موتور در شرایط مختلف کاری کنترل شود. مدل C2002 در مستندات رسمی شرکت چینی Shanghai Fortrust Power Electric با عنوان C2002 Speed Control Unit معرفی شده و یک سیستم کنترل حلقه بسته برای تنظیم سرعت موتور است. این کنترلر برای پاسخ سریع به تغییرات بار طراحی شده و قابلیت تنظیم پارامترهایی مانند دور نامی، Droop، پایداری، شتاب گیری و سوخت استارت را در اختیار کاربر قرار می دهد. این مدل برای سیستم هایی اهمیت دارد که تغییر بار می تواند باعث تغییر دور موتور و در نتیجه تغییر فرکانس خروجی ژنراتور شود. البته انتخاب C2002 فقط بر اساس توان دیزل ژنراتور انجام نمی شود و باید ولتاژ سیستم DC، نوع و مشخصات عملگر، سنسور دور، نوع موتور و نحوه سیم بندی نیز بررسی شود.

C2002 در سیستم دیزل ژنراتور چه کاری انجام می دهد؟

در یک سیستم کنترل دور الکترونیکی، کنترلر C2002 بخشی از یک زنجیره کنترلی شامل باتری، Speed Pickup، کنترلر سرعت و Actuator است. سنسور دور، اطلاعات سرعت موتور را به کنترلر می فرستد. C2002 این اطلاعات را با مقدار تنظیم شده مقایسه کرده و متناسب با خطای سرعت، خروجی لازم را برای عملگر ایجاد می کند. عملگر نیز به مکانیزم کنترل سوخت موتور متصل است و با تغییر موقعیت خود مقدار سوخت ورودی به موتور را تنظیم می کند. در نتیجه، هنگام افزایش بار و افت تمایل به دور موتور، سیستم می تواند با اصلاح فرمان عملگر، موتور را به سمت دور تنظیم شده برگرداند. به همین دلیل C2002 را نباید با برد کنترل دیزل ژنراتور یا AVR ژنراتور یکسان در نظر گرفت. این تجهیز وظیفه اصلی کنترل دور موتور را بر عهده دارد؛ در حالی که کنترلر ژنراتور می تواند وظایفی مانند استارت و توقف، AMF، پایش پارامترها و حفاظت را انجام دهد و AVR وظیفه کنترل ولتاژ خروجی آلترناتور را بر عهده دارد.

C2002 که یکی از تجهیزات دیزل ژنراتور است از کنترل حلقه بسته استفاده می کند و برای کنترل سرعت در برابر تغییرات بار طراحی شده است. مستندات سازنده همچنین به قابلیت های تنظیم Starting Fuel، Speed Ramping، Droop، Idle و Stability اشاره می کنند.

قابلیت های کنترلی مهم در C2002

یکی از نکات مهم C2002، وجود تنظیمات مختلف برای تطبیق رفتار سیستم کنترل سرعت با موتور و Actuator است. در مستندات فنی این مدل، تنظیماتی مانند SPEED، GAIN، STABILITY، DROOP، IDLE، STARTING FUEL و SPEED RAMPING دیده می شود.

Speed

تنظیم Speed برای تعیین نقطه کار سرعت موتور استفاده می شود. مقدار مورد نیاز باید بر اساس دور نامی موتور و فرکانس مورد انتظار ژنراتور تنظیم شود.

Droop

پارامتر Droop تعیین کننده میزان کاهش سرعت نسبت به افزایش بار در حالت تنظیم Droop است. این تنظیم خصوصا در کاربردهایی که نحوه تقسیم بار یا رفتار موتور در برابر تغییرات بار اهمیت دارد، باید با توجه به طراحی سیستم انجام شود.

Gain و Stability

این تنظیمات بر رفتار دینامیکی حلقه کنترل اثر می گذارند. تنظیم نامناسب آنها می تواند باعث پاسخ بیش از حد، نوسان یا پاسخ کند سیستم شود؛ بنابراین تنظیم آنها نباید صرفا با تغییر تصادفی پتانسیومترها انجام شود.

Starting Fuel و Speed Ramping

C2002 برای کنترل سوخت هنگام استارت و مدیریت روند افزایش سرعت موتور نیز تنظیماتی دارد. سازنده این قابلیت ها را برای کنترل بهتر شتاب گیری و کاهش دود اولیه موتور معرفی کرده است.

قبل از خرید C2002 چه مشخصاتی را بررسی کنیم؟

انتخاب گاورنر برای دیزل ژنراتور صرفا با عبارت «C2002» یا حتی با توان ژنراتور انجام نمی شود. مهم ترین مواردی که قبل از سفارش باید تطبیق داده شوند عبارتند از:

1. ولتاژ سیستم DC

C2002 برای سیستم های 12VDC و 24VDC ارائه شده است. محدوده مجاز تغذیه برای نسخه 12 ولت، 9 تا 16 ولت و برای نسخه 24 ولت، 18 تا 32 ولت اعلام شده است. بنابراین ابتدا باید ولتاژ بانک باتری و مدار DC موتور مشخص شود.

2. نوع Actuator

Actuator رابط عملی بین کنترلر و سیستم کنترل سوخت موتور است. باید مشخص شود عملگر نصب شده روی موتور با C2002 سازگار است. سازنده C2002 را با Actuator های متناسب خود معرفی کرده است، اما نمی توان بدون بررسی مشخصات Actuator، سازگاری را قطعی دانست.

3. نوع و مشخصات Speed Pickup

C2002 برای دریافت فیدبک سرعت از سنسور دور استفاده می کند. نوع سنسور، سیم بندی و کیفیت سیگنال آن مستقیما بر عملکرد حلقه کنترل اثر می گذارد. خرابی یا سیم بندی نامناسب Pickup می تواند به خطای کنترل سرعت منجر شود.

4. مدل و دور نامی موتور

مدل موتور، دور نامی و ساختار سیستم سوخت باید با کاربرد گاورنر مطابقت داشته باشد. حتی اگر توان موتور در محدوده اعلام شده قرار داشته باشد، نمی توان بدون بررسی سیستم Actuator و Pickup سازگاری را قطعی دانست.

5. Wiring و ترمینال ها

پیش از جایگزینی کنترلر، شماره ترمینال ها و سیم بندی نمونه قبلی باید با نقشه اتصال C2002 تطبیق داده شود. تغییر صرفا بر اساس ظاهر مشابه یا تعداد ترمینال ها روش مطمئنی برای جایگزینی نیست.

چه کسانی به گاورنر C2002 نیاز دارند؟

C2002 بیشتر برای افرادی مناسب است که در زمینه های زیر با سیستم کنترل دور موتور دیزل کار می کنند:

• تعمیرکاران دیزل ژنراتور
• تکنسین های موتور و ژنراتور
• مهندسان برق و مکانیک فعال در حوزه دیزل ژنراتور
• سازندگان و مونتاژکنندگان ژنراتور
• واحدهای نگهداری و تعمیرات
• پیمانکاران سیستم های برق اضطراری
• تامین کنندگان قطعات و تجهیزات دیزل ژنراتور

اگر هدف فقط کنترل Start/Stop، AMF یا حفاظت های الکتریکی ژنراتور باشد، باید در کنار گاورنر، برد کنترل دیزل ژنراتور مناسب سیستم نیز بررسی شود.

جمع بندی فنی

گاورنر تنظیم دور C2002 یک کنترلر الکترونیکی سرعت برای موتورهای دیزل است که با دریافت فیدبک سرعت از Speed Pickup و کنترل Actuator، دور موتور را در شرایط کاری مختلف تنظیم می کند. این مدل از تغذیه 12VDC یا 24VDC پشتیبانی می کند، نرخ نوسان سرعت اعلام شده آن حداکثر ±0.25 درصد است و Steady-State Droop آن از 0 تا 5 درصد قابل تنظیم است.

برای انتخاب این مدل، مهم ترین موارد شامل ولتاژ سیستم DC، مدل و دور موتور، نوع Magnetic Pickup، نوع Actuator، نحوه سیم بندی و نیاز سیستم به حالت Droop یا کنترل سرعت موردنظر است.

اگر C2002 برای جایگزینی یک گاورنر موجود خریداری می شود، ارسال مدل موتور و Actuator یا تصویر پلاک و سیم بندی تجهیز قبلی می تواند به تطبیق دقیق تر کمک کند.

خرید گاورنر تنظیم دور C2002 از ایستا تجهیز

برای خرید گاورنر تنظیم دور C2002 می توانید موجودی و قیمت روز محصول را از ایستا تجهیز استعلام کنید. امکان خرید حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران و همچنین سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید پروژه ای یا تعداد بالا نیز می توانید مشخصات موتور، ولتاژ سیستم و مدل گاورنر قبلی را هنگام استعلام اعلام کنید تا انتخاب تجهیز با سیستم موجود دقیق تر بررسی شود. قیمت نهایی محصول را بهتر است پیش از سفارش استعلام کنید، زیرا موجودی و شرایط بازار تجهیزات وارداتی می تواند تغییر کند.
