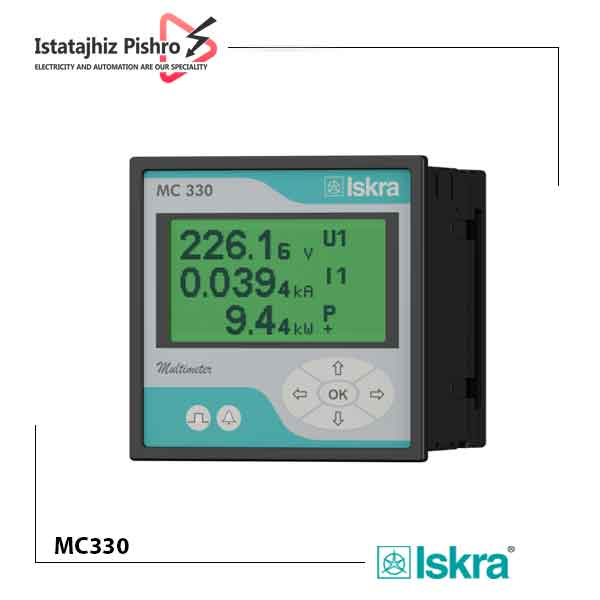

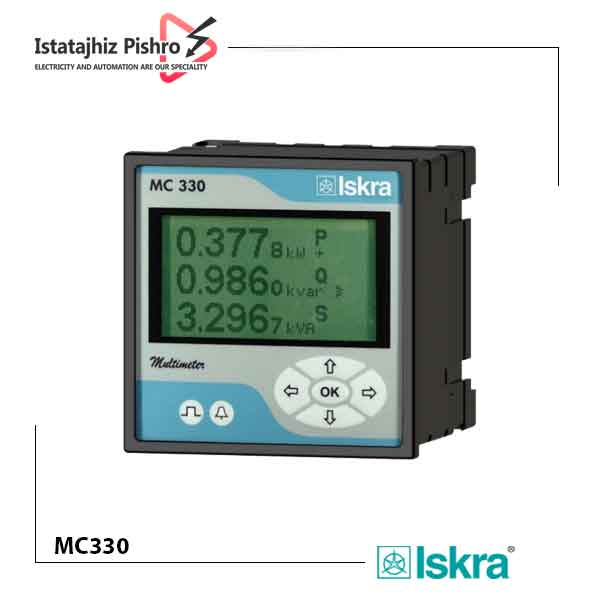

مولتی متر ایسکرا ISKRA MC330

ISKRA MC330 Multifunctional Digital Multimeter

برند: شناسه محصول: MC330 دسته‌بندی‌ها: ,
ویژگی های محصول :
  • کشور سازنده:اسلونی
  • گارانتی:دارد
  • ابعاد:96*96
  • کلاس اندازه گیری:0.5
  • پورت ارتباطی:RS485-RS232-USB-PROFIBUS
  • نرم افزار پیکر بندی:MiQen
کاتالوگ مولتی متر ISKRA MC330
  • تضمین بهترین قیمت بازار
  • پشتیبانی عالی ۲۴ ساعته، ۷ روز هفته
  • بازگشت وجه در صورت عدم رضایت
  • اصالت کالاها از برترین برندها
  • تحویل سریع در کمترین زمان ممکن

63,940,000 تومان

مولتی متر ایسکرا ISKRA MC330 یک دستگاه اندازه گیری چندمنظوره برای پایش پارامترهای الکتریکی در شبکه های تک فاز و سه فاز است. این دستگاه مقادیر ولتاژ و جریان موثر (RMS)، توان اکتیو، راکتیو و ظاهری، ضریب توان، فرکانس، زاویه فاز و انرژی را اندازه گیری می کند و اطلاعات را روی نمایشگر LCD گرافیکی نشان می دهد.

MC330 برای تابلوهای برق صنعتی، سیستم های توزیع انرژی، تاسیسات ساختمانی و سامانه های مدیریت انرژی کاربرد دارد. امکان استفاده از ارتباط سریال RS485 یا RS232، خروجی پالسی یا رله ای و ورودی تعرفه ای نیز با توجه به پیکربندی سفارش وجود دارد.

نکته مهم در انتخاب این مدل، تفاوت آن با MC350 است: MC330 مولتی متر است و برای اندازه گیری و نمایش پارامترها طراحی شده؛ در حالی که MC350 علاوه بر اندازه گیری، قابلیت رکورد و ذخیره اطلاعات در حافظه داخلی را دارد.

ویژگی‌ ها و قابلیت‌ های کلیدی:

اندازه‌ گیری‌ های جامع: پاور آنالایزر  ISKRA MC330  قادر به اندازه‌گیری بیش از 60 پارامتر مختلف است، از جمله:

  1. ولتاژ (U)
  2. جریان (I)
  3. توان اکتیو (P)
  4. توان راکتیو (Q)
  5. توان ظاهری (S)
  6. ضریب توان (PF)
  7. فرکانس (f)
  8. هارمونیک‌ها (THD)
  • آنالیز کیفیت توان: این دستگاه می‌تواند به عنوان یک آنالایزر کیفیت توان عمل کرده و هارمونیک‌ها را تا هارمونیک ۳۱ اندازه‌گیری کند.
  • انرژی‌متر: MC330 یک کنتور انرژی است که می‌تواند انرژی را در چهار ربع (quadrant) و تا چهار تعرفه مختلف ثبت کند.
  • هشدارها: این دستگاه از ۱۶ آلارم قابل تنظیم توسط کاربر پشتیبانی می‌کند که می‌توان آن‌ها را برای پارامترهای مختلف تنظیم کرد.
  • نمایشگر: دارای یک نمایشگر گرافیکی LCD با ابعاد ۱۲۸x۶۴ پیکسل و نور پس‌زمینه است.
  • مشخصات سخت‌ افزاری:

  • نصب به صورت تابلویی
  • محدوده اتوماتیک برای جریان نامی (تا ۱۲.۵ آمپر) و ولتاژ (تا ۶۰۰ ولت فاز به نول)
  • منبع تغذیه AC یا یونیورسال (AC/DC)
  • پشتیبانی از ماژول‌های اختیاری برای خروجی‌های پالس یا رله و ورودی‌های تعرفه
  • پورت های ارتباطات مولتی متر ایسکرا ISKRA MC330

  • مولتی متر MC330 از طریق پورت‌های ارتباطی RS485، RS232 و USB و پروتکل ارتباطی MODBUS قابل اتصال به کامپیوتر است.
  • نرم‌افزار MiQen ایسکرا نیز برای پیکربندی و تحلیل داده‌ها در دسترس است.
  • دقت و ایمنی:

  • دارای دقت کلاس ۰.۵ برای ولتاژ، جریان و توان و دقت کلاس ۱ برای انرژی اکتیو (با امکان سفارش کلاس ۰.۵S).
  • رعایت استانداردهای ایمنی مانند SIST EN 61010-1:2002

انواع پیکربندی اتصال به شبکه

مولتی متر ایسکرا ISKRA MC330 از چندین پیکربندی استاندارد برای اندازه‌گیری در شبکه‌های مختلف پشتیبانی می‌کند که باید هنگام راه‌اندازی دستگاه در نرم‌افزار آن (MiQen) یا در پارامترهای روی تجهیز تنظیم شوند. این پیکربندی‌ها شامل موارد زیر هستند:

  1.  اتصال تک‌فاز با بار متعادل (single-wire, uniform load)
  2.  اتصال سه‌فاز سه سیمه با بار نامتعادل (three-wire, non-uniform load)
  3.  اتصال سه‌فاز سه سیمه با بار متعادل (three-wire, uniform load)
  4.  اتصال سه‌فاز چهار سیمه با بار نامتعادل (four-wire, non-uniform load)
  5. اتصال سه‌فاز چهار سیمه با بار متعادل (four-wire, uniform load)

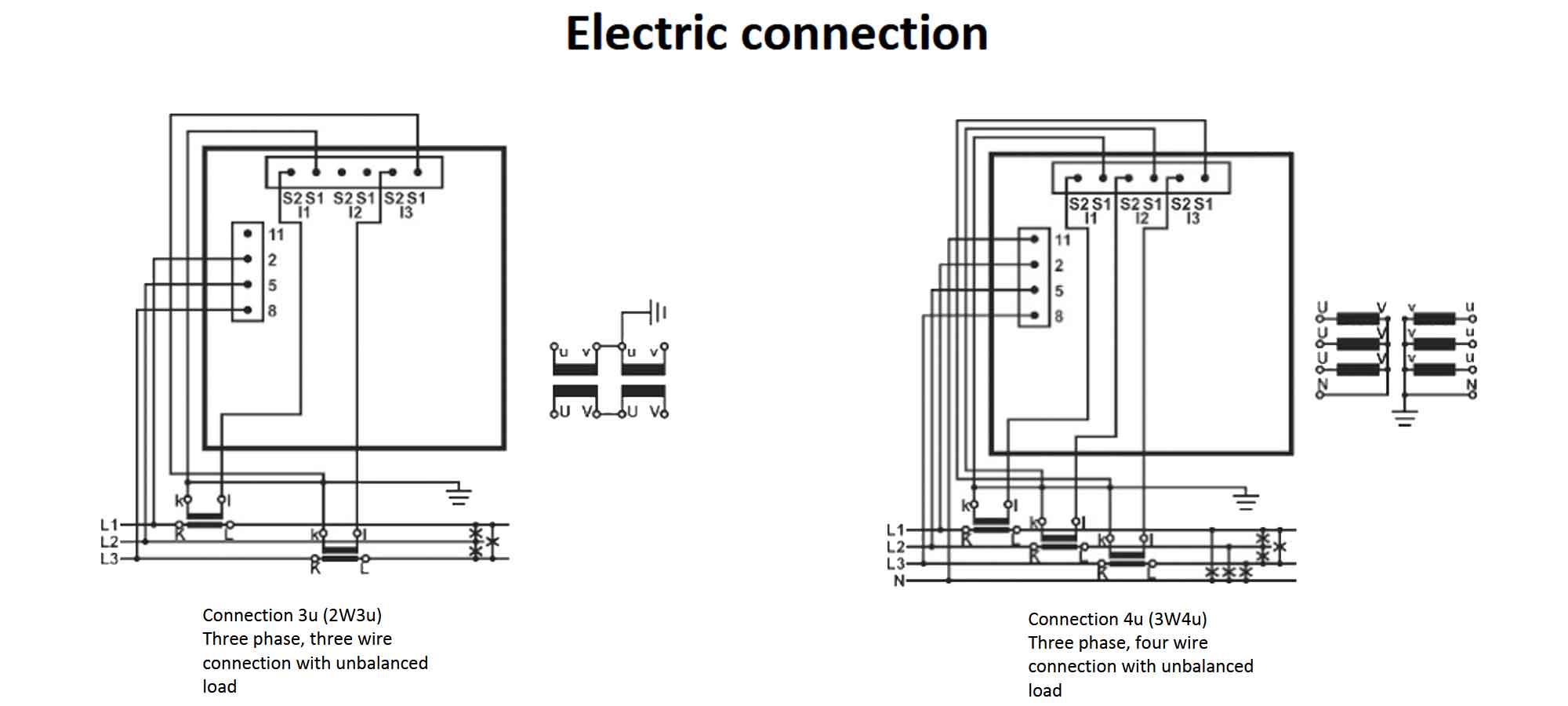

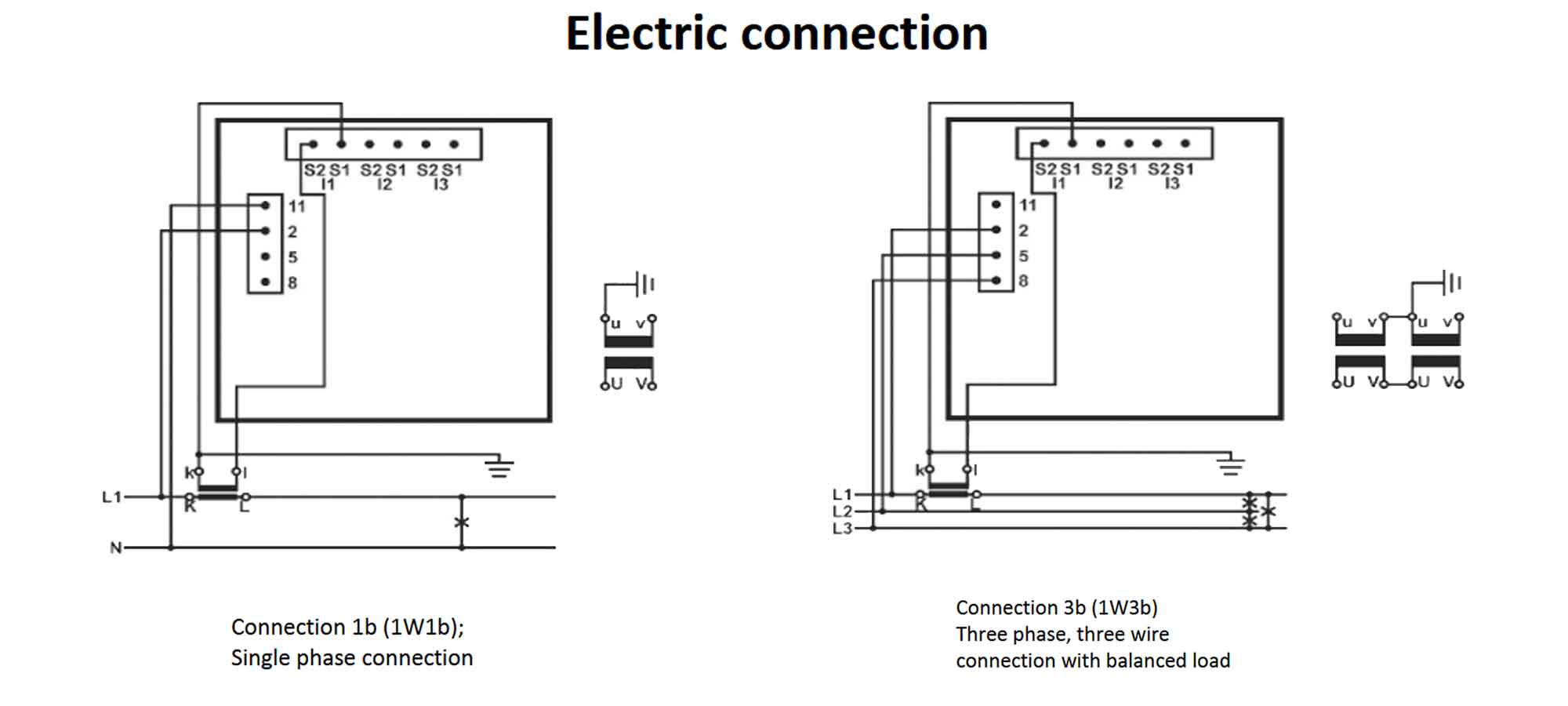

3 اتصال الکتریکی مولتی متر MC330

کاربرد پاور آنالایزر ایسکرا MC330

این مولتی متر برای نظارت و اندازه‌گیری مقادیر الکتریکی سیستم انرژی الکتریکی تک فاز و سه فاز در نظر گرفته شده است.

این پاور میتر مقدار TRMS واقعی را طبق اصل نمونه‌برداری سریع از سیگنال‌های ولتاژ و جریان اندازه‌گیری می‌کند. یک ریزپردازنده داخلی، مقادیر اندازه‌گیری شده (ولتاژ، جریان، فرکانس، انرژی، توان، ضریب توان، زاویه فاز و غیره) را از سیگنال‌های اندازه‌گیری شده محاسبه می‌کند.
این مولتی متر مانند کنتور برق، انرژی را در هر چهار ربع تا چهار تعرفه ثبت می‌کند.
از آنجایی که توان اکتیو و راکتیو را در همه جهات نیز اندازه‌گیری می‌کند، می‌تواند داده‌هایی در مورد جهت توان (مانند کد ANSI 32) ارائه دهد.
با استفاده از ماژول‌های ورودی/خروجی، می‌توان از کنتور برای کنترل فرآیند استفاده کرد. کنتور از 2 اسلات ورودی/خروجی اختیاری پشتیبانی می‌کند که برای استفاده با ماژول‌های ورودی یا خروجی دوگانه آماده هستند.
گزینه‌های موجود عبارتند از خروجی آنالوگ، خروجی دیجیتال (کلکتور باز (SO) یا رله مکانیکی) یا ورودی تعرفه.
خروجی دیجیتال می‌تواند به عنوان خروجی پالس یا آلارم استفاده شود.
آلارم‌ها ابزار مفیدی برای تشخیص سریع پارامترهای بیش از حد مجاز، نظارت بر سطح مناسب دامنه و اطلاع‌رسانی در ترکیب با خروجی‌های آلارم (رله) هستند. بنابراین، این تابع می‌تواند برای حفاظت ثانویه در برابر اضافه/کاهش ولتاژ/فرکانس، سوئیچ حفاظت در برابر اضافه بار… استفاده شود. حافظه داخلی (8 مگابایت) برای ثبت اندازه‌گیری‌ها و آلارم‌های بلادرنگ استفاده می‌شود که همگی مجهز به مهر زمانی هستند.

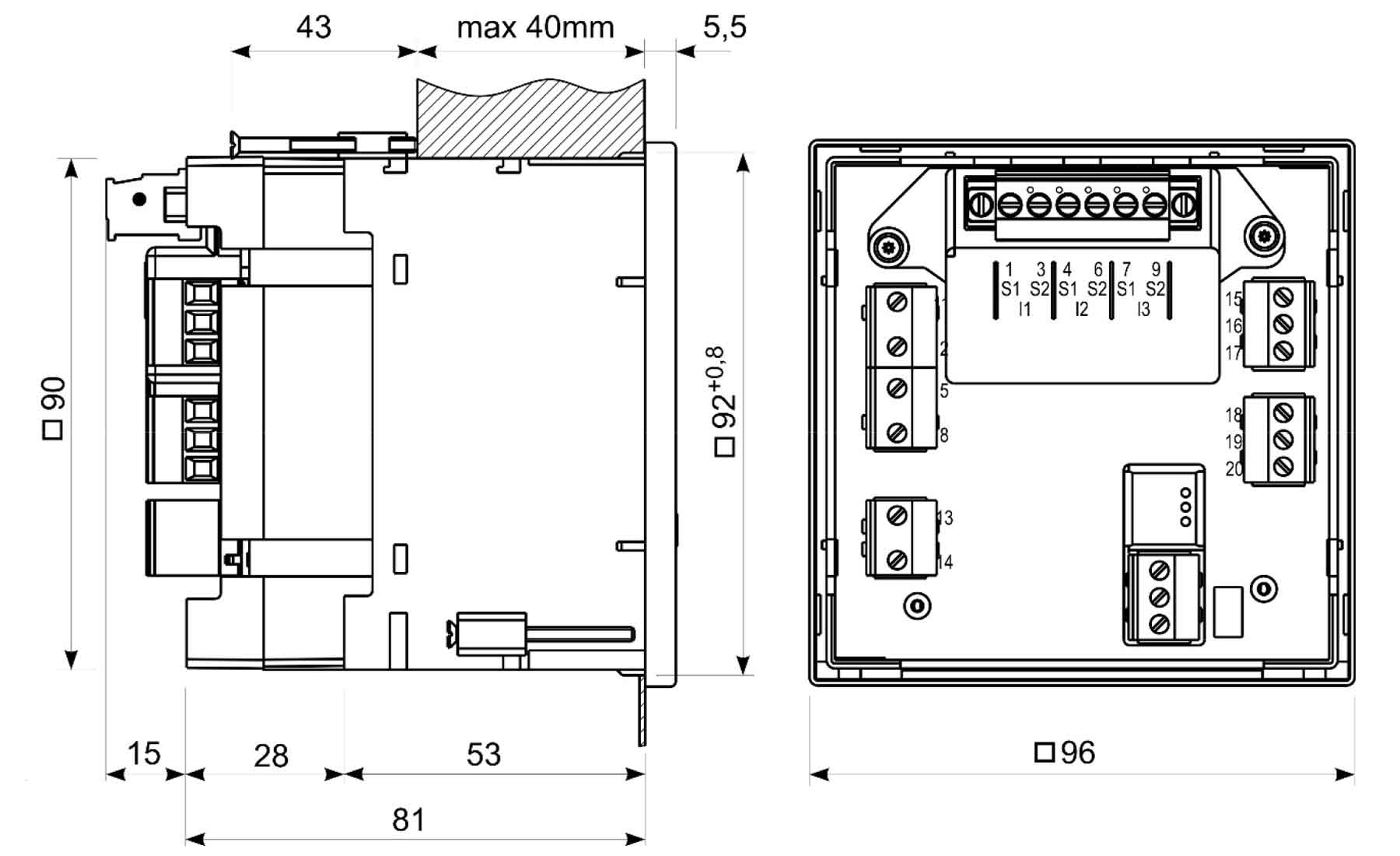

ابعاد و اندازه پاورآنالایزر ISKRA MC330
ابعاد و اندازه پاورآنالایزر ISKRA MC330

روش خرید و ارسال

با خرید مولتی متر ایسکرا ISKRA MC330 از ایستا تجهیز پیشرو ، از گارانتی و خدمات پس از فروش ما بهره مند می شوید.

متخصصان ما از شنبه تا پنج شنبه و از ساعت 9 صبح تا 5 عصر آماده پاسخگویی به مشتریان می باشند،جهت ارتباط با همکاران ما با شماره های 02133988303، 021339883040 و 09028137383 می توانید در ارتباط باشید .

متخصصان ما از خرید تا نصب کامل در کنار شما جهت انتخاب صحیح و خدمات پس از فروش هستند.

ایستا تجهیز امکان ارسال بار مشتریان خود به توسط انواع روش های پست از جمله تیپاکس و باربری را دارد و در تمام روز های هفته بسته شما را به تمامی نقاط ایران ارسال خواهد کرد تا در کمترین زمان ممکن، کالا، به دست شما برسد.

نقاط قوت محصول:
  • اندازه‌گیری بیش از ۶۰ پارامتر الکتریکی
  • پشتیبانی از اندازه‌گیری مقادیر True RMS
  • دقت کلاس ۰٫۵ در اندازه‌گیری ولتاژ، جریان و توان
  • دارای نمایشگر گرافیکی LCD با نور پس‌زمینه
  • قابلیت اندازه‌گیری انرژی در چهار ربع و پشتیبانی از چهار تعرفه
نقاط ضعف محصول:
  • نیازمند ترانس جریان خارجی برای اندازه‌گیری جریان‌های بالا
  • ماژول‌های ارتباطی و ورودی‌وخروجی به‌صورت آپشنال ارائه می‌شوند
  • فاقد حافظه داخلی ثبت بلندمدت اطلاعات مانند مدل MC350
  • برای استفاده از قابلیت‌های ارتباطی و تنظیمات پیشرفته به نرم‌افزار MiQen نیاز دارد
  • نصب و تنظیم اولیه آن نسبت به مولتی‌مترهای ساده پیچیده‌تر است

ابعاد قاب جلویی دستگاه 96×96 میلی متر است. برای طراحی برش پنل و فضای پشت دستگاه باید نقشه ابعادی رسمی همان نسخه بررسی شود.

بله. این مدل دارای چهار شمارنده انرژی است. کلاس دقت انرژی اکتیو 1 و انرژی راکتیو 2 اعلام شده است.

در صورت مجهز بودن به ماژول ارتباطی مناسب، می توان از رابط RS485 یا RS232 و پروتکل Modbus برای انتقال اطلاعات به سیستم های مانیتورینگ و کنترل استفاده کرد.

جریان نامی ورودی دستگاه 1 یا 5 آمپر است و حداکثر جریان ورودی آن 12.5 آمپر اعلام شده است. برای اندازه گیری جریان مدار قدرت باید از CT با ثانویه متناسب استفاده شود.
