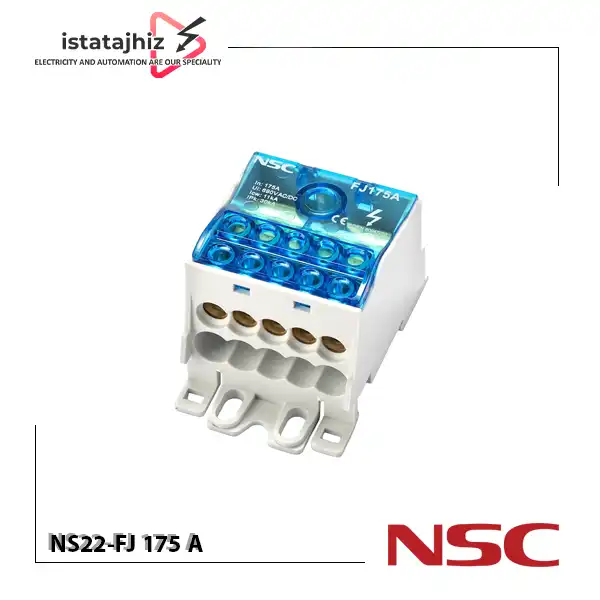

ترمینال توزیع تک‌ پل FJ175A

باکس بار NSC مدل FJ175A یا NS22-FJ175A یک باکس بار تک‌پل با جریان نامی ۱۷۵ آمپر و ولتاژ کاری ۶۹۰ ولت است که برای تقسیم و توزیع برق از یک ورودی به چند خروجی در تابلو برق طراحی شده است. این مدل به‌ویژه برای مدارهای تک‌فاز و انشعاب‌گیری‌هایی که به ۱۰ خروجی هم‌زمان نیاز دارند، گزینه‌ای کارآمد محسوب می‌شود.

استفاده از این ترمینال توزیع ، ساختار منظمی در توزیع جریان ایجاد کرده و موجب کاهش حجم سیم‌کشی و مرتب شدن مدار داخل تابلو می‌شود. بدنه عایق پلی‌آمید ۶۶، قاب پلی‌کربنات، شینه برنج قلع‌اندود و پیچ‌های با روکش فلز روی، ترکیبی مقاوم برای استفاده در محیط‌های صنعتی و تابلوهای برق به شمار می‌رود.

مشخصات فنی باکس بار تک‌پل ۱۷۵ آمپر FJ175A

• برند NSC
• مدل NS22-FJ175A
• نام محصول ترمینال توزیع
• جریان نامی ۱۷۵ آمپر
• ولتاژ کاری ۶۹۰ ولت
• تعداد پل ۱ پل
• نوع مدار تک‌فاز
• استاندارد IEC 60947-7-1
• جریان اتصال کوتاه Icw ۱۱ کیلوآمپر
• جریان پیک Ipk ۳۰ کیلوآمپر
• ابعاد ۷۱ × ۴۶٫۵ × ۴۵ میلی‌متر
• تعداد در کارتن ۹۸ عدد
• گواهی‌ها CB / CE / RoHS
• قابلیت نصب مناسب نصب روی ریل استاندارد (معمولاً ریل DIN)

جنس بدنه و قطعات ترمینال توزیع NSC مدل FJ175A

قاب بترمینال توزیع : پلی‌کربنات (PC)؛ مقاوم در برابر ضربه و محافظ بخش‌های داخلی
بدنه باکس بار: پلی‌آمید ۶۶ با کلاس اشتعال‌پذیری V-0؛ عایق و مقاوم در برابر حرارت
شینه هادی: برنج قلع‌اندود (Tin-Coated Brass)؛ رسانایی مناسب و مقاوم در برابر اکسیداسیون
پیچ اتصال: استیل با روکش فلز روی (Zinc-Coated Steel)؛ مقاوم در برابر خوردگی و اتصال مکانیکی مطمئن

سیم‌کشی ورودی باکس بار ۱۷۵ آمپر NSC

ورودی این باکس بار برای اتصال هادی اصلی با سطح مقطع بالا طراحی شده است:

1. نوع اتصال: A
2. تعداد نقاط اتصال ورودی: ۱ نقطه
3. گشتاور اتصال: ۵ نیوتن‌متر
4. قطر محل اتصال: ۱۲ میلی‌متر
5. سطح مقطع سیم متریک: ۱۶ تا ۷۰ میلی‌مترمربع
6. محدوده سیم بر اساس AWG: ۵ تا 2/0

سیم‌کشی خروجی باکس بار تک‌پل FJ175A

خروجی‌های این باکس بار امکان اتصال چند سیم انشعابی را فراهم می‌کنند:

• نوع اتصال: A
• تعداد نقاط اتصال خروجی: ۱۰ نقطه
• گشتاور اتصال: ۳ نیوتن‌متر
• قطر محل اتصال: ۶ میلی‌متر
• سطح مقطع سیم متریک: ۲٫۵ تا ۱۶ میلی‌مترمربع
• محدوده سیم بر اساس AWG: ۱۳ تا ۵

ابعاد ترمینال توزیع ۱۷۵ آمپر FJ175A و فضای نصب

ابعاد باکس بار NSC مدل FJ175A برابر با ۷۱ × ۴۶٫۵ × ۴۵ میلی‌متر است. طراحی فشرده این مدل فضای کمی در تابلو برق اشغال می‌کند و نصب آن روی ریل استاندارد DIN به‌سادگی انجام می‌شود. هر کارتن این محصول حاوی ۹۸ عدد ترمینال توزیع است.

کاربردهای ترمینال توزیع تک‌پل ۱۷۵ آمپر NSC

1. توزیع برق تک‌فاز از یک ورودی به ۱۰ خروجی
2. استفاده در تابلوهای برق صنعتی و ساختمانی
3. انشعاب‌گیری برای مدارات مصرف‌کننده
4. توزیع جریان در تابلوهای قدرت و توزیع
5. اتصال ایمن سیم و کابل در نقاط مشترک
6. کاهش حجم سیم‌کشی‌های پراکنده و انضباط‌بخشی به مدار

مزایای خرید باکس بار ۱۷۵ آمپر NSC مدل FJ175A

• صرفه‌جویی در زمان نصب: کاهش چشمگیر زمان انشعاب‌گیری
• صرفه‌جویی در فضای تابلو: طراحی فشرده و کارآمد
• افزایش نظم سیم‌کشی: تفکیک دقیق ورودی و خروجی‌ها
• اتصال مطمئن: پیچ‌های مخصوص با گشتاور استاندارد
• ایمنی الکتریکی: بدنه عایق مقاوم در برابر اتصال کوتاه
• تعداد خروجی بالا: ارائه ۱۰ انشعاب مجزا
• گارانتی معتبر: بهره‌مندی از ۲ سال گارانتی ایستاتجهیز

شرایط گارانتی باکس بار NSC از ایستاتجهیز

تمامی مدل‌های باکس بار برند NSC از ۲ سال گارانتی بدون قید و شرط ایستاتجهیز برخوردار هستند. این گارانتی تضمین‌کننده کیفیت و طول عمر محصول در پروژه‌های صنعتی است.

قیمت باکس بار ۱۷۵ آمپر NSC مدل FJ175A

قیمت باکس بار تک‌پل ۱۷۵ آمپر NSC مدل NS22-FJ175A بسته به نوسانات بازار و تعداد سفارش متغیر است. برای دریافت قیمت روز و مشاوره فنی با کارشناسان ایستاتجهیز لاله‌زار تماس بگیرید.
