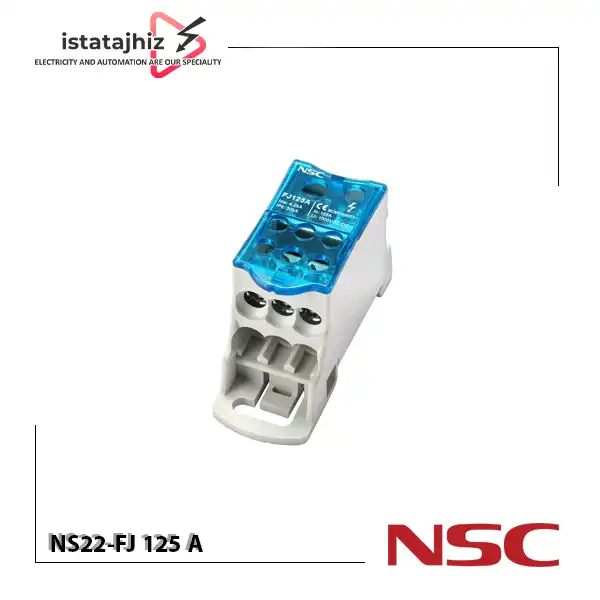

ترمینال توزیع FJ125A-01P تک فاز

ترمینال توزیع FJ125A-01P با شناسه NS22-FJ125A-01P یک ترمینال توزیع برق تک‌فاز و تک‌پل است که برای تقسیم و توزیع جریان الکتریکی از یک ورودی به چند خروجی در تابلوهای برق استفاده می‌شود.

این مدل با جریان نامی 125 آمپر و ولتاژ نامی 1000 ولت برای مدارهای توزیع برق با ظرفیت متوسط طراحی شده است. استفاده از این ترمینال توزیع به متمرکز شدن اتصالات، کاهش حجم سیم‌کشی و افزایش نظم داخل تابلو کمک می‌کند.

ترمینال توزیع FJ125A-01P دارای یک ورودی اصلی، 6 خروجی و یک اتصال جامپر (Jumper) است و امکان ایجاد چندین انشعاب را در فضای نسبتاً فشرده فراهم می‌کند.

در ساخت این محصول از پلی‌آمید 66 با کلاس V-0 برای بدنه، پلی‌کربنات برای قاب، برنج قلع‌اندود برای هادی و فولاد با روکش روی برای پیچ‌ها استفاده شده است.

این محصول مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع NS22-FJ125A-01P

• مدل NS22-FJ125A-01P
• نوع تک‌فاز، تک‌پل
• جریان نامی 125 آمپر
• ولتاژ نامی 1000 ولت
• ابعاد 77 × 29 × 46 میلی‌متر
• تعداد در کارتن 184 عدد
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس هادی برنج قلع‌اندود (Tin-Coated Brass)
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4.2 kA
  Ipk 30 kA
• نقاط اتصال ورودی 1 عدد
• گشتاور ورودی 8.5 N·m
• قطر ورودی 10 میلی‌متر
• سطح مقطع سیم ورودی 10 تا 35 mm²
• نقاط اتصال خروجی 6 عدد
• اتصال جامپر 1 عدد
• گشتاور خروجی 3.5 N·m
• قطر خروجی 6.8 میلی‌متر
• سطح مقطع خروجی 2.5 تا 16 mm²
• سطح مقطع جامپر 6 تا 16 mm²

کاربردهای ترمینال توزیع 125 آمپر FJ125A-01P

ترمینال توزیع FJ125A-01P در مدارهای مختلف توزیع و انشعاب برق مورد استفاده قرار می‌گیرد، از جمله:

1. استفاده در تابلوهای برق صنعتی
2. تابلوهای توزیع برق
3. تقسیم جریان از یک ورودی اصلی به چند خروجی
4. ایجاد چندین انشعاب از یک مدار
5. مدیریت و مرتب‌سازی سیم‌ها و کابل‌ها
6. کاهش حجم سیم‌کشی داخل تابلو
7. ایجاد اتصال متمرکز بین کابل‌های ورودی و خروجی
8. استفاده در مدارهای تک‌فاز تا ظرفیت 125 آمپر
9. کاربرد در مدارهای با ولتاژ نامی تا 1000 ولت

مزایای ترمینال توزیع FJ125A-01P

ظرفیت جریان 125 آمپر

این مدل با جریان نامی 125 آمپر برای مدارهای توزیع برق با ظرفیت متوسط مناسب است.

ولتاژ نامی 1000 ولت

ولتاژ نامی 1000 ولت، امکان استفاده از محصول را در مدارهای متناسب با این سطح ولتاژ فراهم می‌کند.

طراحی تک‌پل و تک‌فاز

ساختار تک‌پل، این مدل را برای مدارهایی که به توزیع یک مسیر جریان نیاز دارند، مناسب می‌کند.

چندین خروجی

وجود 6 نقطه اتصال خروجی امکان ایجاد چندین انشعاب از ورودی اصلی را فراهم می‌کند.

امکان استفاده از جامپر

این مدل دارای یک نقطه اتصال جامپر است که برای ایجاد اتصال موردنیاز در ساختار سیم‌کشی قابل استفاده است.

طراحی کم‌حجم

ابعاد 77×29×46 میلی‌متر باعث می‌شود این ترمینال نسبت به بسیاری از تجهیزات توزیع جریان، فضای کمی در تابلو اشغال کند.

بدنه عایق PA66/V-0

بدنه از پلی‌آمید 66 با کلاس V-0 ساخته شده و برای استفاده در محیط‌های تابلو برق طراحی شده است.

هادی برنج قلع‌اندود

استفاده از برنج قلع‌اندود در هادی، ساختار اتصال الکتریکی محصول را تشکیل می‌دهد.

کاهش حجم سیم‌کشی

با متمرکز شدن چندین اتصال در یک نقطه، سیم‌کشی داخلی تابلو مرتب‌تر شده و فضای کمتری اشغال می‌کند.

راهنمای نصب ترمینال توزیع FJ125A-01P

1. پیش از شروع کار، برق مدار را کاملاً قطع کنید.
2. محل مناسب نصب را با توجه به ابعاد 77×29×46 میلی‌متر انتخاب کنید.
3. ظرفیت مدار را بررسی کنید و مطمئن شوید جریان و ولتاژ از 125 آمپر و 1000 ولت بیشتر نیست.
4. کابل ورودی را به نقطه اتصال اصلی متصل کنید.
5. سیم‌های خروجی را مطابق نقشه الکتریکی به خروجی‌های ترمینال متصل کنید.
6. برای ورودی از سیم با سطح مقطع 10 تا 35 mm² استفاده کنید.
7. برای خروجی‌ها سیم با سطح مقطع 2.5 تا 16 mm² انتخاب کنید.
8. اتصال ورودی را با گشتاور 8.5 N·m و خروجی‌ها را با گشتاور 3.5 N·m محکم کنید.
9. در صورت نیاز، جامپر را مطابق نقشه مدار و مشخصات فنی متصل کنید.
10. تمام اتصالات، پیچ‌ها و عایق‌ها را بررسی کرده و پس از تأیید نهایی توسط فرد متخصص، مدار را برق‌دار کنید.

نکته ایمنی: نصب و سیم‌کشی این محصول، به‌خصوص در مدارهای با جریان بالا، باید توسط تکنسین متخصص و مطابق استانداردهای ایمنی انجام شود.

قیمت ترمینال توزیع FJ125A-01P

قیمت ترمینال توزیع FJ125A-01P با توجه به موجودی و شرایط روز بازار تجهیزات برق صنعتی متغیر است. برای اطلاع از قیمت روز ترمینال توزیع 125 آمپر 1000 ولت FJ125A-01P می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع 125 آمپر FJ125A-01P از ایستاتجهیز

برای خرید ترمینال توزیع FJ125A-01P می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 125 آمپر، 1000 ولت، یک پل، یک ورودی، 6 خروجی و ابعاد فشرده، برای توزیع و انشعاب جریان در مدارهای تک‌فاز کاربرد دارد.

پیش از خرید، حتماً جریان نامی، ولتاژ، سطح مقطع کابل‌های ورودی و خروجی، تعداد انشعابات و ابعاد محل نصب را با نیاز پروژه مطابقت دهید.

جمع‌بندی

ترمینال توزیع FJ125A-01P با کد NS22-FJ125A-01P یک ترمینال توزیع تک‌فاز و تک‌پل با جریان نامی 125 آمپر و ولتاژ نامی 1000 ولت است.

این محصول با یک ورودی، 6 خروجی، یک اتصال جامپر، بدنه PA66/V-0، قاب پلی‌کربنات و هادی برنج قلع‌اندود، امکان ایجاد انشعاب‌های منظم و مدیریت بهتر سیم‌کشی در تابلو برق را فراهم می‌کند.

ابعاد فشرده 77×29×46 میلی‌متر نیز باعث می‌شود FJ125A-01P گزینه‌ای مناسب برای پروژه‌هایی باشد که در آن‌ها صرفه‌جویی در فضای تابلو و نظم سیم‌کشی اهمیت دارد.
