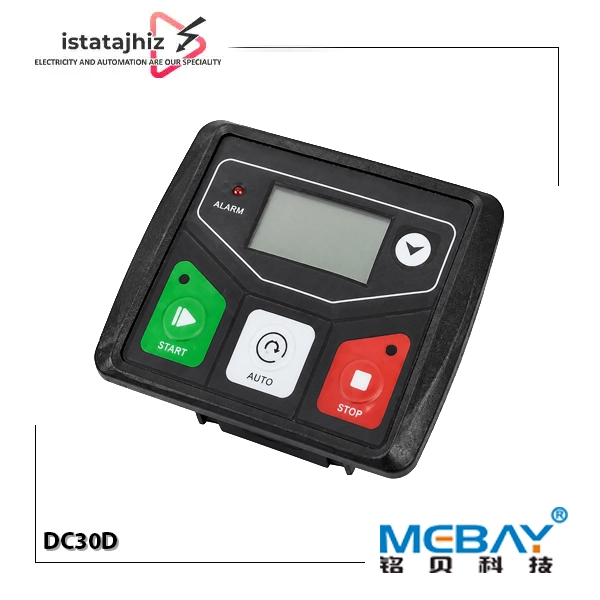

برد کنترل دیزل ژنراتور MEBAY مدل DC30D

برد کنترل MEBAY DC30D یک کنترلر الکترونیکی برای استارت، توقف، مانیتورینگ پارامترها، تشخیص خطا و حفاظت دیزل ژنراتور است. این مدل برای اتوماسیون یک دستگاه ژنراتور طراحی شده و می‌تواند در سیستم‌های کنترل ژنراتورهای دیزلی، بنزینی و گازی مورد استفاده قرار گیرد. طبق اطلاعات فنی MEBAY، کنترلر DC30D دارای عملکردهای کنترل دستی و اتوماتیک است و می‌تواند فرآیند استارت و توقف را از طریق سیگنال Remote Start مدیریت کند.

در ساختار یک دیزل ژنراتور، کنترلر وظیفه دریافت اطلاعات از سنسورها و ورودی‌های سیستم، بررسی وضعیت موتور و ژنراتور و صدور فرمان به بخش‌هایی مانند استارت و سوخت را بر عهده دارد. در صورت بروز شرایط غیرعادی نیز می‌تواند هشدار ایجاد کرده و در شرایط تعریف‌شده فرمان توقف حفاظتی صادر کند.

یکی از ویژگی‌های کاربردی MEBAY DC30D، نمایشگر LCD ماتریسی 1.8 اینچی با رزولوشن 128×64 پیکسل است که برای نمایش پارامترهای موتور، ژنراتور، وضعیت عملکرد و خطاها استفاده می‌شود.

DC30D برای چه نوع ژنراتوری مناسب است؟

MEBAY، مدل DC30D را برای ژنراتورهای کوچک و سیستم‌های اتوماسیون تک‌ژنراتوره معرفی می‌کند. این کنترلر برای کاربردهایی مناسب است که در آن‌ها کنترل استارت و توقف، پایش پارامترهای اصلی و حفاظت ژنراتور مورد نیاز است.

کاربردهای معمول آن می‌تواند شامل موارد زیر باشد:

• دیزل ژنراتورهای کوچک و متوسط
• ژنراتورهای بنزینی
• ژنراتورهای گازی
• تابلو کنترل ژنراتور
• تابلو استارت اتوماتیک
• سیستم‌های برق پشتیبان
• ژنراتورهای مورد استفاده در کارگاه‌ها و واحدهای صنعتی
• سیستم‌های ژنراتور تک‌دستگاهی

اگر پروژه به AMF کامل، مانیتورینگ برق شهر، انتقال اتوماتیک بار یا قابلیت‌های پیشرفته ATS نیاز داشته باشد، باید مدل مناسب‌تری از خانواده MEBAY انتخاب شود؛ برای مثال در سبد فعلی MEBAY مدل‌های DC32D و سری DC4x برای کاربردهای AMF نیز ارائه شده‌اند.

عملکرد MEBAY DC30D در دیزل ژنراتور

DC30D را می‌توان به‌عنوان بخش اصلی کنترل یک ژنراتور تک‌دستگاهی در نظر گرفت. کنترلر اطلاعات مورد نیاز را از سنسورها و مدارهای اندازه‌گیری دریافت کرده و بر اساس تنظیمات انجام‌شده، عملکرد ژنراتور را مدیریت می‌کند.

فرآیند کلی می‌تواند شامل این مراحل باشد:

1. قرار گرفتن ژنراتور در وضعیت آماده‌به‌کار
2. دریافت فرمان استارت دستی یا Remote Start
3. فعال شدن خروجی سوخت
4. فعال شدن مدار استارت
5. تشخیص راه‌اندازی موفق موتور
6. پایش دور موتور و پارامترهای کاری
7. پایش ولتاژ، جریان و فرکانس ژنراتور
8. ادامه کار در صورت نرمال بودن شرایط
9. اعلام هشدار در صورت ایجاد خطا
10. توقف حفاظتی در خطاهای بحرانی

این توالی برای جلوگیری از استارت ناموفق، ادامه کار موتور در شرایط نامناسب و آسیب به اجزای ژنراتور اهمیت دارد.

کاربردهای برد کنترل MEBAY DC30D

MEBAY DC30D برای کاربردهایی مناسب است که نیاز به کنترل یک دستگاه ژنراتور و مانیتورینگ پارامترهای اصلی آن وجود دارد.

کاربردهای متداول:

• تابلو کنترل دیزل ژنراتور
• دیزل ژنراتورهای اضطراری
• ژنراتورهای کارگاهی
• ژنراتورهای صنعتی کوچک
• ژنراتورهای بنزینی
• ژنراتورهای گازی
• سیستم‌های استارت اتوماتیک
• سیستم‌های Remote Start
• تابلوهای کنترل موتور ژنراتور
• سیستم‌های برق پشتیبان

MEBAY نیز این مدل را برای Single Unit Automation معرفی کرده است.

نکات مهم برای انتخاب DC30D

اگر قصد جایگزین‌کردن کنترلر قبلی ژنراتور را دارید، صرفاً توجه به تعداد پین‌ها کافی نیست.

قبل از خرید بهتر است موارد زیر بررسی شوند:

1. ولتاژ باتری

بررسی کنید سیستم کنترل ژنراتور 12 یا 24 ولت است. محدوده تغذیه DC30D برابر 8 تا 36VDC است.

2. نوع سنسورها

نوع سنسور فشار روغن، دما، سوخت و سنسور دور باید با ورودی‌های کنترلر قابل تطبیق باشد.

3. مدار استارت و سوخت

خروجی‌های Fuel و Start دارای ظرفیت مشخص هستند و در صورت نیاز به جریان بالاتر، باید از رله واسط مناسب استفاده شود.

4. نیاز به RS485

اگر اتصال به PLC یا سیستم SCADA از طریق RS485 مورد نیاز است، DC30D انتخاب مناسبی نیست و بهتر است DC30DR یا کنترلر دیگری که ارتباط RS485 دارد بررسی شود.

5. نیاز به AMF

DC30D را نباید با کنترلرهای پیشرفته AMF اشتباه گرفت. اگر پروژه نیازمند پایش برق شهر و اجرای کامل منطق AMF است، انتخاب مدل باید بر اساس معماری تابلو انجام شود. MEBAY مدل‌هایی مانند DC32D و سری DC4x را نیز برای کاربردهای AMF ارائه می‌کند.
