برد کنترل دیزل ژنراتور می بای

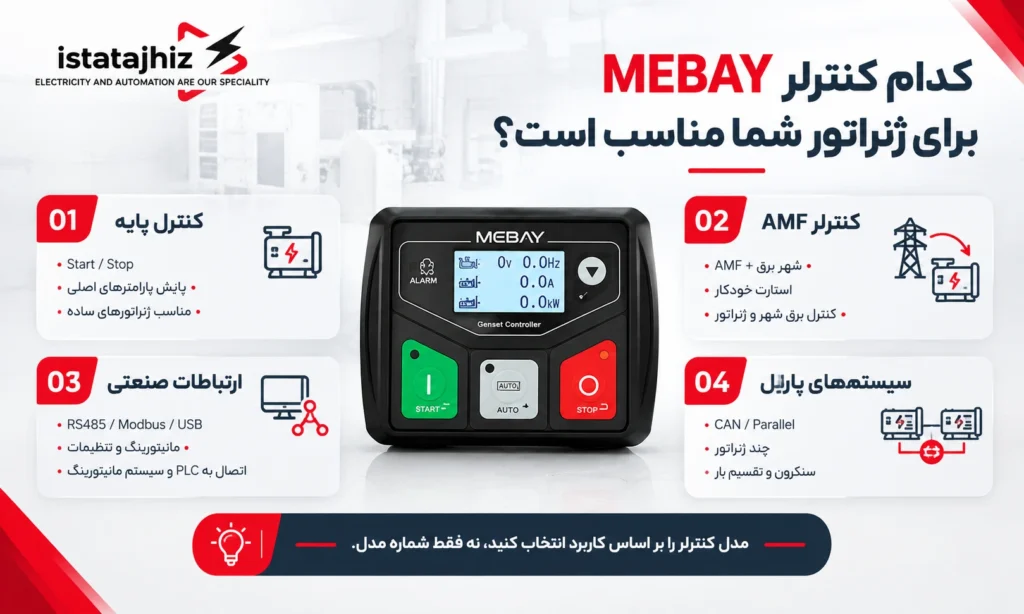

برد کنترل دیزل ژنراتور می بای یا MEBAY Genset Controller یکی از تجهیزات کنترلی مورد استفاده برای مدیریت راه اندازی، توقف، پایش پارامترها و حفاظت موتور ژنراتور است. این کنترلرها بسته به مدل می توانند برای سیستم های ساده استارت و استاپ، ژنراتورهای دارای عملکرد AMF، پایش برق شهر، ارتباط RS485 و USB و در مدل های پیشرفته تر برای کاربردهای CAN/J1939 و پارالل کردن ژنراتورها استفاده شوند.

در این دسته بندی، انواع برد کنترل می بای و کنترلرهای خانواده DC برای کاربردهای مختلف ژنراتوری قرار می گیرند. بنابراین انتخاب مدل صرفاً بر اساس قیمت یا ظاهر برد صحیح نیست؛ نوع سیستم برق شهر و ژنراتور، نیاز به AMF، نوع سنسورها، ورودی و خروجی ها، پروتکل ارتباطی و روش سیم بندی باید با مدل انتخابی تطبیق داده شود.

MEBAY در مستندات خود خانواده های مختلف کنترلرهای ژنراتور را از مدل های پایه تا کنترلرهای پیشرفته تر معرفی کرده است. برای نمونه، خانواده DC40D MK4 دارای مدل هایی با تفاوت در AMF و RS485 است و مدل هایی مانند DC100D برای سیستم های پارالل طراحی شده اند.

کنترلر MEBAY دقیقاً چه کاری انجام می دهد؟

برد کنترل ژنراتور در واقع واحد منطقی سیستم فرمان و مانیتورینگ ژنراتور است. کنترلر، اطلاعات مربوط به وضعیت موتور و ژنراتور را از ورودی های مختلف دریافت می کند و بر اساس تنظیمات خود فرمان های لازم را برای راه اندازی، توقف یا اعلام خطا صادر می کند.

بسته به مدل، پارامترهایی مانند ولتاژ و فرکانس ژنراتور، جریان، دور موتور، فشار روغن، دمای موتور، سطح سوخت و ولتاژ باتری می توانند تحت نظارت قرار بگیرند. در کنترلرهای دارای AMF، وضعیت برق شهر نیز بررسی می شود تا در صورت بروز شرایط تعریف شده، فرآیند راه اندازی ژنراتور و انتقال بار طبق منطق سیستم انجام شود. مستندات MEBAY برای خانواده های مختلف، قابلیت هایی مانند Start/Stop، پایش پارامترها، تشخیص خطا، حفاظت، AMF و ارتباطات صنعتی را نشان می دهند.

بنابراین برد کنترل دیزل ژنراتور را نباید با AVR یا شارژر باتری یکسان در نظر گرفت. AVR وظیفه کنترل ولتاژ خروجی ژنراتور را بر عهده دارد، در حالی که کنترلر MEBAY عمدتاً وظیفه منطق کنترل، مانیتورینگ، حفاظت و فرمان های مربوط به مجموعه ژنراتور را انجام می دهد.

چه مدل هایی از MEBAY در این دسته قرار می گیرند؟

سبد کنترلرهای MEBAY گسترده است و تفاوت مدل ها بیشتر به سطح کنترل، نوع نمایشگر، امکانات ارتباطی و قابلیت های اتوماسیون مربوط می شود. در محصولات این دسته، مدل هایی مانند DC30D، DC40D MK4، DC42D MK3، DC52D MK3، DC62D MK3، DC92D MK2، DC100D MK2 و DC33D دیده می شوند.

در نتیجه بهتر است مدل ها را بر اساس کاربرد بررسی کنید، نه فقط شماره مدل.

مدل های پایه برای کنترل ژنراتور

مدل های پایه برای پروژه هایی مناسب هستند که نیاز اصلی آنها کنترل استارت و استاپ، نمایش وضعیت و پایش پارامترهای اصلی ژنراتور است.

برای مثال، DC30D در خانواده کنترلرهای MEBAY یک کنترلر با نمایشگر LCD ماتریسی و رابط USB محسوب می شود. وجود USB برای تنظیم پارامترها یا ارتباط با نرم افزار کامپیوتری می تواند در زمان تنظیم و سرویس مفید باشد.

در انتخاب این گروه باید ابتدا بررسی شود که تعداد ورودی ها، خروجی ها و نوع سنسورهای مورد نیاز پروژه با کنترلر مطابقت داشته باشد.

مدل های دارای AMF و پایش برق شهر

اگر ژنراتور بخشی از سیستم برق اضطراری است و باید در زمان قطع یا خارج شدن برق شهر از محدوده تعریف شده به صورت خودکار وارد فرآیند راه اندازی شود، قابلیت AMF یا Auto Mains Failure اهمیت زیادی پیدا می کند.

برای نمونه، مستندات MEBAY برای سری DC4xD MK4 قابلیت پایش برق شهر و کنترل انتقال خودکار بین برق شهر و ژنراتور را معرفی می کنند. این سری همچنین از ورودی های مختلف سنسور و قابلیت تنظیم پارامترها از طریق پنل یا کامپیوتر برخوردار است.

در مدل های خانواده DC5xD MK3 نیز قابلیت AMF در مدل های مشخص این خانواده وجود دارد. DC52D MK3 در این خانواده برای کاربردهایی با مانیتورینگ برق شهر و AMF طراحی شده و نسخه دارای RS485 نیز در همین خانواده ارائه شده است.

مدل های دارای ارتباط RS485 و USB

در پروژه هایی که کنترلر باید به سیستم مانیتورینگ، BMS، PLC یا نرم افزار مدیریت متصل شود، وجود رابط ارتباطی اهمیت پیدا می کند.

در این شرایط باید مشخص شود مدل انتخابی دارای RS485 و چه پروتکلی است. در مستندات MEBAY برای برخی مدل ها ارتباط Modbus-RTU از طریق RS485 ذکر شده است. USB نیز در برخی مدل ها برای تنظیم پارامترها و ارتباط با کامپیوتر استفاده می شود.

بنابراین صرفاً عبارت دارای ارتباط کامپیوتری برای انتخاب کافی نیست و باید نوع پورت و پروتکل مورد نیاز پروژه بررسی شود.

کنترلرهای پیشرفته تر و کاربردهای پارالل

در پروژه هایی که یک ژنراتور به تنهایی پاسخگوی نیاز سیستم نیست، ممکن است چند دستگاه ژنراتور به صورت موازی کار کنند. در این شرایط کنترلر معمولی استارت و استاپ کافی نیست و باید از کنترلری استفاده شود که برای Parallel Operation طراحی شده باشد.

DC100D MK2 در منابع MEBAY به عنوان کنترلر پارالل ژنراتورها معرفی شده و برای سیستم های دستی و اتوماتیک چند ژنراتوره و همچنین کاربردهایی مانند خروجی توان ثابت طراحی شده است. این مدل دارای نمایشگر TFT رنگی و رابط های ارتباطی مانند RS485 و CAN است.

در چنین کاربردی نباید یک کنترلر معمولی را صرفاً به دلیل داشتن AMF یا RS485 جایگزین کنترلر پارالل کرد؛ منطق سنکرون، تقسیم بار و ساختار سیستم باید با نیاز پروژه مطابقت داشته باشد.

برای خرید برد می بای به چه پارامترهایی توجه کنیم؟

انتخاب برد کنترل دیزل ژنراتور می بای بهتر است از روی مشخصات واقعی ژنراتور و نقشه کنترل انجام شود. مهم ترین موارد عبارتند از:

1. ولتاژ سیستم باتری

ولتاژ تغذیه کنترلر باید با سیستم باتری ژنراتور سازگار باشد. برای مثال، در مستندات سری DC4xD MK4 محدوده تغذیه کنترلر 8 تا 36V DC اعلام شده است. بنابراین نباید صرفاً بر اساس اینکه ژنراتور 12 یا 24 ولت است، مدل را انتخاب کرد؛ محدوده تغذیه مجاز خود کنترلر نیز باید بررسی شود.

ولتاژ و وضعیت باتری در عملکرد سیستم کنترل اهمیت دارد و در کنار کنترلر، استفاده از یک شارژر باتری دیزل ژنراتور مناسب برای حفظ شارژ باتری استارت ضروری است.

2. نیاز به AMF

اگر کنترلر فقط برای استارت و استاپ دستی یا اتوماتیک ژنراتور استفاده می شود، الزاماً به AMF نیاز ندارید.

اما در سیستم برق اضطراری که ژنراتور باید وضعیت برق شهر را بررسی کرده و در شرایط مشخص فرمان راه اندازی دریافت کند، باید مدلی با قابلیت مناسب AMF انتخاب شود.

3. نوع و تعداد ورودی ها

ورودی های مربوط به فشار روغن، دمای آب، سطح سوخت، دور موتور، Emergency Stop و سایر سیگنال های حفاظتی باید با کنترلر تطبیق داشته باشند.

همچنین نوع سنسور اهمیت دارد. در برخی مدل ها سنسورها قابل تنظیم هستند و منحنی یا نوع ورودی آنها از طریق تنظیمات کنترلر انتخاب می شود؛ بنابراین اتصال مستقیم یک سنسور به هر مدل MEBAY بدون بررسی دفترچه فنی صحیح نیست.

4. خروجی های کنترلی

فرمان استارت، شیر سوخت، خروجی های کمکی، آلارم و سایر تجهیزات باید با ظرفیت و نوع خروجی کنترلر سازگار باشند.

در خانواده DC4xD MK4، برای نمونه، خروجی های رله ای با ظرفیت مشخص در دفترچه فنی تعریف شده اند و برخی خروجی ها قابل تنظیم هستند. بنابراین بار متصل به هر خروجی باید با ظرفیت همان خروجی مقایسه شود.

5. اندازه گیری جریان ژنراتور و CT

اگر مدل انتخابی جریان ژنراتور را اندازه گیری می کند، مشخصات CT بسیار مهم است.

در مستندات DC4xD MK4، ورودی جریان ژنراتور برای CT با ثانویه 5A تعریف شده است. همچنین در نقشه سیم بندی تأکید شده که مدار ثانویه CT در زمان کار ژنراتور نباید باز بماند، زیرا می تواند ولتاژ خطرناک ایجاد کند.

6. ارتباطات صنعتی

برای اتصال کنترلر به سیستم مانیتورینگ، PLC یا کامپیوتر، وجود USB به تنهایی کافی نیست.

اگر پروژه نیاز به ارتباط دائمی روی شبکه دارد، بررسی وجود RS485 و پروتکل آن اهمیت دارد. در برخی کنترلرهای MEBAY، RS485 با پروتکل Modbus-RTU ارائه شده است.

7. نوع نمایشگر و رابط کاربری

برای تابلوهایی که اپراتور باید به صورت روزمره پارامترها و آلارم ها را بررسی کند، اندازه و نوع نمایشگر اهمیت بیشتری پیدا می کند.

در سبد MEBAY، نمایشگرها از LCD های ساده تر تا نمایشگرهای رنگی TFT در مدل های پیشرفته تر متفاوت هستند. برای مثال DC72D MK3 دارای نمایشگر رنگی TFT چهار و سه دهم اینچی و امکانات ارتباطی پیشرفته تر است.

8. شرایط نصب و درجه حفاظت

محل نصب کنترلر باید با شرایط محیطی آن سازگار باشد. لرزش، دمای محیط، رطوبت، گردوغبار و نحوه نصب روی درب تابلو می توانند روی انتخاب اثر بگذارند.

برای نمونه، در سری DC4xD MK4 درجه حفاظت IP65 در صورت استفاده از لاستیک آب بندی مناسب ذکر شده است و محدوده دمای کاری نیز در دفترچه فنی مشخص شده است.

تفاوت مدل های مختلف روی انتخاب چه اثری دارد؟

تفاوت بین مدل های برند MEBAY را می توان در چند محور اصلی بررسی کرد:

• سطح پیچیدگی سیستم کنترل
• وجود یا عدم وجود AMF
• مانیتورینگ برق شهر
• تعداد و نوع ورودی ها و خروجی ها
• نوع سنسورهای قابل پشتیبانی
• وجود USB
• وجود RS485 و پروتکل ارتباطی
• وجود CAN/J1939 در مدل های مربوط
• اندازه و نوع نمایشگر
• قابلیت های مانیتورینگ و ثبت اطلاعات
• پشتیبانی از سیستم های پارالل در مدل های اختصاصی

به همین دلیل، بالاتر بودن شماره مدل لزوماً به معنی مناسب بودن آن برای هر پروژه نیست. برای یک ژنراتور ساده، استفاده از کنترلری با امکانات بسیار پیشرفته می تواند غیرضروری باشد؛ در مقابل، برای پروژه ای که نیاز به AMF، ارتباط Modbus یا پارالل دارد، کنترلر پایه پاسخگوی نیاز سیستم نخواهد بود.

برد کنترل می بای در چه سیستم هایی استفاده می شود؟

کاربرد این کنترلرها به مدل انتخابی بستگی دارد، اما نمونه های رایج عبارتند از:

• تابلو کنترل دیزل ژنراتورهای اضطراری
• ژنراتورهای مورد استفاده در ساختمان ها و مراکز تجاری
• سیستم های برق اضطراری کارخانه ها
• تابلوهای کنترل ژنراتور در پروژه های صنعتی
• سیستم های Standby Power
• تابلوهای AMF و کنترل برق شهر و ژنراتور
• پروژه هایی که نیاز به مانیتورینگ از طریق RS485 دارند
• سیستم های ژنراتوری دارای ارتباط CAN/J1939 در مدل های سازگار
• کاربردهای چند ژنراتوره و پارالل با کنترلرهای اختصاصی مانند DC100D MK2

MEBAY خانواده کنترلرهای خود را برای ژنراتورهای دیزل، بنزینی و گازسوز نیز معرفی کرده است؛ بنابراین استفاده از یک مدل مشخص باید بر اساس دفترچه همان مدل و مشخصات موتور انجام شود.

نکات فنی مهم پیش از خرید

اگر برای یک پروژه صنعتی یا تابلو ژنراتور قصد خرید دارید، این اطلاعات را پیش از استعلام آماده کنید:

• مدل دقیق ژنراتور و موتور
• ولتاژ سیستم باتری؛ 12V یا 24V و مشخصات واقعی ورودی کنترلر
• تک فاز یا سه فاز بودن سیستم
• نیاز یا عدم نیاز به AMF
• نوع سنسور فشار روغن و دمای موتور
• وجود سنسور دور یا MPU
• نیاز به اندازه گیری جریان و مشخصات CT
• تعداد خروجی های مورد نیاز
• نیاز به USB، RS485 یا CAN
• نیاز به Modbus یا سایر پروتکل های ارتباطی
• ابعاد برش تابلو و فضای نصب
• مدل کنترلر قبلی در صورت جایگزینی
• نقشه سیم بندی موجود در تابلو

اگر اطلاعات فوق در دسترس باشد، انتخاب مدل بسیار دقیق تر از جستجو بر اساس عبارت کلی «برد کنترل ژنراتور» خواهد بود.
