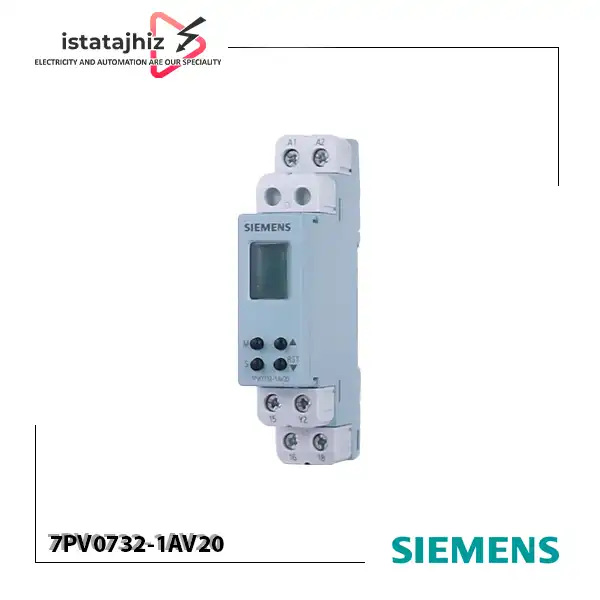

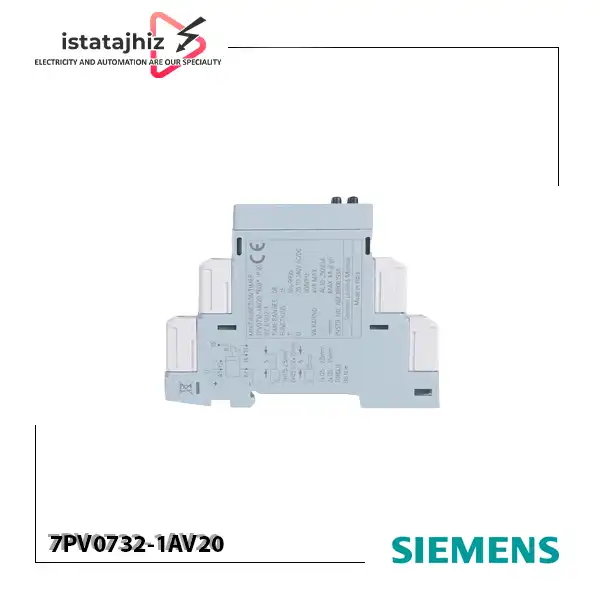

تایمر مولتی فانکشن 15 عملکرد زیمنس مدل 7PV0732-1AV20

تایمر مولتی فانکشن 15 عملکرد زیمنس مدل 7PV0732-1AV20 یک رله زمانی الکترونیکی پیشرفته از سری SINOVA 7PV0 شرکت Siemens است که برای ایجاد انواع تأخیر زمانی، پالس، سیکل‌های تکرارشونده و توالی‌های زمانی در مدارهای فرمان و کنترل صنعتی استفاده می‌شود.

این مدل برخلاف تایمرهای تک‌عملکردی، 15 عملکرد زمان‌بندی مختلف را در یک تجهیز ارائه می‌دهد و کاربر می‌تواند عملکرد موردنیاز را از طریق تنظیمات پنل انتخاب کند.

یکی از مهم‌ترین ویژگی‌های 7PV0732-1AV20، وجود نمایشگر LCD دیجیتال است که امکان مشاهده و تنظیم پارامترهای زمانی و عملکرد تایمر را فراهم می‌کند.

این مدل در پروژه‌هایی که به زمان‌بندی‌های متنوع و انعطاف‌پذیری بیشتر در مدار فرمان نیاز دارند، می‌تواند جایگزین مناسبی برای استفاده از چند تایمر مجزا باشد. زیمنس این مدل را در گروه Multifunction 15 functions از رله‌های زمانی 7PV0 معرفی کرده است.

مشخصات فنی تایمر زیمنس 7PV0732-1AV20

• برند Siemens / زیمنس
• سری SINOVA 7PV0
• مدل 7PV0732-1AV20
• نوع رله زمانی مولتی‌فانکشن
• تعداد عملکرد 15 عملکرد
• نوع تنظیم دیجیتال
• نمایشگر LCD
• محدوده زمانی 0.1 ثانیه تا 999 ساعت
• خروجی 1 کنتاکت تبدیلی (1CO)
• جریان حرارتی کنتاکت 5 آمپر
• ظرفیت کنتاکت AC15 3A / 250V AC
• ظرفیت کنتاکت AC12 5A / 250V AC
• نصب ریل DIN 35mm
• ابعاد 17.5 × 60 × 90 میلی‌متر
• وزن 69 گرم
• ترمینال پیچی M3
• استاندارد IEC 61812-1
• گواهی CE

مشخصات تعداد عملکرد، محدوده زمانی، خروجی، نمایشگر، ابعاد، وزن، نصب و استاندارد در کاتالوگ رسمی زیمنس برای 7PV0732-1AV20 درج شده‌اند.

15 عملکرد زمان‌بندی تایمر 7PV0732-1AV20

مهم‌ترین مزیت این تایمر، امکان انتخاب 15 عملکرد مختلف است. این ویژگی باعث می‌شود یک تایمر بتواند برای مدارهای فرمان با نیازهای زمانی متفاوت استفاده شود.

کد عملکرد کاربرد

• A On Delay تأخیر در وصل
• B Interval ایجاد بازه زمانی
• C Asymmetrical Cyclic OFF First عملکرد سیکلی نامتقارن با قطع اولیه
• D Asymmetrical Cyclic ON First عملکرد سیکلی نامتقارن با وصل اولیه
• E Cyclic Equal OFF First عملکرد سیکلی متقارن با قطع اولیه
• F Cyclic Equal ON First عملکرد سیکلی متقارن با وصل اولیه
• H Pulse Output ایجاد خروجی پالسی
• J Delay on Break تأخیر در قطع
• K Delay on Make/Break تأخیر در وصل و قطع
• L Interval after Break ایجاد فاصله زمانی پس از قطع
• P Single Shot ایجاد تک‌پالس
• Q Retriggerable Single Shot تک‌پالس قابل تحریک مجدد
• R Latching Relay عملکرد رله خودنگهدار
• T Delay on Break with Totalise تأخیر در قطع همراه با جمع زمان
• U Interval with Totalise عملکرد بازه‌ای همراه با جمع زمان

این 15 عملکرد در مستندات رسمی زیمنس برای مدل 7PV0732 مشخص شده‌اند؛ در همین مستندات، برخی عملکردهای دارای علامت ویژه فقط برای 7PV0732 ارائه شده‌اند.

محدوده زمانی 0.1 ثانیه تا 999 ساعت

یکی از ویژگی‌های مهم 7PV0732-1AV20، محدوده زمانی بسیار گسترده آن است.

طبق مشخصات زیمنس، این مدل امکان تنظیم زمان از 0.1 ثانیه تا 999 ساعت را فراهم می‌کند. این بازه گسترده باعث می‌شود تایمر برای زمان‌بندی‌های بسیار کوتاه تا فرآیندهایی با تأخیر زمانی طولانی قابل استفاده باشد.

در نتیجه می‌توان از آن در مدارهایی با زمان‌های میلی‌ثانیه‌ای/کوتاه، زمان‌بندی‌های چند دقیقه‌ای یا ساعتی و فرآیندهای طولانی‌تر استفاده کرد؛ البته مقدار دقیق قابل تنظیم به عملکرد انتخاب‌شده و محدوده تنظیم مربوطه بستگی دارد.

نمایشگر LCD دیجیتال تایمر زیمنس

یکی از تفاوت‌های اصلی 7PV0732-1AV20 با تایمر مولتی‌فانکشن 10 عملکرده 7PV0723-1AZ20، استفاده از نمایشگر LCD دیجیتال است.

در مدل 7PV0732، کاربر می‌تواند تنظیمات زمان و وضعیت عملکرد انتخاب‌شده را از طریق رابط دیجیتال دستگاه کنترل کند.

این ویژگی برای پروژه‌هایی که دقت تنظیم و خوانایی پارامترها اهمیت بیشتری دارد، مزیت محسوب می‌شود. زیمنس مدل 7PV0732 را به‌عنوان Multifunction 15 functions با نمایشگر LCD معرفی کرده است.

خروجی رله و ظرفیت کنتاکت‌ها

تایمر 7PV0732-1AV20 دارای یک خروجی رله با 1 کنتاکت تبدیلی (1CO) است.

ظرفیت جریان حرارتی کنتاکت 5 آمپر اعلام شده و ظرفیت کنتاکت در رده AC15 برابر 3 آمپر در 250 ولت AC است. در رده AC12 نیز مقدار 5 آمپر در 250 ولت AC اعلام شده است.

بنابراین هنگام استفاده از تایمر برای کنترل کنتاکتور، رله یا سایر تجهیزات، باید جریان و نوع بار با ظرفیت کنتاکت خروجی مطابقت داشته باشد.

تفاوت تایمر 7PV0732 با 7PV0723 زیمنس

هر دو مدل از تایمرهای مولتی‌فانکشن سری 7PV0 هستند، اما از نظر تعداد عملکرد و رابط کاربری تفاوت دارند.

• 7PV0723-1AZ20
• 10 عملکرد
• تنظیم آنالوگ
• LED قرمز برای Power ON
• LED سبز برای Relay ON
• محدوده زمانی تا 20 ساعت
• 7PV0732-1AV20
• 15 عملکرد
• تنظیم و نمایش دیجیتال
• نمایشگر LCD
• محدوده زمانی تا 999 ساعت
• پشتیبانی از عملکردهای پیشرفته‌تر مانند:
• Retriggerable Single Shot
• Latching Relay
• Asymmetrical Cyclic
• Delay on Make/Break

بنابراین اگر پروژه به عملکردهای زمانی پیشرفته‌تر یا نمایش دیجیتال نیاز داشته باشد، 7PV0732-1AV20 گزینه کامل‌تری نسبت به 7PV0723 محسوب می‌شود.

کاربردهای تایمر مولتی فانکشن زیمنس 7PV0732-1AV20

به دلیل داشتن 15 عملکرد مختلف، این تایمر در طیف متنوعی از مدارهای فرمان و اتوماسیون صنعتی قابل استفاده است، از جمله:

• تابلوهای برق صنعتی
• مدارهای فرمان و کنترل
• سیستم‌های اتوماسیون صنعتی
• کنترل پمپ‌ها
• کنترل فن و هواکش
• سیستم‌های تهویه
• نوار نقاله‌ها
• ماشین‌آلات تولیدی
• دستگاه‌های بسته‌بندی
• خطوط تولید
• تجهیزات انتقال مواد
• مدارهای روشنایی صنعتی
• کنترل توالی عملکرد تجهیزات
• مدارهای دارای تأخیر در وصل یا قطع
• سیستم‌های دارای عملکردهای سیکلی

انتخاب عملکرد و زمان مناسب باید بر اساس منطق مدار و شرایط واقعی فرآیند انجام شود.

مزایای تایمر مولتی فانکشن 15 عملکرد زیمنس

15 عملکرد زمان‌بندی

وجود 15 عملکرد در یک تجهیز، انعطاف‌پذیری بیشتری نسبت به تایمرهای تک‌عملکردی یا چند مدل ساده‌تر فراهم می‌کند.

نمایشگر LCD

نمایشگر دیجیتال LCD امکان مشاهده و تنظیم پارامترهای تایمر را ساده‌تر می‌کند.

محدوده زمانی گسترده

بازه زمانی تا 999 ساعت باعث می‌شود این مدل برای کاربردهای کوتاه‌مدت و طولانی‌مدت قابل استفاده باشد.

عملکردهای پیشرفته

قابلیت‌هایی مانند Latching Relay، Retriggerable Single Shot و Asymmetrical Cyclic امکان طراحی مدارهای فرمان پیچیده‌تر را فراهم می‌کنند.

نصب روی ریل DIN

طراحی ماژول با عرض 17.5 میلی‌متر امکان نصب آسان روی ریل DIN 35 میلی‌متر و صرفه‌جویی در فضای تابلو را فراهم می‌کند.

خروجی رله‌ای

وجود خروجی 1CO امکان استفاده از تایمر در مدارهای مختلف فرمان و کنترل را فراهم می‌کند.

راهنمای نصب تایمر زیمنس 7PV0732-1AV20

نصب و سیم‌کشی تایمر باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود.

• پیش از نصب، برق مدار فرمان را کاملاً قطع کنید.
• تایمر را روی ریل DIN 35 میلی‌متر نصب کنید.
• عملکرد زمان‌بندی موردنیاز را از میان 15 عملکرد انتخاب کنید.
• بازه زمانی مناسب را بر اساس نیاز مدار تنظیم کنید.
• زمان موردنیاز را از طریق تنظیمات دیجیتال دستگاه تعیین کنید.
• سیم‌های مدار فرمان را مطابق نقشه اتصال سازنده به ترمینال‌های مربوطه متصل کنید.
• خروجی رله را فقط در محدوده ظرفیت مجاز کنتاکت مورد استفاده قرار دهید.
• پس از برق‌دار کردن، عملکرد تایمر و نمایشگر LCD را بررسی کنید.
• مدار را چند سیکل آزمایشی اجرا کرده و زمان‌بندی را کنترل کنید.
• پس از تأیید عملکرد، تایمر را در شرایط کاری واقعی مورد استفاده قرار دهید.

نکته ایمنی: انتخاب ولتاژ تغذیه، سیم‌کشی، نوع بار و استفاده از کنتاکت خروجی باید مطابق مشخصات فنی سازنده انجام شود. پیش از هرگونه تغییر در سیم‌کشی، برق مدار را قطع کنید.

نکات مهم هنگام خرید 7PV0732-1AV20

1. عملکرد موردنیاز

ابتدا مشخص کنید مدار به On Delay، Interval، Cyclic، Pulse، Latching یا سایر عملکردهای این مدل نیاز دارد.

2. محدوده زمانی

برای کاربردهای طولانی، ظرفیت زمانی تا 999 ساعت یکی از مزیت‌های این مدل است.

3. ولتاژ تغذیه

ولتاژ مدار فرمان باید با محدوده تغذیه تایمر مطابقت داشته باشد.

4. ظرفیت خروجی

جریان و نوع بار متصل به کنتاکت خروجی باید با ظرفیت رله تایمر سازگار باشد.

5. نمایشگر

اگر تنظیم دیجیتال و مشاهده پارامترها اهمیت دارد، LCD این مدل نسبت به تایمرهای آنالوگ مزیت دارد.

6. فضای تابلو

عرض 17.5 میلی‌متر باعث می‌شود فضای نسبتاً کمی روی ریل DIN اشغال کند.

قیمت تایمر مولتی فانکشن زیمنس 7PV0732-1AV20

قیمت تایمر مولتی فانکشن 15 عملکرد زیمنس 7PV0732-1AV20 با توجه به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی متغیر است.

برای اطلاع از قیمت روز، موجودی و شرایط خرید این تایمر می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل 7PV0732-1AV20 را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید تایمر مولتی فانکشن زیمنس 7PV0732-1AV20 از ایستاتجهیز

اگر به دنبال یک تایمر مولتی فانکشن 15 عملکرد با نمایشگر دیجیتال برای مدارهای فرمان و کنترل صنعتی هستید، مدل Siemens 7PV0732-1AV20 می‌تواند گزینه مناسبی برای بررسی باشد.

این مدل با 15 عملکرد زمان‌بندی، نمایشگر LCD، محدوده زمانی تا 999 ساعت، خروجی رله‌ای 1CO و نصب روی ریل DIN، انعطاف مناسبی برای کاربردهای مختلف صنعتی فراهم می‌کند.

پیش از خرید، نوع عملکرد، محدوده زمانی، ولتاژ تغذیه، نوع بار و ظرفیت کنتاکت خروجی را با نیاز مدار مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید تایمر زیمنس 7PV0732-1AV20 با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

تایمر مولتی فانکشن 15 عملکرد زیمنس مدل 7PV0732-1AV20 یک رله زمانی دیجیتال از سری SINOVA 7PV0 است که برای کنترل و زمان‌بندی مدارهای فرمان و تجهیزات صنعتی طراحی شده است.

این مدل با 15 عملکرد زمان‌بندی، نمایشگر LCD دیجیتال، محدوده زمانی 0.1 ثانیه تا 999 ساعت، خروجی 1CO، ظرفیت جریان حرارتی 5 آمپر و نصب روی ریل DIN 35 میلی‌متر، انعطاف بالایی برای طراحی مدارهای فرمان و اتوماسیون صنعتی فراهم می‌کند.

در زمان انتخاب این تایمر، تطبیق عملکرد موردنیاز، محدوده زمانی، ولتاژ تغذیه، ظرفیت کنتاکت خروجی و شرایط نصب با نیاز واقعی پروژه ضروری است.
