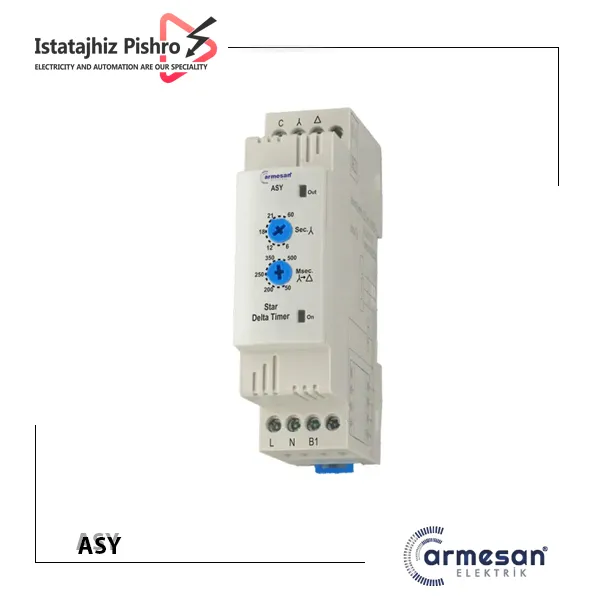

تایمر ستاره مثلث آرمسان ASY یک تایمر الکترونیکی ساخت ترکیه است که برای کنترل زمان بندی راه اندازی موتورهای سه فاز در مدارهای Star-Delta مورد استفاده قرار می گیرد. این تایمر وظیفه دارد زمان کارکرد موتور در حالت ستاره را تعیین کرده و پس از رسیدن به زمان تنظیم شده، فرمان انتقال مدار از اتصال ستاره به اتصال مثلث را اجرا کند.
در راه اندازی ستاره مثلث، موتور ابتدا با اتصال ستاره راه اندازی می شود تا جریان راه اندازی نسبت به راه اندازی مستقیم کاهش پیدا کند. پس از افزایش سرعت موتور و رسیدن آن به شرایط مناسب، اتصال ستاره قطع شده و پس از یک وقفه کوتاه، اتصال مثلث وارد مدار می شود. این ترتیب باید با زمان بندی صحیح انجام شود تا از همزمان شدن کنتاکتورهای ستاره و مثلث و ایجاد خطا در مدار جلوگیری شود.
تایمر Armesan ASY با در اختیار قرار دادن تنظیمات زمانی برای مرحله انتقال، یکی از اجزای مدار فرمان راه اندازی ستاره مثلث محسوب می شود و در کنار کنتاکتورهای ستاره و مثلث، رله حفاظتی و سایر تجهیزات مدار کنترل مورد استفاده قرار می گیرد.
راه اندازی ستاره مثلث چه کاربردی دارد؟
راه اندازی مستقیم موتور سه فاز یا Direct On Line (DOL) در زمان استارت می تواند جریان بالایی از شبکه دریافت کند. در موتورهای با توان بالاتر، این جریان می تواند باعث افت ولتاژ شبکه، ایجاد تنش در تجهیزات و وارد شدن شوک به سیستم مکانیکی شود. در مدار ستاره مثلث، موتور در مرحله اول با اتصال ستاره راه اندازی می شود. در این وضعیت ولتاژ اعمال شده به هر سیم پیچ نسبت به حالت مثلث کمتر است و در نتیجه جریان راه اندازی نیز کاهش پیدا می کند.
پس از آنکه موتور به سرعت مناسب رسید، مدار فرمان کنتاکتور ستاره را قطع می کند و بعد از یک فاصله زمانی کوتاه، کنتاکتور مثلث را وارد مدار می کند. موتور در این مرحله با اتصال مثلث به کار عادی خود ادامه می دهد.
البته استفاده از این روش برای هر موتور یا هر نوع بار مناسب نیست و قابلیت راه اندازی ستاره مثلث باید از روی پلاک موتور و شرایط بار بررسی شود.
بنابراین استفاده از تایمر الکترونیکی ستاره مثلث باعث بالا رفتن توان و بهبود کارآیی الکتروموتور می‌شود و خطرانت ناشی از بار سنگین را کاهش می‌دهد.
وظیفه تایمر ستاره مثلث آرمسان ASY چیست؟
تایمر ستاره مثلث وظیفه دارد زمان مرحله ستاره و فاصله انتقال بین ستاره و مثلث را در مدار فرمان مدیریت کند.
در یک مدار معمولی، تایمر پس از دریافت فرمان راه اندازی، کنتاکتور ستاره را برای مدت زمان تعیین شده فعال نگه می دارد. پس از پایان زمان تنظیم شده، فرمان کنتاکتور ستاره قطع می شود و یک وقفه کوتاه ایجاد می شود تا کنتاکتور ستاره فرصت کافی برای بازگشت کامل به وضعیت قطع داشته باشد. بعد از این وقفه، کنتاکتور مثلث وارد مدار می شود و موتور در وضعیت کاری مثلث به فعالیت خود ادامه می دهد.
این وقفه بین دو وضعیت اهمیت زیادی دارد؛ زیرا کنتاکتور ستاره و کنتاکتور مثلث نباید همزمان در مدار قرار بگیرند. در طراحی مدار ستاره مثلث، علاوه بر تایمر، اینترلاک مناسب بین کنتاکتورها نیز باید در نظر گرفته شود.
چرا زمان انتقال ستاره به مثلث اهمیت دارد؟
اگر تایمر خیلی زود موتور را از ستاره به مثلث منتقل کند، موتور ممکن است هنوز به سرعت مناسب نرسیده باشد. در این حالت هنگام انتقال به مثلث، جریان و گشتاور گذرا می تواند افزایش پیدا کند و فشار بیشتری به موتور و شبکه وارد شود. از طرف دیگر، اگر موتور برای مدت بیش از نیاز در حالت ستاره باقی بماند، ممکن است گشتاور کافی برای ادامه شتاب گیری بار ایجاد نشود. بنابراین هدف از تنظیم تایمر این نیست که صرفاً یک زمان ثابت برای تمام موتورها تعیین شود؛ بلکه باید زمان انتقال با رفتار واقعی موتور و بار هماهنگ شود.
به همین دلیل، در زمان راه اندازی و تنظیم تابلو بهتر است جریان موتور، زمان رسیدن به سرعت مناسب و رفتار بار بررسی شود.
تایمر ستاره مثلث آرمسان ASY در مدار چگونه قرار می گیرد؟
تایمر ASY بخشی از مدار فرمان است و مستقیماً جریان قدرت موتور را قطع و وصل نمی کند. وظیفه آن ایجاد فرمان زمانی برای کنتاکتورهای مدار است.
ساختار کلی مدار را می توان به صورت زیر در نظر گرفت:
فرمان Start → تایمر ستاره مثلث → کنتاکتور ستاره → وقفه انتقال → کنتاکتور مثلث
در مدار قدرت نیز کنتاکتورهای مربوط به ستاره و مثلث به همراه کنتاکتور اصلی، موتور و تجهیزات حفاظتی قرار می گیرند. بنابراین انتخاب تایمر باید همراه با بررسی ولتاژ مدار فرمان، مشخصات کنتاکت های خروجی و نقشه مدار کنترل انجام شود.
ایستاتجهیز ارائه دهنده محصولات شرکت armesan با ضمانت و گارانتی دو ساله است.
جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .
راه‌های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- ارتقای ایمنی : جلوگیری از سوئیچینگ همزمان کنتاکتورها و رفع خطر اتصال کوتاه بین فازها
- کاهش پیک جریان : کاهش موثر جریان راه‌اندازی اولیه الکتروموتورهای سنگین
- تکرارپذیری : پایداری بالا در تایمینگ سوئیچینگ موتور
- راهکار اقتصادی : جایگزین بسیار ارزان‌تر نسبت به سافت استارتر و درایو برای راه‌اندازی‌های عمومی
- تک‌کاربرده : صرفاً برای مدارهای ستاره-مثلث طراحی شده و کاربرد دیگری در مدارات فرمان ندارد
- تنظیمات آنالوگ : فاقد صفحه نمایش دیجیتال برای مشاهده زمان دقیق باقی‌مانده
- نیاز به کنتاکتور جانبی : وابسته به عملکرد صحیح کنتاکتورها و اینترلاک‌های مکانیکی/الکتریکی مدار
