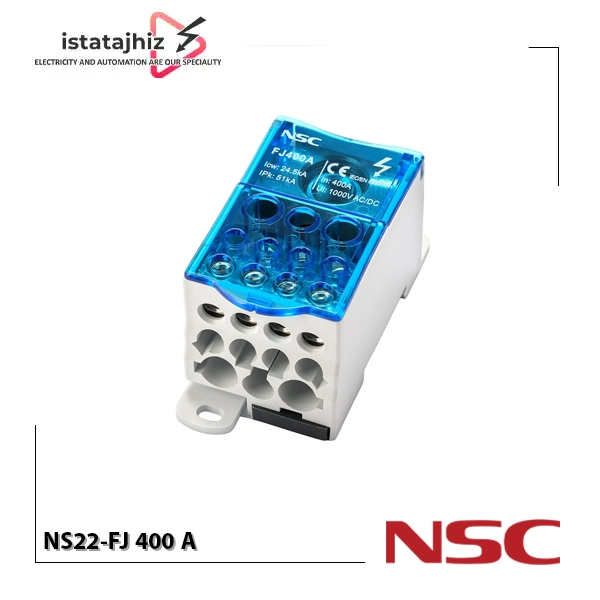

ترمینال توزیع FJ400A با کد NS22-FJ400A یک ترمینال توزیع تکپل و تکفاز است که برای تقسیم و توزیع جریان برق از یک ورودی به چند خروجی در تابلوهای برق صنعتی مورد استفاده قرار میگیرد. این محصول با ظرفیت جریان 400 آمپر و ولتاژ نامی 1000 ولت برای مدارهای توزیع برق با جریان بالا طراحی شده است.
ترمینال توزیع FJ400A با متمرکز کردن نقاط اتصال، به کاهش حجم سیمکشی، صرفهجویی در فضای تابلو و افزایش نظم سیمها و کابلها کمک میکند. این ویژگی باعث میشود سیمکشی داخل تابلو سادهتر شده و دسترسی به اتصالات برای تعمیر و نگهداری نیز آسانتر باشد.
بدنه این ترمینال توزیع از پلیآمید 66 با کلاس اشتعال V-0، قاب از پلیکربنات (PC)، هادی از برنج قلعاندود و پیچها از فولاد با روکش روی ساخته شدهاند. این ترکیب، ساختاری عایق، مقاوم و مناسب برای استفاده در تابلوهای برق صنعتی ایجاد میکند.
ترمینال توزیع FJ400A مطابق استاندارد IEC 60947-7-1 طراحی شده و دارای گواهیهای CB، CE و RoHS است. این مدل دارای یک نقطه اتصال ورودی و چندین نقطه اتصال خروجی با ظرفیتهای مختلف است.
مشخصات فنی ترمینال توزیع FJ400A
- نام محصول ترمینال توزیع تکپل
- مدل NS22-FJ400A
- نوع تکفاز، تکپل
- جریان نامی 400 آمپر
- ولتاژ نامی 1000 ولت
- ابعاد 96×46×50 میلیمتر
- تعداد در کارتن 54 عدد
- جنس قاب پلیکربنات (PC)
- جنس بدنه PA66 / V-0
- جنس هادی برنج قلعاندود (Tin-Coated Brass)
- جنس پیچ فولاد با روکش روی (Zinc-Coated Steel)
- استاندارد IEC 60947-7-1
- گواهیها CB / CE / RoHS
Icw 24.5 kA
Ipk 51 kA - نقاط اتصال ورودی 1 عدد
- گشتاور ورودی 25 N·m
- قطر ورودی 19 میلیمتر
- سطح مقطع سیم ورودی 95 تا 185 mm²
- سایز سیم ورودی 3/0 تا 400 kcmil
- نقاط اتصال خروجی A 2 عدد
- نقاط اتصال خروجی B 5 عدد
- نقاط اتصال خروجی C 4 عدد
- گشتاور خروجی A 4.4 N·m
- گشتاور خروجی B 2.7 N·m
- گشتاور خروجی C 2.7 N·m
- قطر خروجی A 9 میلیمتر
- قطر خروجی B 6.8 میلیمتر
- قطر خروجی C 6.1 میلیمتر
- سطح مقطع خروجی A 6 تا 35 mm²
- سطح مقطع خروجی B 2.5 تا 16 mm²
- سطح مقطع خروجی C 2.5 تا 10 mm
کاربردهای ترمینال توزیع FJ400A
ترمینال توزیع FJ400A برای سیستمهایی مناسب است که نیاز به توزیع جریان بالا از یک ورودی به چند مدار خروجی دارند. مهمترین کاربردهای آن عبارتاند از:
- استفاده در تابلوهای برق صنعتی
- استفاده در تابلوهای توزیع برق
- توزیع جریان از یک کابل یا هادی اصلی به چند مدار
- استفاده در مدارهای تکفاز با جریان بالا
- ایجاد اتصالات متمرکز در تابلوهای برق
- کاهش حجم سیمکشی و کابلکشی
- استفاده در تابلوهای کنترل و توزیع انرژی
- ایجاد اتصال منظم بین کابل اصلی و مدارهای خروجی
- استفاده در پروژههای صنعتی با جریان نامی تا 400 آمپر
مزایای ترمینال توزیع FJ400A
1. ظرفیت جریان 400 آمپر
ترمینال توزیع FJ400A با جریان نامی 400 آمپر برای مدارهای توزیع با جریان بالا طراحی شده و میتواند در کاربردهای صنعتی مورد استفاده قرار گیرد.
2. ولتاژ نامی 1000 ولت
پشتیبانی از ولتاژ نامی 1000 ولت، امکان استفاده از این ترمینال توزیع را در مدارهای مختلف توزیع برق با ولتاژ بالا فراهم میکند.
3. قابلیت اتصال کابلهای با سطح مقطع بالا
ورودی اصلی این مدل قابلیت اتصال هادیهایی با سطح مقطع 95 تا 185 میلیمترمربع را دارد که برای مدارهای با جریان بالا اهمیت ویژهای دارد.
4. چند خروجی با ظرفیتهای مختلف
ترمینال توزیع FJ400A دارای چندین نقطه اتصال خروجی است و امکان اتصال سیمهایی با سطح مقطعهای مختلف را فراهم میکند.
5. بدنه مقاوم و عایق
بدنه PA66/V-0 و قاب پلیکربنات، ساختاری عایق و مقاوم برای استفاده در تابلوهای برق ایجاد میکنند.
6. هادی برنج قلعاندود
استفاده از برنج قلعاندود برای هادی داخلی، به ایجاد اتصال الکتریکی مناسب و افزایش مقاومت سطح هادی کمک میکند.
7. صرفهجویی در فضای تابلو
ابعاد 96×46×50 میلیمتر و طراحی متمرکز این محصول باعث استفاده بهتر از فضای داخل تابلو میشود.
8. افزایش نظم سیمکشی
متمرکز شدن اتصالات در یک ترمینال توزیع، از پراکندگی سیمها جلوگیری کرده و نظم مدار داخل تابلو را افزایش میدهد.
9. استاندارد و گواهیهای معتبر
این محصول مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهیهای CB، CE و RoHS است.
10. گارانتی
طبق اطلاعات ارائهشده، محصولات ترمینال توزیع برند NSC از 2 سال گارانتی بدون قید و شرط برخوردار هستند.
راهنمای نصب ترمینال توزیع FJ400A
برای نصب صحیح ترمینال توزیع FJ400A مراحل زیر را رعایت کنید:
- قطع کامل برق: پیش از شروع کار، مدار را کاملاً بیبرق کرده و از قطع بودن منبع تغذیه اطمینان حاصل کنید.
- انتخاب محل مناسب: محل نصب را با توجه به ابعاد 96×46×50 میلیمتر، مسیر کابلها و دسترسی مناسب برای سرویس انتخاب کنید.
- بررسی ظرفیت مدار: جریان و ولتاژ مدار را با ظرفیت ترمینال توزیع تطبیق دهید. ظرفیت این مدل 400 آمپر و 1000 ولت است.
- اتصال ورودی اصلی: کابل ورودی را به نقطه اتصال ورودی متصل کنید. ورودی برای هادیهای 95 تا 185 mm² طراحی شده است.
- اتصال خروجیها: سیمها و کابلهای خروجی را مطابق نقشه الکتریکی به نقاط اتصال مربوطه متصل کنید.
- انتخاب سطح مقطع مناسب: سطح مقطع سیم هر خروجی باید در محدوده مجاز همان خروجی قرار داشته باشد.
- رعایت گشتاور پیچها: پیچ ورودی با گشتاور 25 N·m و پیچهای خروجی متناسب با نوع خروجی با گشتاور 2.7 یا 4.4 N·m محکم شوند.
- بازرسی اتصالات: پس از پایان سیمکشی، تمام پیچها، عایقها و مسیر کابلها را بررسی کنید.
- کنترل نهایی: اتصالات ورودی و خروجی را با نقشه تابلو تطبیق دهید.
- برقدار کردن مدار: پس از تأیید نهایی توسط تکنسین متخصص، مدار را برقدار کرده و عملکرد سیستم را بررسی کنید.
نکته ایمنی: به دلیل ظرفیت جریان بالای این محصول، نصب ترمینال توزیع 400 آمپر باید توسط فرد متخصص و مطابق استانداردهای ایمنی، نقشه الکتریکی و مشخصات فنی سازنده انجام شود.
قیمت ترمینال توزیع FJ400A
قیمت ترمینال توزیع FJ400A به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی وابسته است. برای اطلاع از قیمت روز و موجودی این محصول میتوانید از فروشگاه ایستاتجهیز استعلام بگیرید.📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
خرید ترمینال توزیع FJ400A از ایستاتجهیز
برای خرید ترمینال توزیع تکپل FJ400A با ظرفیت 400 آمپر و ولتاژ 1000 ولت میتوانید از فروشگاه ایستاتجهیز اقدام کنید.
این محصول با برخورداری از ظرفیت جریان بالا، ورودی مناسب برای هادیهای 95 تا 185 میلیمترمربع، چند خروجی، بدنه PA66/V-0 و هادی برنج قلعاندود، گزینهای کاربردی برای توزیع جریان در تابلوهای برق صنعتی است.
پیش از خرید، توصیه میشود جریان، ولتاژ، سطح مقطع کابلهای ورودی و خروجی، تعداد انشعابات و فضای نصب را با مشخصات محصول تطبیق دهید.
جمعبندی
ترمینال توزیع FJ400A یا NS22-FJ400A یک ترمینال توزیع تکفاز و تکپل با جریان نامی 400 آمپر و ولتاژ نامی 1000 ولت است که برای توزیع جریان از یک ورودی به چند خروجی در تابلوهای برق طراحی شده است.
این محصول با بدنه PA66/V-0، قاب پلیکربنات، هادی برنج قلعاندود و پیچهای فولادی با روکش روی، ساختاری مقاوم و عایق دارد. امکان اتصال هادی ورودی با سطح مقطع 95 تا 185 mm² و خروجیهای متنوع، انعطاف مناسبی برای طراحی مدارهای توزیع فراهم میکند.
از مهمترین مزایای ترمینال توزیع FJ400A میتوان به ظرفیت جریان 400 آمپر، ولتاژ نامی 1000 ولت، کاهش حجم سیمکشی، صرفهجویی در فضای تابلو، افزایش نظم اتصالات و امکان توزیع جریان بالا به چند مدار خروجی اشاره کرد.
- ظرفیت جریان بالا 400 آمپر
- ولتاژ نامی 1000 ولت
- بعاد نسبتاً فشرده
- چندین خروجی با سطح مقطع متفاوت
- بدنه PA66/V-0 و قاب پلیکربنات
- هادی برنج قلعاندود
- تکپل و تکفاز؛ برای مدارهای چندفاز مناسب نیست.
- ظرفیت جریان 400 آمپر بوده و برای جریانهای بالاتر باید مدل مناسبتری انتخاب شود.
- ورودی اصلی فقط یک نقطه اتصال دارد.
