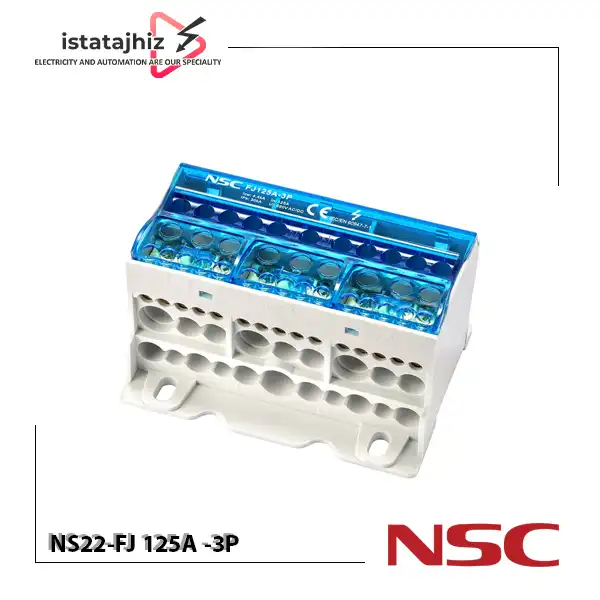

ترمینال توزیع 125 آمپر NSC مدل NS22-FJ125A-3P یک باکس بار سه پل صنعتی برای توزیع ایمن و منظم برق سه فاز در تابلو است. این محصول جریان را از یک ورودی دریافت و به چند خروجی با سطح مقطعهای متفاوت تقسیم میکند؛ بدون آنکه به سیمکشی پراکنده و نامنظم نیاز باشد.
طراحی سه پل این ترمینال توزیع امکان توزیع همزمان هر سه فاز را فراهم میکند. ترکیب بدنه پلیآمید 66، قاب پلیکربنات و شینه برنج قلعاندود نیز ایمنی الکتریکی و دوام مکانیکی را در بارهای سنگین تضمین میکند.
مشخصات فنی ترمینال توزیع سه پل 125 آمپر
- برند NSC
- مدل NS22-FJ125A-3P
- نوع محصول ترمینال توزیع (باکس بار)
- تعداد پل سه پل (سه فاز)
- جریان نامی 125 آمپر
- ولتاژ کاری 690 ولت
- استاندارد IEC 60947-7-1
- جریان اتصال کوتاه (Icw) 4.4 کیلوآمپر
- جریان پیک (Ipk) 30 کیلوآمپر
- ابعاد 51 × 99 × 74 میلیمتر
- تعداد در کارتن 55 عدد
- گواهیها CB / CE / RoHS
متریال بدنه و شینه ترمینال توزیع NSC
- قاب ترمینال توزیع: پلیکربنات (PC) شفاف، مقاوم در برابر ضربه
- بدنه ترمینال توزیع: پلیآمید 66 (PA66/V-0) با خاصیت خودخاموششوندگی
- شینه هادی: برنج با روکش قلع (Tin-Coated Brass) برای رسانایی بهتر و ضد اکسیداسیون
- پیچ اتصال: فولاد با روکش روی (Zinc-Coated Steel) برای استحکام و ضدخوردگی
سیمکشی و ورودی/خروجی باکس بار 125 آمپر FJ125A-3P
نقاط اتصال این باکس بار در سه سطح A، B و C تفکیک شده و هرکدام برای سطح مقطع مشخصی از سیم طراحی شدهاند:
ورودی باکس بار:
- اتصال A: 3×1 نقطه | گشتاور 1.5 نیوتنمتر | قطر 9 میلیمتر | سیم 6 تا 35 میلیمتر مربع
- اتصال B: 3×5 نقطه | گشتاور 0.8 نیوتنمتر | قطر 5 میلیمتر | سیم 1.5 تا 6 میلیمتر مربع
- اتصال C: 3×2 نقطه | گشتاور 1.5 نیوتنمتر | قطر 7 میلیمتر | سیم 4 تا 16 میلیمتر مربع
خروجی باکس بار:
- اتصال A: ×1 نقطه | گشتاور 1.5 نیوتنمتر | قطر 9 میلیمتر | سیم 6 تا 35 میلیمتر مربع
- اتصال B: ×4 نقطه | گشتاور 0.8 نیوتنمتر | قطر 5 میلیمتر | سیم 1.5 تا 6 میلیمتر مربع
- اتصال C: ×6 نقطه | گشتاور 1.5 نیوتنمتر | قطر 7 میلیمتر | سیم 4 تا 16 میلیمتر مربع
ابعاد ترمینال توزیع FJ125A-3P و فضای نصب
ابعاد این ترمینال توزیع 51 × 99 × 74 میلیمتر است؛ طراحی فشردهای که امکان نصب روی ریل استاندارد DIN را با کمترین اشغال فضای تابلو فراهم میکند. هر کارتن این محصول نیز شامل 55 عدد است.
کاربردهای ترمینال توزیع سه پل در تابلو برق
- توزیع برق از یک ورودی به چند خروجی در تابلو برق سه فاز
- ایجاد اتصال ایمن و منظم بین سیمها و کابلها
- کاهش حجم سیمکشی و مرتب شدن مدار داخل تابلو
- انشعابگیری در تابلوهای توزیع و قدرت صنعتی
- نصب در تابلوهای فرمان و ماشینآلات صنعتی
مزایای خرید ترمینال توزیع 125 آمپر NSC
- صرفهجویی در زمان و فضای کاری: حذف سیمکشیهای پراکنده
- افزایش نظم و زیبایی محیط تابلو: آرایش منظم ورودی و خروجیها
- ایمنی در برابر اتصال کوتاه و برقگرفتگی: بدنه عایق مقاوم
- نصب آسان روی ریل DIN: راهاندازی سریع در تابلو
- اتصال مطمئن سیمها: پیچهای استاندارد با گشتاور مشخص
- مقاومت حرارتی و مکانیکی بالا: مناسب کاربرد صنعتی
قیمت ترمینال توزیع 125 آمپر سه پل NSC
قیمت ترمینال توزیع 125 آمپر NSC مدل NS22-FJ125A-3P بسته به موجودی و حجم سفارش متغیر است. برای دریافت قیمت روز این باکس بار سه پل با کارشناسان ایستاتجهیز لالهزار در ارتباط باشید.
راههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
خرید ترمینال توزیع FJ125A-3P از ایستاتجهیز
برای خرید ترمینال توزیع 125 آمپر سه پل، دریافت مشاوره فنی و انتخاب مدل مناسب تابلو، از طریق واحد فروش ایستاتجهیز اقدام کنید. امکان ارائه پیشفاکتور و راهنمایی فنی نیز فراهم است.
- توزیع همزمان سه فاز در یک ماژول
- طراحی فشرده با صرفهجویی در فضای تابلو
- متریال مقاوم در برابر حرارت و خوردگی
- نصب آسان و سریع روی ریل DIN
- نظمدهی کامل به سیمکشی داخل تابلو
- برای بارهای بالاتر از 125 آمپر مناسب نیست
- نیاز به رعایت گشتاور صحیح پیچها در زمان نصب
