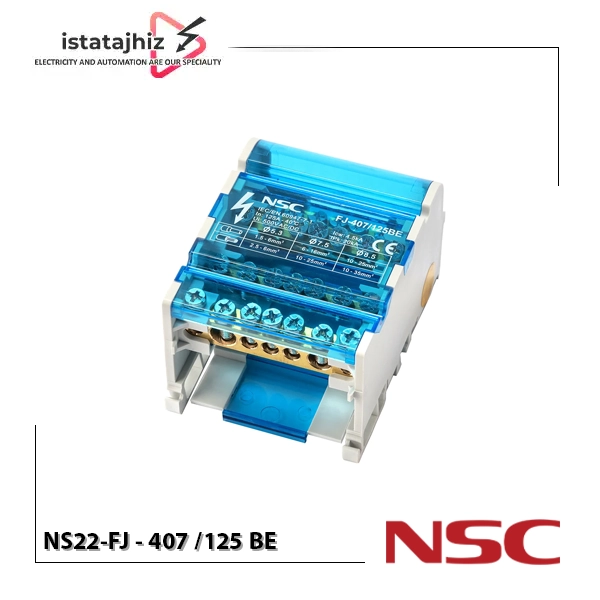

ترمینال توزیع FJ-407/125 BE

ترمینال توزیع FJ-407/125 BE با کد NS22-FJ407-125BE یک ترمینال توزیع 4 پل و سه‌فاز است که برای تقسیم و توزیع جریان برق از یک ورودی به چند خروجی در تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی 125 آمپر و ولتاژ نامی 500 ولت، برای مدارهای توزیع برق سه‌فاز طراحی شده است.

ترمینال توزیع FJ-407/125 BE دارای 7 پیچ اتصال بوده و با طراحی فشرده 90×64×50 میلی‌متر، امکان مدیریت منظم اتصالات را در فضای محدود تابلو فراهم می‌کند. استفاده از این محصول موجب کاهش پراکندگی سیم‌ها، صرفه‌جویی در فضای کاری و افزایش نظم داخل تابلو برق می‌شود.

بدنه این مدل از پلی‌آمید 66 با کلاس اشتعال V-0، قاب از پلی‌کربنات (PC)، هادی از برنج و پیچ‌ها از فولاد با روکش روی ساخته شده‌اند. این ترکیب، ساختاری عایق و مقاوم برای استفاده در سیستم‌های توزیع برق ایجاد می‌کند.

این ترمینال توزیع مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع FJ-407/125 BE

• نام محصول ترمینال توزیع
• مدل NS22-FJ407-125BE
• نوع سه‌فاز، 4 پل
• تعداد پیچ 7 عدد
• جریان نامی 125 آمپر
• ولتاژ نامی 500 ولت
• ابعاد 90×64×50 میلی‌متر
• جنس بدنه PA66 / V-0
• جنس قاب پلی‌کربنات (PC)
• جنس هادی برنج (Brass)
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4/5 kA
  Ipk 20 kA
• نقاط اتصال ورودی 1 عدد
• گشتاور ورودی 2 تا 3 N·m
• قطر ورودی 8/5 میلی‌متر
• سطح مقطع سیم ورودی 10 تا 35 mm²
• سایز سیم ورودی 10 تا 16 AWG
• نقاط اتصال خروجی A 1 عدد
• نقاط اتصال خروجی B 5 عدد
• گشتاور خروجی A 2 تا 3 N·m
• گشتاور خروجی B 2 تا 3 N·m
• قطر خروجی A 7/5 میلی‌متر
• قطر خروجی B 5/3 میلی‌متر
• سطح مقطع خروجی A 10 تا 25 mm²
• سطح مقطع خروجی B 2.5 تا 6 mm²
• سایز سیم خروجی A 6 تا 16 AWG
• سایز سیم خروجی B 1.5 تا 6 AWG

کاربردهای ترمینال توزیع FJ-407/125 BE

ترمینال توزیع FJ-407/125 BE برای توزیع و انشعاب جریان در سیستم‌های سه‌فاز کاربرد دارد. مهم‌ترین کاربردهای آن عبارت‌اند از:

1. استفاده در تابلوهای برق صنعتی سه‌فاز
2. توزیع جریان از یک ورودی به چند خروجی
3. استفاده در تابلوهای توزیع برق
4. ایجاد اتصالات متمرکز بین کابل‌ها و سیم‌ها
5. انشعاب‌گیری برای چند مدار خروجی
6. کاهش حجم و پراکندگی سیم‌کشی داخل تابلو
7. استفاده در تابلوهای کنترل و توزیع انرژی
8. مرتب‌سازی مسیرهای سیم‌کشی
9. استفاده در مدارهایی با جریان نامی تا 125 آمپر

مزایای ترمینال توزیع FJ-407/125 BE

1. مناسب برای سیستم‌های سه‌فاز

طراحی 4 پل این مدل امکان استفاده از آن را در سیستم‌های توزیع سه‌فاز فراهم می‌کند.

2. ظرفیت جریان 125 آمپر

جریان نامی 125 آمپر، این محصول را برای طیف متنوعی از مدارهای توزیع برق صنعتی مناسب می‌کند.

3. ولتاژ نامی 500 ولت

این مدل برای مدارهایی با ولتاژ نامی تا 500 ولت طراحی شده است.

4. طراحی فشرده

ابعاد 90×64×50 میلی‌متر باعث می‌شود فضای نسبتاً کمی داخل تابلو اشغال شود.

5. چندین نقطه اتصال

وجود 7 پیچ اتصال امکان ایجاد اتصالات ورودی و خروجی متعدد را فراهم می‌کند.

6. بدنه عایق و مقاوم

استفاده از PA66/V-0 در بدنه و پلی‌کربنات در قاب، به افزایش ایمنی و مقاومت مجموعه کمک می‌کند.

7. هادی برنجی

هادی داخلی از برنج ساخته شده و برای ایجاد مسیر اتصال و توزیع جریان مورد استفاده قرار می‌گیرد.

8. کاهش حجم سیم‌کشی

تمرکز اتصالات در یک نقطه، موجب کاهش سیم‌کشی‌های پراکنده و استفاده بهتر از فضای داخل تابلو می‌شود.

9. استاندارد و گواهی‌های معتبر

این محصول مطابق IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

راهنمای نصب ترمینال توزیع FJ-407/125 BE

• قطع برق: پیش از نصب، مدار را کاملاً بی‌برق کرده و از قطع بودن منبع تغذیه اطمینان حاصل کنید.
• انتخاب محل مناسب: محل نصب را با توجه به ابعاد محصول، مسیر کابل‌ها و دسترسی مناسب برای تعمیرات انتخاب کنید.
• بررسی ظرفیت: جریان و ولتاژ مدار را با ظرفیت ترمینال توزیع تطبیق دهید؛ ظرفیت این مدل 125 آمپر و 500 ولت است.
• اتصال ورودی: هادی ورودی را به نقطه اتصال ورودی متصل کنید. محدوده سیم ورودی 10 تا 35 mm² است.
• اتصال خروجی‌ها: سیم‌های خروجی را مطابق نقشه الکتریکی به نقاط اتصال مربوطه متصل کنید.
• انتخاب سطح مقطع مناسب: برای خروجی A از سیم‌های 10 تا 25 mm² و برای خروجی B از سیم‌های 2.5 تا 6 mm² استفاده شود.
• رعایت گشتاور: پیچ‌های اتصال را با گشتاور 2 تا 3 N·m محکم کنید.
• بازرسی نهایی: تمامی اتصالات و عایق‌ها را بررسی کرده و از عدم وجود اتصال ناخواسته اطمینان حاصل کنید.
• کنترل نقشه: مسیر ورودی و خروجی‌ها را با نقشه الکتریکی تابلو تطبیق دهید.
• برق‌دار کردن: پس از تأیید نهایی توسط تکنسین متخصص، مدار را برق‌دار و عملکرد آن را بررسی کنید.

نکته ایمنی: نصب ترمینال توزیع باید توسط فرد متخصص و مطابق استانداردهای ایمنی، نقشه الکتریکی و مشخصات فنی سازنده انجام شود.

قیمت ترمینال توزیع FJ-407/125 BE

قیمت ترمینال توزیع FJ-407/125 BE به موجودی محصول و شرایط بازار تجهیزات برق صنعتی وابسته است. برای اطلاع از قیمت روز و موجودی این محصول می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع FJ-407/125 BE از ایستاتجهیز

برای خرید ترمینال توزیع FJ-407/125 BE با ظرفیت 125 آمپر و 500 ولت می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این محصول با طراحی 4 پل و سه‌فاز، بدنه PA66/V-0، قاب پلی‌کربنات و هادی برنجی، گزینه‌ای کاربردی برای ایجاد اتصالات متمرکز و منظم در تابلوهای برق سه‌فاز است.

پیش از خرید، مشخصات جریان، ولتاژ، تعداد پل، سطح مقطع سیم‌های ورودی و خروجی و فضای نصب را با نیاز مدار خود تطبیق دهید.

جمع‌بندی

ترمینال توزیع FJ-407/125 BE یک ترمینال توزیع 4 پل و سه‌فاز با جریان نامی 125 آمپر و ولتاژ نامی 500 ولت است که برای تقسیم جریان از یک ورودی به چند خروجی در تابلوهای برق طراحی شده است.

ابعاد فشرده 90×64×50 میلی‌متر، وجود 7 پیچ اتصال، بدنه PA66/V-0، قاب پلی‌کربنات و هادی برنجی، این محصول را به گزینه‌ای مناسب برای مدیریت اتصالات و کاهش حجم سیم‌کشی در تابلوهای برق صنعتی تبدیل کرده است.

این مدل با رعایت استاندارد IEC 60947-7-1 و برخورداری از گواهی‌های CB، CE و RoHS، برای کاربردهای متناسب با ظرفیت نامی خود قابل استفاده است.
