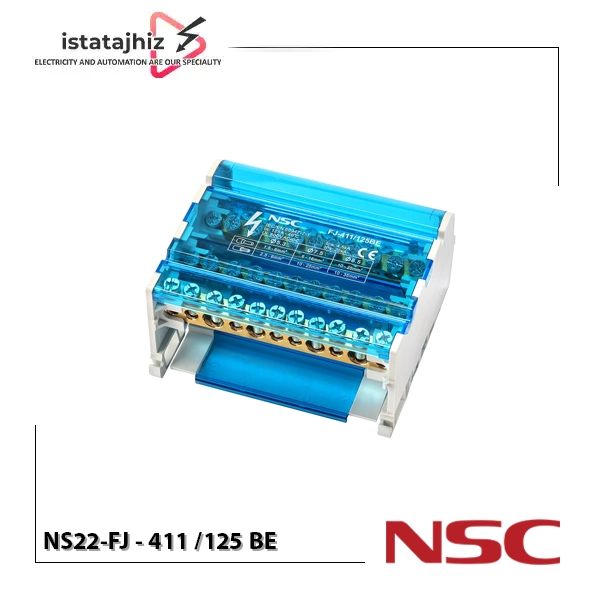

ترمینال توزیع FJ-411/125 BE با کد NS22-FJ411-125BE یک ترمینال توزیع 4 پل و سهفاز است که برای تقسیم و توزیع جریان برق از یک ورودی به چند خروجی در تابلوهای برق صنعتی استفاده میشود. این مدل با جریان نامی 125 آمپر و ولتاژ نامی 500 ولت، برای مدارهای توزیع و انشعاب برق سهفاز طراحی شده است.
این مدل دارای 11 پیچ اتصال و ابعاد 90×100×50 میلیمتر است. طراحی آن امکان متمرکز کردن اتصالات و ایجاد چندین انشعاب خروجی را فراهم کرده و به کاهش حجم سیمکشی، صرفهجویی در فضای تابلو و افزایش نظم سیمها و کابلها کمک میکند.
بدنه ترمینال توزیع FJ-411/125 BE از پلیآمید 66 با کلاس اشتعال V-0، قاب از پلیکربنات (PC)، هادی از برنج و پیچها از فولاد با روکش روی ساخته شدهاند. این ساختار ضمن ایجاد عایق مناسب، مقاومت مکانیکی و حرارتی مطلوبی برای استفاده در تابلوهای برق فراهم میکند.
این محصول مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهیهای CB، CE و RoHS است.
مشخصات فنی ترمینال توزیع FJ-411/125 BE
- نام محصول ترمینال توزیع
- مدل NS22-FJ411-125BE
- نوع سهفاز، 4 پل
- تعداد پیچ 11 عدد
- جریان نامی 125 آمپر
- ولتاژ نامی 500 ولت
- ابعاد 90×100×50 میلیمتر
- جنس بدنه PA66 / V-0
- جنس قاب پلیکربنات (PC)
- جنس هادی برنج (Brass)
- جنس پیچ فولاد با روکش روی
- استاندارد IEC 60947-7-1
- گواهیها CB / CE / RoHS
Icw 4/5 kA
Ipk 20 kA - نقاط اتصال ورودی 2 عدد
- گشتاور ورودی 2 تا 3 N·m
- قطر ورودی 8/5 میلیمتر
- سطح مقطع سیم ورودی 10 تا 35 mm²
- نقاط اتصال خروجی A 2 عدد
- نقاط اتصال خروجی B 7 عدد
- گشتاور خروجی A و B 2 تا 3 N·m
- قطر خروجی A 7/5 میلیمتر
- قطر خروجی B 5/3 میلیمتر
- سطح مقطع خروجی A 10 تا 25 mm²
- سطح مقطع خروجی B 2.5 تا 6 mm²
- سیم خروجی A 6 تا 16 AWG
- سیم خروجی B 1.5 تا 6 AWG
کاربردهای ترمینال توزیع FJ-411/125 BE
ترمینال توزیع FJ-411/125 BE برای توزیع جریان در مدارهای سهفاز و تابلوهای برق صنعتی کاربرد دارد. مهمترین موارد استفاده عبارتاند از:
- استفاده در تابلوهای برق صنعتی سهفاز
- توزیع جریان از یک یا چند ورودی به چند خروجی
- استفاده در تابلوهای توزیع برق
- ایجاد اتصالات متمرکز بین سیمها و کابلها
- انشعابگیری برای مدارهای مختلف
- کاهش حجم و پراکندگی سیمکشی
- استفاده در تابلوهای کنترل و توزیع انرژی
- مرتبسازی سیمها و کابلها داخل تابلو
- استفاده در مدارهای با جریان نامی تا 125 آمپر
مزایای ترمینال توزیع FJ-411/125 BE
1. مناسب برای سیستمهای سهفاز
طراحی 4 پل این محصول، آن را برای استفاده در مدارهای توزیع سهفاز مناسب میکند.
2. ظرفیت جریان 125 آمپر
جریان نامی 125 آمپر امکان استفاده از این ترمینال را در طیف متنوعی از مدارهای توزیع برق صنعتی فراهم میکند.
3. تعداد اتصال بالا
وجود 11 پیچ اتصال، امکان ایجاد چندین انشعاب را فراهم کرده و نیاز به اتصالات پراکنده را کاهش میدهد.
4. ابعاد مناسب
ابعاد 90×100×50 میلیمتر باعث میشود محصول ضمن ارائه نقاط اتصال متعدد، فضای مناسبی را در تابلو اشغال کند.
5. بدنه عایق PA66/V-0
بدنه ساختهشده از PA66/V-0 و قاب پلیکربنات، به ایجاد ساختاری عایق و مقاوم کمک میکنند.
6. هادی برنجی
استفاده از هادی برنجی مسیر مناسبی برای اتصال و توزیع جریان در ترمینال فراهم میکند.
7. کاهش حجم سیمکشی
متمرکز شدن اتصالات باعث کاهش سیمکشیهای پراکنده و استفاده بهتر از فضای داخل تابلو میشود.
8. افزایش نظم تابلو
قرار گرفتن اتصالات در یک نقطه مشخص باعث میشود سیمکشی تابلو مرتبتر و دسترسی به مدارها آسانتر شود.
9. استاندارد و گواهیهای معتبر
این محصول مطابق IEC 60947-7-1 بوده و دارای گواهیهای CB، CE و RoHS است.
راهنمای نصب ترمینال توزیع FJ-411/125 BE
- قطع کامل برق: قبل از نصب، مدار را کاملاً بیبرق کرده و از قطع بودن منبع تغذیه اطمینان حاصل کنید.
- انتخاب محل نصب: محل مناسب را با توجه به ابعاد 90×100×50 میلیمتر و مسیر کابلها انتخاب کنید.
- بررسی ظرفیت مدار: جریان و ولتاژ مدار باید با ظرفیت محصول مطابقت داشته باشد؛ ظرفیت این مدل 125 آمپر و 500 ولت است.
- اتصال ورودیها: هادیهای ورودی را مطابق نقشه الکتریکی به نقاط ورودی متصل کنید. این مدل دارای 2 نقطه اتصال ورودی است.
- اتصال خروجیها: سیمهای خروجی را مطابق نقشه به نقاط اتصال مربوطه متصل کنید.
- رعایت سطح مقطع سیم: برای ورودی از سیمهای 10 تا 35 mm²، برای خروجی A از 10 تا 25 mm² و برای خروجی B از 2.5 تا 6 mm² استفاده شود.
- رعایت گشتاور اتصال: پیچهای ورودی و خروجی با گشتاور 2 تا 3 N·m محکم شوند.
- بازرسی نهایی: تمامی اتصالات، عایقها و مسیر سیمها را بررسی کنید.
- کنترل نقشه: اتصالات را با نقشه الکتریکی تابلو تطبیق دهید.
- برقدار کردن: پس از تأیید نهایی توسط تکنسین متخصص، مدار را برقدار کرده و عملکرد آن را بررسی کنید.
نکته ایمنی: نصب و سیمکشی ترمینال توزیع باید توسط فرد متخصص و مطابق مشخصات فنی سازنده و استانداردهای ایمنی انجام شود.
قیمت ترمینال توزیع FJ-411/125 BE
قیمت ترمینال توزیع FJ-411/125 BE به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی بستگی دارد. برای اطلاع از قیمت روز و موجودی محصول میتوانید از فروشگاه ایستاتجهیز استعلام بگیرید.
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
خرید ترمینال توزیع FJ-411/125 BE از ایستاتجهیز
برای خرید ترمینال توزیع FJ-411/125 BE با ظرفیت 125 آمپر، ولتاژ 500 ولت و 4 پل میتوانید از فروشگاه ایستاتجهیز اقدام کنید.
این محصول با 11 پیچ اتصال، بدنه PA66/V-0، قاب پلیکربنات و هادی برنجی، گزینهای کاربردی برای ایجاد اتصالات منظم و توزیع جریان در تابلوهای برق سهفاز است.
پیش از خرید، حتماً جریان، ولتاژ، تعداد پل، سطح مقطع سیمهای ورودی و خروجی و فضای نصب را با نیاز مدار موردنظر تطبیق دهید.
جمعبندی
ترمینال توزیع FJ-411/125 BE یک ترمینال توزیع 4 پل و سهفاز با جریان نامی 125 آمپر و ولتاژ نامی 500 ولت است که برای تقسیم و توزیع جریان از ورودی به چندین خروجی در تابلوهای برق طراحی شده است.
وجود 11 پیچ اتصال، ابعاد 90×100×50 میلیمتر، بدنه PA66/V-0، قاب پلیکربنات و هادی برنجی، این محصول را به گزینهای مناسب برای کاهش حجم سیمکشی، افزایش نظم تابلو و مدیریت بهتر اتصالات تبدیل میکند.
این مدل با استاندارد IEC 60947-7-1 و گواهیهای CB، CE و RoHS، برای کاربردهای صنعتی متناسب با ظرفیت نامی خود گزینهای کاربردی محسوب میشود.
- مناسب برای مدارهای سهفاز
- ظرفیت جریان 125 آمپر
- دارای 4 پل و 11 نقطه اتصال
- امکان اتصال سیم با سطح مقطعهای مختلف
- بدنه مقاوم PA66/V-0
- قاب پلیکربنات و هادی برنجی
- ظرفیت جریان 125 آمپر برای مدارهای با جریان بالاتر کافی نیست.
- برای استفاده در مدارهای سهفاز طراحی شده و برای کاربردهای تکفاز انتخاب ایدهآلی نیست.
- تعداد نقاط اتصال محدود به 11 اتصال است.
- سطح مقطع سیم خروجی باید با محدوده مجاز هر خروجی تطبیق داده شود.
