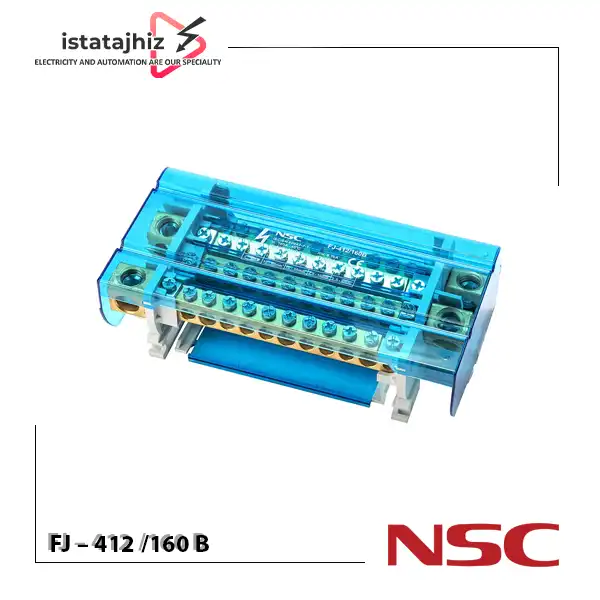

باکس بار FJ-412/160B

باکس بار FJ-412/160 B یکی از تجهیزات کاربردی در تابلوهای برق صنعتی و سیستم‌های توزیع انرژی است که برای تقسیم و توزیع جریان الکتریکی از یک ورودی به چند خروجی مورد استفاده قرار می‌گیرد. این تجهیز با فراهم کردن چندین نقطه اتصال، امکان سیم‌کشی منظم‌تر و ایمن‌تر را در فضای محدود تابلو برق فراهم می‌کند.

ترمینال توزیع FJ-412/160 B دارای 12 پیچ اتصال بوده و برای جریان نامی 160 آمپر و ولتاژ تا 690 ولت طراحی شده است. استفاده از این باکس بار موجب کاهش حجم سیم‌کشی، متمرکز شدن اتصالات و افزایش نظم داخل تابلو برق می‌شود.

قاب این محصول از پلی‌کربنات، بدنه آن از پلی‌آمید 66 (PA66)، پیچ‌ها از استیل با روکش فلز روی و شینه داخلی از فلز برنج ساخته شده است. استفاده از این مواد به ایجاد ساختاری مقاوم، عایق و مناسب برای کاربردهای مختلف تابلو برق کمک می‌کند.

یکی از مهم‌ترین مزایای ترمینال توزیع FJ-412/160 B، صرفه‌جویی در زمان نصب و فضای کاری است. به‌جای استفاده از اتصالات متعدد و سیم‌کشی‌های پراکنده، می‌توان جریان ورودی را به باکس بار متصل کرده و آن را به چند مدار خروجی توزیع کرد.

مشخصات فنی باکس بار FJ-412/160 B

• نام محصول باکس بار
• مدل FJ-412/160 B
• تعداد پیچ 12 عدد
• جریان نامی 160 آمپر
• ولتاژ نامی 690 ولت
• جنس قاب پلی‌کربنات
• جنس بدنه پلی‌آمید 66 (PA66)
• جنس شینه فلز برنج
• جنس پیچ استیل با روکش فلز روی
• عملکرد تقسیم و توزیع جریان برق
• نوع اتصال یک ورودی به چند خروجی
• کاربرد تابلوهای برق صنعتی و مدارهای توزیع

کاربردهای ترمینال توزیع FJ-412/160 B

باکس بار FJ-412/160 B در انواع تابلوهای برق صنعتی و مدارهای توزیع انرژی کاربرد دارد. مهم‌ترین موارد استفاده از این محصول عبارت‌اند از:

1. توزیع برق از یک خط ورودی به چند مدار خروجی
2. استفاده در تابلوهای برق صنعتی
3. استفاده در تابلوهای توزیع برق
4. ایجاد اتصالات منظم بین کابل‌ها و سیم‌های قدرت
5. کاهش حجم سیم‌کشی داخل تابلو
6. ایجاد نقطه اتصال مشترک برای چند مدار
7. مرتب‌سازی سیم‌کشی در تابلوهای برق
8. استفاده در مدارهای تغذیه و توزیع انرژی
9. تسهیل تعمیر، عیب‌یابی و نگهداری اتصالات

مزایای باکس بار FJ-412/160 B

1. ظرفیت جریان 160 آمپر

این مدل برای جریان نامی 160 آمپر طراحی شده و برای بسیاری از مدارهای توزیع برق صنعتی قابل استفاده است.

2. ولتاژ نامی 690 ولت

پشتیبانی از ولتاژ نامی 690 ولت، امکان استفاده از این باکس بار را در طیف متنوعی از تابلوهای برق صنعتی فراهم می‌کند.

3. کاهش حجم سیم‌کشی

ترمینال توزیع با متمرکز کردن اتصالات، نیاز به سیم‌کشی‌های پراکنده را کاهش داده و به استفاده بهینه‌تر از فضای داخل تابلو کمک می‌کند.

4. افزایش نظم داخل تابلو

قرارگیری اتصالات در یک نقطه مشخص باعث می‌شود سیم‌کشی تابلو مرتب‌تر شده و مسیر مدارها آسان‌تر شناسایی شود.

5. بدنه عایق

بدنه ساخته‌شده از پلی‌آمید 66 و قاب پلی‌کربناتی، ساختاری عایق در اطراف بخش‌های هادی ایجاد می‌کند و به افزایش ایمنی مجموعه کمک می‌کند.

6. شینه برنجی

شینه داخلی از فلز برنج ساخته شده و برای ایجاد مسیر اتصال و توزیع جریان درترمینال توزیع مورد استفاده قرار می‌گیرد.

7. اتصال چند سیم

وجود 12 پیچ اتصال امکان ایجاد چندین نقطه اتصال را در یک تجهیز فراهم می‌کند و سیم‌کشی مدار را ساده‌تر می‌سازد.

8. صرفه‌جویی در زمان و فضا

استفاده از باکس بار باعث کاهش تعداد اتصالات پراکنده و ساده‌تر شدن فرآیند سیم‌کشی می‌شود؛ در نتیجه فضای کاری تابلو بهتر مدیریت خواهد شد.

راهنمای نصب ترمینال توزیع FJ-412/160 B

برای نصب صحیح باکس بار FJ-412/160 B، مراحل زیر را رعایت کنید:

• قطع برق: پیش از شروع نصب، برق مدار را به‌طور کامل قطع کرده و از بی‌برق بودن آن اطمینان حاصل کنید.
• انتخاب محل نصب: ترمینال توزیع را در محل مناسبی داخل تابلو و متناسب با فضای موجود، مسیر کابل‌ها و دسترسی موردنیاز قرار دهید.
• اتصال ورودی: کابل یا هادی ورودی اصلی را مطابق نقشه الکتریکی تابلو به محل ورودی باکس بار متصل کنید.
• اتصال خروجی‌ها: سیم‌ها یا کابل‌های مدارهای خروجی را به نقاط اتصال مربوطه متصل کنید.
• محکم کردن پیچ‌ها: پیچ‌های اتصال را به میزان مناسب محکم کنید تا اتصال الکتریکی مطمئن ایجاد شود.
• بررسی اتصالات: قبل از برق‌دار کردن مدار، وضعیت سیم‌ها، عایق‌ها و اتصالات را بررسی کنید.
• کنترل نهایی: مسیر ورودی و خروجی‌ها را با نقشه تابلو تطبیق داده و از صحیح بودن سیم‌کشی اطمینان حاصل کنید.
• برق‌دار کردن مدار: پس از تأیید نهایی توسط فرد متخصص، مدار را برق‌دار کرده و عملکرد سیستم را بررسی کنید.

نکته ایمنی: نصب باکس بار و انجام اتصالات داخل تابلو برق باید توسط فرد متخصص و مطابق نقشه الکتریکی و استانداردهای ایمنی انجام شود.

قیمت باکس بار FJ-412/160 B

قیمت باکس بار FJ-412/160 B به عواملی مانند موجودی محصول، شرایط بازار و تغییرات قیمت تجهیزات برق صنعتی بستگی دارد. برای اطلاع از قیمت روز ترمینال توزیع FJ-412/160 B می‌توانید قیمت محصول را از فروشگاه ایستاتجهیز استعلام کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید باکس بار FJ-412/160 B از ایستاتجهیز

برای خرید باکس بار FJ-412/160 B با ظرفیت 160 آمپر و 690 ولت می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این محصول با داشتن 12 پیچ اتصال، شینه برنجی، بدنه پلی‌آمید 66 و قاب پلی‌کربناتی، گزینه‌ای کاربردی برای ایجاد نقاط اتصال منظم و توزیع جریان در تابلوهای برق است.

پیش از خرید، توصیه می‌شود مشخصات فنی محصول از جمله جریان نامی، ولتاژ کاری، تعداد اتصالات، ابعاد و شرایط نصب با نیاز مدار موردنظر تطبیق داده شود.

جمع‌بندی

ترمینال توزیع FJ-412/160 B یک تجهیز کاربردی برای تقسیم و توزیع برق از یک ورودی به چند خروجی در تابلوهای برق صنعتی است. این مدل با ظرفیت 160 آمپر و 690 ولت و برخورداری از 12 پیچ اتصال، امکان ایجاد اتصالات متعدد و منظم را در فضای محدود تابلو فراهم می‌کند.

استفاده از بدنه پلی‌آمید 66، قاب پلی‌کربنات، شینه برنجی و پیچ‌های استیل با روکش فلز روی، در کنار طراحی مناسب برای توزیع جریان، این محصول را به گزینه‌ای کاربردی برای مدیریت سیم‌کشی و اتصالات داخل تابلو تبدیل کرده است.

از مهم‌ترین مزایای باکس بار FJ-412/160 B می‌توان به کاهش حجم سیم‌کشی، صرفه‌جویی در فضا و زمان، افزایش نظم تابلو، ایجاد اتصالات متمرکز و سهولت دسترسی برای تعمیر و نگهداری اشاره کرد.
