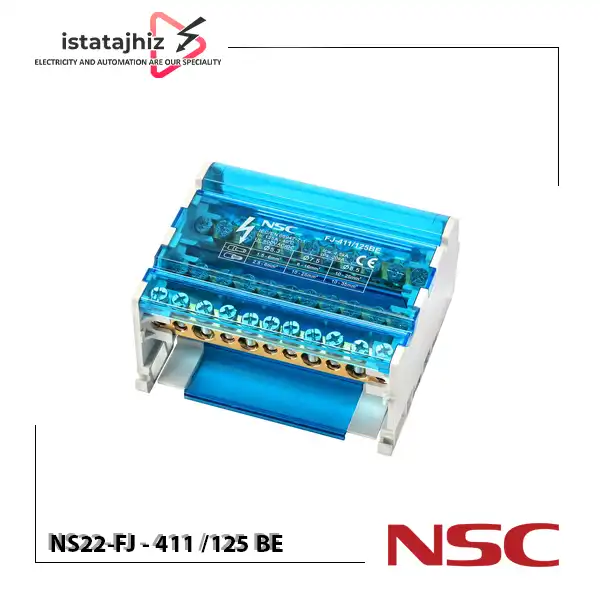

ترمینال توزیع یا جعبه باسبار NSC مدل NS22-FJ411-125B یک تجهیز توزیع برق صنعتی با ساختار 4 پل، جریان نامی 125 آمپر و ولتاژ نامی 690 ولت است. این محصول برای تقسیم برق از یک ورودی اصلی به چند خروجی در تابلو برق طراحی شده و راهکاری استاندارد برای ایجاد اتصالات ایمن، منظم و قابل سرویس محسوب میشود.
مدل FJ-411/125B دارای مجموع 11 نقطه اتصال پیچی شامل یک ورودی A، سه خروجی B و هفت خروجی A است. این آرایش اتصال، امکان توزیع برق و انشعابگیری از مسیر اصلی را در فضای محدود تابلو فراهم میکند. استفاده از جعبه باسبار بهجای اتصالهای پراکنده، باعث کاهش حجم سیمکشی، افزایش سرعت مونتاژ و بهبود نظم ظاهری تابلو میشود.
مشخصات فنی ترمینال توزیع FJ-411/125B
- برند NSC
- کد فنی NS22-FJ411-125B
- مدل FJ-411/125B
- نوع محصول ترمینال توزیع / جعبه باسبار
- تعداد پل 4 پل
- جریان نامی 125 آمپر
- ولتاژ نامی 690 ولت
- تعداد پیچ / نقاط اتصال 11 عدد
- ورودی 1 نقطه اتصال A
- خروجی 3 نقطه اتصال B + 7 نقطه اتصال A
- ابعاد 90 × 147 × 50 میلیمتر
- استاندارد IEC 60947-7-1
- گواهیها CB / CE / RoHS
- جریان اتصال کوتاه کوتاهمدت Icw 4/5 کیلوآمپر
- جریان پیک اتصال کوتاه Ipk 20 کیلوآمپر
متریال و ساختار جعبه باسبار 125 آمپر
- بدنه پلیآمید 66 نسوز PA66 / V-0
- قاب / کاور پلیکربنات PC
- شینه داخلی برنج
- پیچها فولاد با روکش روی (Zinc-Coated Steel)
بدنه عایق PA66/V-0 مقاومت مکانیکی و حرارتی مناسبی برای استفاده در محیط تابلو برق فراهم میکند. کاور پلیکربنات نیز از بخشهای رسانا محافظت کرده و ایمنی بهرهبرداری را افزایش میدهد. شینههای داخلی از جنس برنج ساخته شدهاند تا اتصال الکتریکی پایدار و مناسب برای توزیع جریان فراهم شود.
کاربرد ترمینال توزیع 4 پل 125 آمپر در تابلو برق
جعبه باسبار FJ-411/125B برای توزیع منظم برق و ایجاد انشعابات در تابلوهای صنعتی و ساختمانی کاربرد دارد، از جمله:
- تابلوهای توزیع برق صنعتی
- تابلوهای برق سهفاز و مدارهای چندپل
- تابلوهای فرمان و کنترل
- تابلوهای بانک خازنی و اصلاح ضریب توان
- تابلوهای برق ساختمانهای تجاری، اداری و کارگاهی
- تابلوهای اتوماسیون صنعتی
- تابلوهای روشنایی و توزیع نیرو
- پروژههای تابلوسازی با نیاز به انشعابگیری متعدد
مزایای استفاده از جعبه باسبار FJ-411/125B
صرفهجویی در زمان مونتاژ تابلو
ساختار 11 پیچ این ترمینال توزیع، اتصال و تفکیک مسیرهای برق را سریعتر میکند و نیاز به اتصالات دستی، شینهکشی پراکنده یا استفاده از ترمینالهای متعدد را کاهش میدهد.
کاهش اشغال فضای داخلی تابلو
با متمرکز شدن ورودیها و خروجیها در یک جعبه باسبار، فضای سیمکشی بهینهتر استفاده میشود؛ موضوعی مهم در تابلوهای با ابعاد محدود.
نظم بیشتر و عیبیابی آسانتر
تفکیک مسیرهای اصلی و انشعابی، مسیر کابلها را خواناتر میکند. در نتیجه، بازدید، سرویس و عیبیابی تابلو برق سریعتر و دقیقتر خواهد بود.
ایمنی و دوام در محیط صنعتی
بدنه عایق PA66/V-0، کاور PC و اتصالات پیچی با پیچ فولادی روکشدار روی، مجموعهای مقاوم و مناسب برای کاربریهای متداول صنعتی ایجاد میکنند.
خرید ترمینال توزیع FJ-411/125B از فروشگاه ایستاتجهیز لالهزار
برای خرید ترمینال توزیع 4 پل 125 آمپر NSC مدل FJ-411/125B، استعلام موجودی، قیمت روز و دریافت مشاوره فنی با فروشگاه ایستاتجهیز لالهزار تماس بگیرید. این محصول برای تابلوسازان، پیمانکاران برق، تولیدکنندگان تابلو برق و پروژههای برق صنعتی بهصورت تکی و عمده قابل تأمین است.
قیمت جعبه باسبار FJ-411/125B
قیمت ترمینال توزیع NS22-FJ411-125B با توجه به نوسانات بازار تجهیزات برق صنعتی، تعداد سفارش و وضعیت موجودی متغیر است. برای دریافت قیمت روز جعبه باسبار 4 پل 125 آمپر و شرایط فروش عمده، با کارشناسان فروش ایستاتجهیز لالهزار تماس بگیرید.
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- جریان نامی 125 آمپر و ولتاژ نامی 690 ولت
- ساختار 4 پل مناسب توزیع برق در تابلوهای صنعتی
- مجموع 11 نقطه اتصال برای انشعابگیری منظم
- ورودی اصلی با قابلیت اتصال سیم تا 35 میلیمتر مربع
- بدنه نسوز و عایق PA66/V-0
- شینه برنجی و پیچهای فولادی با روکش روی
- خروجیهای A به سطح مقطع 2.5 تا 6 میلیمتر مربع محدود هستند.
- برای کاربردهای با جریان بالاتر از 125 آمپر، باید مدل با ظرفیت بیشتر انتخاب شود.
- گشتاور ورودی و خروجی متفاوت است و در زمان نصب باید رعایت شود.
- برای بهرهبرداری ایمن، ترتیب پلها و مسیرهای خروجی باید مطابق نقشه تابلو مشخص شود.
