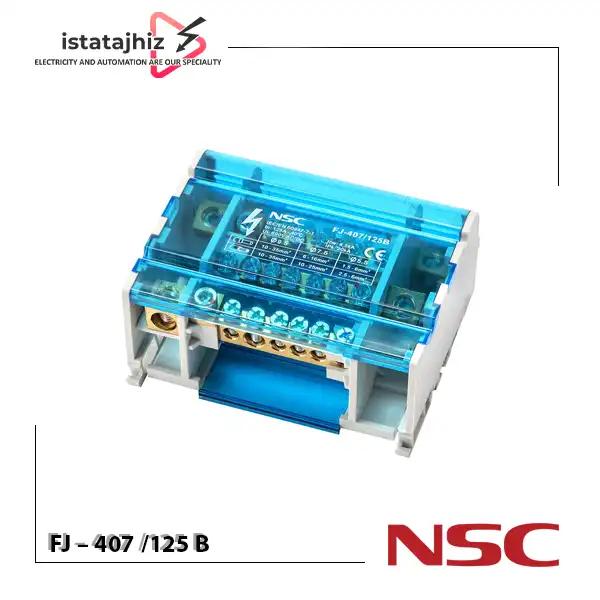

ترمینال توزیع FJ407/125 B

ترمینال توزیع FJ407/125 B با شناسه NS22-FJ407-125B یک تجهیز مناسب برای تقسیم و توزیع جریان برق از یک ورودی به چندین خروجی در تابلوهای برق است. این مدل با ظرفیت 125 آمپر و ولتاژ نامی 690 ولت طراحی شده و به‌دلیل ساختار 4 پل، برای مدارهای چندپل و سیستم‌های توزیع برق صنعتی کاربرد دارد.

استفاده از ترمینال توزیع FJ407/125 B باعث می‌شود اتصالات کابل‌ها و سیم‌ها در یک نقطه متمرکز شده و سیم‌کشی داخل تابلو منظم‌تر، کم‌حجم‌تر و قابل مدیریت‌تر باشد. این ویژگی در تابلوهای برق صنعتی، تابلوهای توزیع و مدارهایی که چندین انشعاب دارند اهمیت زیادی دارد.

در ساخت این محصول از پلی‌آمید 66 با کلاس اشتعال V-0 برای بدنه، پلی‌کربنات (PC) برای قاب، برنج برای هادی و فولاد با روکش روی برای پیچ‌ها استفاده شده است.

ترمینال توزیع NS22-FJ407-125B مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع NS22-FJ407-125B

• مدل NS22-FJ407-125B
• نوع 4 پل
• جریان نامی 125 آمپر
• ولتاژ نامی 690 ولت
• ابعاد 90 × 109 × 50 میلی‌متر
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس هادی برنج (Brass)
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4/5 kA
  Ipk 20 kA
• تعداد پیچ 7 پیچ

مشخصات سیم‌کشی ورودی

• ورودی A
• نقاط اتصال 11 عدد
• گشتاور اتصال 6 تا 7 N·m
• قطر اتصال 9/5 میلی‌متر
• سطح مقطع سیم 10 تا 35 mm²

مشخصات سیم‌کشی خروجی

• مشخصه خروجی B خروجی A
• نقاط اتصال 1 عدد 5 عدد
• گشتاور اتصال 2 تا 3 N·m 2 تا 3 N·m
• قطر اتصال 7/5 میلی‌متر 5/5 میلی‌متر
• سطح مقطع سیم 10 تا 25 mm² 2.5 تا 6 mm²
• محدوده AWG 1.5 تا 6 6 تا 16

کاربردهای ترمینال توزیع 125 آمپر FJ407/125 B

ترمینال توزیع FJ407/125 B برای ایجاد انشعاب‌های منظم و ایمن در مدارهای توزیع برق مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای این محصول عبارت‌اند از:

1. استفاده در تابلوهای برق صنعتی
2. تابلوهای توزیع و برق قدرت
3. تقسیم جریان از یک ورودی به چند خروجی
4. ایجاد انشعاب برای چند مدار الکتریکی
5. مدیریت کابل‌ها و سیم‌های داخل تابلو
6. کاهش حجم سیم‌کشی و جلوگیری از پراکندگی اتصالات
7. استفاده در مدارهای با جریان نامی تا 125 آمپر
8. استفاده در سیستم‌های با ولتاژ نامی تا 690 ولت
9. مناسب برای مدارهای چندپل
10. استفاده در پروژه‌هایی که نظم و دسترسی آسان به اتصالات اهمیت دارد

مزایای ترمینال توزیع FJ407/125 B

ظرفیت جریان 125 آمپر

این مدل با جریان نامی 125 آمپر برای بسیاری از مدارهای توزیع و انشعاب برق صنعتی با جریان متوسط مناسب است.

ولتاژ نامی 690 ولت

ولتاژ نامی 690 ولت امکان استفاده از FJ407/125 B را در طیف مناسبی از تابلوهای برق و مدارهای توزیع صنعتی فراهم می‌کند.

طراحی 4 پل

ساختار 4 پل این محصول امکان استفاده از آن را در مدارهایی که به چند مسیر مجزا برای توزیع جریان نیاز دارند فراهم می‌کند.

تعداد بالای نقاط اتصال ورودی

وجود 11 نقطه اتصال ورودی امکان مدیریت و اتصال چندین سیم و کابل را در بخش ورودی فراهم می‌کند.

بدنه عایق PA66/V-0

بدنه محصول از پلی‌آمید 66 با کلاس V-0 ساخته شده است که برای استفاده در تجهیزات و تابلوهای برق انتخاب شده است.

قاب پلی‌کربنات

استفاده از پلی‌کربنات در قاب، ساختار عایق و محافظ مناسبی برای بخش‌های داخلی ترمینال ایجاد می‌کند.

هادی برنجی

هادی داخلی محصول از برنج ساخته شده و وظیفه ایجاد مسیر اتصال الکتریکی میان ورودی و خروجی‌ها را بر عهده دارد.

کاهش حجم سیم‌کشی

با استفاده از یک ترمینال توزیع به‌جای ایجاد انشعاب‌های متعدد با سیم‌کشی پراکنده، ساختار مدار داخل تابلو مرتب‌تر می‌شود.

صرفه‌جویی در زمان نصب

متمرکز شدن اتصالات در یک نقطه، فرآیند سیم‌کشی و مدیریت انشعابات را ساده‌تر کرده و می‌تواند زمان اجرای تابلو را کاهش دهد.

راهنمای نصب ترمینال توزیع FJ407/125 B

1. پیش از نصب، برق مدار را کاملاً قطع کرده و از بی‌برق بودن تجهیزات اطمینان حاصل کنید.
2. فضای نصب را با توجه به ابعاد 90 × 109 × 50 میلی‌متر بررسی کنید.
3. جریان و ولتاژ مدار را با ظرفیت 125 آمپر و 690 ولت محصول تطبیق دهید.
4. کابل‌ها و سیم‌های ورودی را مطابق نقشه مدار به نقاط اتصال ورودی متصل کنید.
5. سیم‌های خروجی را به نقاط اتصال A و B متناسب با سطح مقطع مجاز متصل کنید.
6. برای ورودی، سطح مقطع سیم 10 تا 35 mm² را مطابق طراحی مدار در نظر بگیرید.
7. برای خروجی B از سیم‌های 10 تا 25 mm² و برای خروجی A از سیم‌های 2.5 تا 6 mm² استفاده شود.
8. پیچ‌های ورودی را با گشتاور 6 تا 7 N·m و اتصالات خروجی را با گشتاور 2 تا 3 N·m محکم کنید.
9. پس از پایان سیم‌کشی، تمام پیچ‌ها، کابل‌ها، عایق‌ها و اتصالات را از نظر محکم بودن و صحت اتصال بررسی کنید.
10. پس از تأیید نهایی، مدار را طبق دستورالعمل ایمنی برق‌دار کنید.

نکته ایمنی: انتخاب کابل، سطح مقطع هادی، گشتاور بستن پیچ‌ها و نحوه نصب باید مطابق مشخصات فنی محصول و توسط فرد متخصص انجام شود. قبل از هرگونه کار روی تابلو، مدار باید کاملاً بی‌برق باشد.

قیمت ترمینال توزیع FJ407/125 B

قیمت ترمینال توزیع FJ407/125 B به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی بستگی دارد. برای اطلاع از قیمت روز ترمینال توزیع 125 آمپر 690 ولت FJ407/125 B می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع FJ407/125 B از ایستاتجهیز

برای خرید ترمینال توزیع NS22-FJ407-125B می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با ظرفیت 125 آمپر، ولتاژ 690 ولت و ساختار 4 پل برای پروژه‌هایی مناسب است که به توزیع منظم جریان و ایجاد چندین انشعاب در تابلو برق نیاز دارند.

پیش از خرید، حتماً جریان و ولتاژ مدار، تعداد پل‌ها، سطح مقطع سیم‌های ورودی و خروجی، تعداد اتصالات موردنیاز و فضای نصب را با نیاز پروژه مطابقت دهید.

جمع‌بندی

ترمینال توزیع FJ407/125 B با شناسه NS22-FJ407-125B یک ترمینال توزیع 4 پل با جریان نامی 125 آمپر و ولتاژ نامی 690 ولت است که برای ایجاد انشعاب‌های منظم و مدیریت بهتر سیم‌کشی در تابلوهای برق طراحی شده است.

این محصول با بدنه PA66/V-0، قاب پلی‌کربنات، هادی برنجی و پیچ‌های فولادی با روکش روی، ساختاری مناسب برای استفاده در تابلوهای برق و سیستم‌های توزیع جریان فراهم می‌کند.

وجود 11 نقطه اتصال ورودی و چندین نقطه اتصال خروجی، امکان ایجاد انشعاب‌های مختلف را فراهم کرده و به کاهش حجم سیم‌کشی، افزایش نظم تابلو و تسهیل مدیریت اتصالات کمک می‌کند.

در زمان انتخاب این محصول، تطبیق جریان 125 آمپر، ولتاژ 690 ولت، تعداد پل‌ها، سطح مقطع کابل‌ها و فضای نصب با مشخصات پروژه ضروری است.
